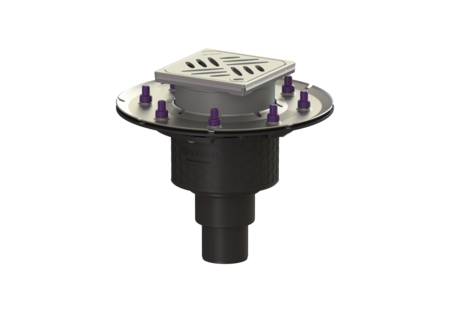

Siphon Ecoguss bride compr.
DN 50, vertic., Grille design
KESSEL Siphon Ecoguss bride compr., DN 50, longueur du couvercle de recouvrement 120 mm, tubulure vertical, dispositif anti-odeur compris, écoulement par Écoulement ponctuel, hauteur du revêtement de sol max. 16 mm, type de couvercle Grille design, réglable en hauteur
- Insonorisation scientifiquement prouvé
- Normes de protection anti-incendie maximales
Numéro d'article | 48858.63 |
---|---|
GTIN | 4026092053393 |
Groupe de remise | 40 |
Siphon Ecoguss bride compr. DN 50, vertic., Grille design
Le siphon Ecoguss est un dispositif d'écoulement et est équipé d’une bride de compression ainsi que d’un dispositif anti-odeur amovible, d’un joint à lèvre et d’un cache de chantier. La matière composite recyclable Ecoguss répond aux exigences les plus élevées en matière d’isolation acoustique, résiste à la température et est anti corrosion. Il résiste à des températures entre 100 et 400°C. La bride de compression à boulons et vis en acier inoxydable pour pose ou soudure de la membrane d'étanchéité en bitume et bitume de polymérisation et de bandes d'étanchéité en composite et en élastomère. Seules les membranes d’étanchéités testées par le fabricant peuvent être utilisées. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Une liaison équipotentielle n’est pas requise. Modèle Système: 125 Étanchéité sur la rehausse: Embout de raccordement Étanchéité sur le corps de base: Bride à coller (bride de compression) Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 50 Diamètre extérieur (DA): 58 mm Homologation: Z-19.53-2414,Z-19.17-1719 Dispositif anti-odeur: compris Dimensions Poids net: 2,83 kg Poids brut: 3,46 kg Diamètre: 273 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 273 mm Largeur: 273 mm Dimensions d'emballage, longueur: 400 mm Dimensions d'emballage, largeur: 300 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille design Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 120 mm Longueur du couvercle: 120 mm Surface: poncé Matériau du cadre: Acier inoxydable 14301 Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Grille Design: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, largeur: 132 mm Cadre, longueur: 132 mm Hauteur maxi du revêtement: 16 mm Rehausse: réglable en hauteur Forme rehausse: polygonale Matériau de la rehausse : ABS
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 | 48099 | Afficher | |
Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher | |
Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher | |
Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher | |
Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher | |
Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher | |
Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher | |
Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix | 27169 | Afficher | |
Rehausse Gril. design Kessel, 304, Lock&Lift, L15 | 48201 | Afficher | |
Bride de compression Ecoguss Systéme 125,y compris pinces de fixation | 48407 | Afficher | |
Corps de base Ecoguss Bride compr., DN 50, Sortie vertic. | 48858 | Afficher | |
Grille design Oval, Lock & Lift | 680225 | Afficher | |
Grille design KESSEL, Lock & Lift | 680226 | Afficher | |
Grille design Cross, Lock & Lift | 680235 | Afficher | |
Grille design Parade, Lock & Lift | 680236 | Afficher | |
Grille design Festival, Lock & Lift | 680237 | Afficher | |
Grille design Spot, Lock & Lift | 680238 | Afficher | |
Grille design Slot, Lock & Lift | 680239 | Afficher | |
Grille design Sticks, Lock & Lift | 680240 | Afficher | |
Clé de déverrouillage pour Lock & Lift | 680702 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 50
- Matériau corps de base (material_grundkoerper): Ecoguss
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
- Matériau du cadre (rahmen_material): Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck): ABS
- Type de raccordement (stutzen_ausfuehrung): vertical
- Classe de charge (belastungsklasse): L 15 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Embout de raccordement
