Station relevage Aquapump XXL
Duo, GTK 5200-S1

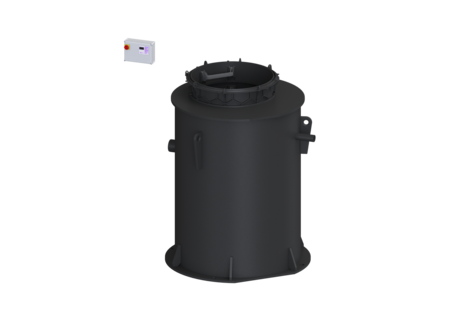

KESSEL Station relevage Aquapump XXL, Duo, eaux usées Eaux grises our eaux vannes (en situations de montage sans exigences ATEX), hauteur 2440 mm, commande de la pompe par Gestionnaire, avec 2 pompes GTK 5200 submersibles
- Sécurité maximale
- Pose flexible
- Évacue également de grandes quantités d’eaux grises
Numéro d'article | 8743046 |
---|---|
GTIN | 4026092078143 |
Groupe de remise | 60 |

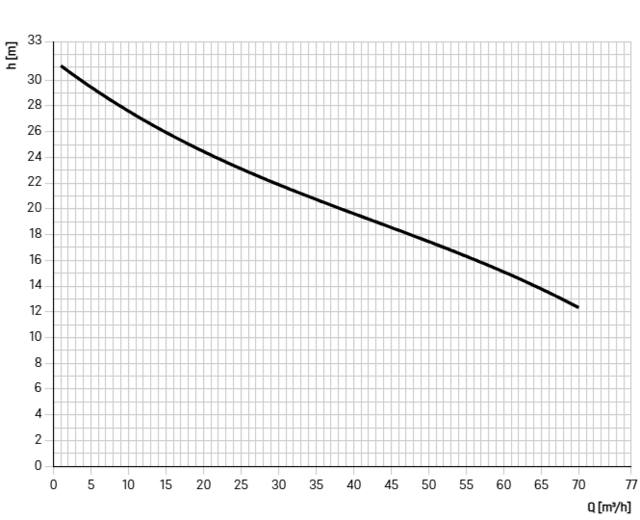

Station relevage Aquapump XXL Duo, GTK 5200-S1
La station de relevage est équipée d'une ou deux pompes submersible ainsi que d’un dispositif antiretour. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe ouvert avec des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Grâce au système modulaire KESSEL, différentes variantes de module rehausse sont disponibles comme accessoires. La chaîne de traction en acier inoxydable destinée au prélèvement par pompe doit être commandée en option en fonction de la profondeur d'installation sous la réf.: 680 528 = Longueur 2 m 680 529 = Longueur 3 m 680 530 = Longueur 4 m 680 531 = Longueur 5 m Modèle Remarque concernant la profondeur de pose: en combinaison avec le module rehausse Nature du système: Installation double Dispositif d’arrêt: Dispositif d’arrêt en fonte Joint traversant du conduit pour câbles (DN): 100 Barre d'accès: oui Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Système de regard: Regard double paroi renforcée Caractéristiques générales Couleur: noir Norme: EN 12050-2 et EN 12050-1 (sans exigences ATEX) Nature des eaux usées: Eaux grises our eaux vannes (en situations de montage sans exigences ATEX) Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Duo ATEX: non Dimensions Poids net: 732,5 kg Poids brut: 800,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 1880 mm Largeur: 1880 mm Hauteur: 2440 mm Dimensions d'emballage, longueur: 3200 mm Dimensions d'emballage, largeur: 1800 mm Dimensions d’emballage, hauteur: 1760 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1735 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1320 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 1400 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 1090 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1600 mm Largeur hors tout de l’accès (LW): 1000 mm Volume utile: 880 l Aide à l'installation Pompe: GTK 5200 Nombre de pompes: 2 Poids, pompe: 56 kg Type de raccord: Raccordement direct Courant nominal: 8,7 A Classe de protection: I Classe d’isolation: H Facteur de puissance Cos phi: 0,85 Catégorie de protection de la pompe: IP 68 (20 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 51,6 m³/h Hauteur de relevage maxi: 31,6 m Régime: 2840 U/min Puissance P1: 5,2 kW Puissance P2: 4,4 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN8-F PLU 10G, 1,5 mm² Type de rotor: Roue monocanal Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Plus Disjoncteur du moteur: oui Dispositif d’alarme: Sonde de niveau Nature de détection du niveau: Sonde de niveau Type de détection du niveau: hydrostatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 8,7 A
