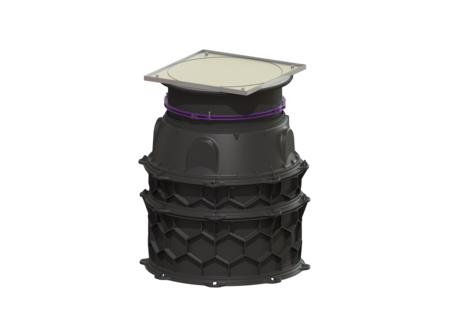

Module rehausse LW1000 dalle
Accès LW800, 2411-2660mm, Classe K3
KESSEL Module rehausse LW1000 dalle, PE-HD, pose enterrée, profondeur de pose 2411 - 2660 mm, largeur intérieure de l’accès (LW) 800 mm, classe de charge K 3
- Assemblage modulaire avec de simples segments de liaison et des pièces intermédiaires de 250 et 500 mm de haut
- Structure alvéolaire innovante
- Pose dans la nappe phréatique jusqu’à une profondeur de 3000 mm
Numéro d'article | 8740050 |
---|---|
GTIN | 4026092065655 |
Groupe de remise | 60 |
Module rehausse LW1000 dalle Accès LW800, 2411-2660mm, Classe K3
Le module rehausse pour la pose sèche ou immergée est équipé de barres d'accès installées conformément aux normes DIN EN 13101 et BGR 177, de tous les joints et pièces de raccord nécessaires ainsi que d'un cône avec rehausse télescopique. Les pièces intermédiaires (PE) en composite résistant dans le temps permettent différentes possibilités de raccordement. Le système modulaire KESSEL permet d'assembler en toute flexibilité les pièces intermédiaires, le cône, la rehausse et le couvercle de recouvrement. Caractéristiques générales Couleur: noir Matériau: PE-HD Norme: EN 13598-2 Type d'installation: pose enterrée État à la livraison: Partiellement pour le montage à prévoir sur site (échelle d’accès prémonté en usine) Homologation: Z-42.1-527 Dimensions Poids net: 197,67 kg Poids brut: 237,11 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Profondeur de pose: 2411 - 2660 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 1200 mm Largeur: 1200 mm Dimensions d'emballage, longueur: 2400 mm Dimensions d'emballage, largeur: 1200 mm Dimensions d’emballage, hauteur: 2200 mm Cuve/corps de base Perçage maximal de l’arrivée (DN): 150 mm Largeur hors tout de la cuve (LW): 1000 mm Largeur hors tout de l’accès (LW): 800 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle polygonale Matériau du couvercle de recouvrement: Acier inoxydable Largeur du couvercle: 860 mm Hauteur du couvercle: 79 mm Longueur du couvercle: 860 mm Surface: carrelable Verrouillage: vissé Classe de charge: K 3 (EN 1253-1) Étanchéité: étanche à l'eau Hauteur maxi du revêtement: 14 mm
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Joint pour rallonge de rehausse | 680125 | Afficher | |
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 | 680370 | Afficher | |
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 | 680371 | Afficher | |
Kit de boulons 10 pièces | 680373 | Afficher | |
Joint pour module rehausse LW 1000 | 680375 | Afficher | |
Barre d'accès pour module rehausse | 680376 | Afficher | |
Cône LW 800 accès module rehausse | 680430 | Afficher | |
Anneau de maintien pour rehausses d : 800 mm | 680568 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Rehausse avec couvercle LW 800, classe K 3, carrelable | 8740175 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai |
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable
- Type d'installation (einbausituation): pose enterrée
- Contrôle par un organisme tiers (fremdueberwachung): SKZ
- Type de couvercle (abdeckungsart): Couvercle polygonale
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Profondeur de pose (einbautiefe): 2.411 mm
- Poids brut (gewicht_brutto): 237,1 kg
- Surface (oberflaeche): carrelable
