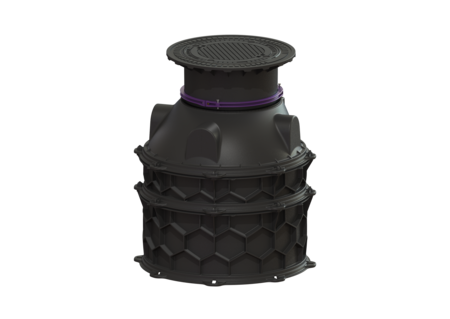

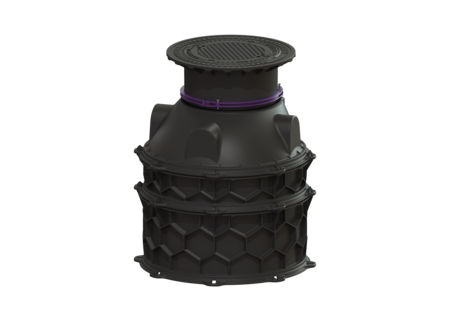

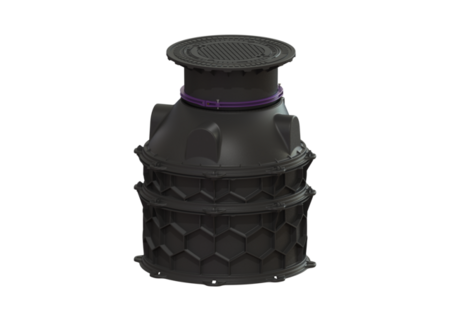

Module rehausse LW 1000 dalle
Accès LW 600, 1380-1629 mm, Classe A/B
KESSEL Module rehausse LW 1000 dalle, PE-HD, pose enterrée, profondeur de pose 1380 - 1629 mm, largeur intérieure de l’accès (LW) 600 mm, classe de charge B 125
- Assemblage modulaire avec de simples segments de liaison et des pièces intermédiaires de 250 et 500 mm de haut
- Structure alvéolaire innovante
- Pose dans la nappe phréatique jusqu’à une profondeur de 3000 mm
Numéro d'article | 8740024 |
---|---|
GTIN | 4026092065396 |
Groupe de remise | 60 |
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe A/B

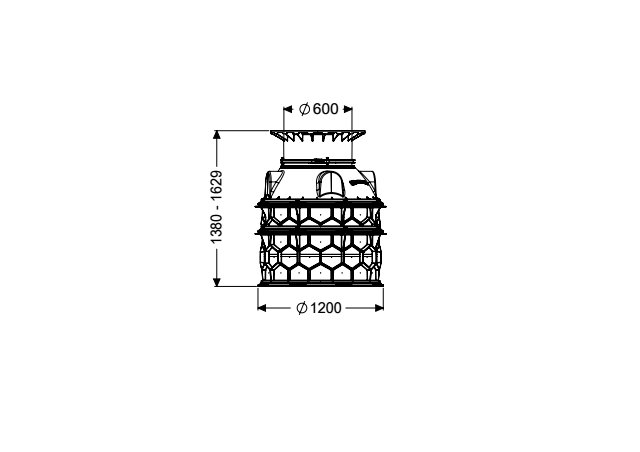

Le module rehausse pour la pose sèche ou immergée est équipé de barres d'accès installées conformément aux normes DIN EN 13101 et BGR 177, de tous les joints et pièces de raccord nécessaires ainsi que d'un cône avec rehausse télescopique. Les pièces intermédiaires (PE) en composite résistant dans le temps permettent différentes possibilités de raccordement. Le système modulaire KESSEL permet d'assembler en toute flexibilité les pièces intermédiaires, le cône, la rehausse et le couvercle de recouvrement. Caractéristiques générales Couleur: noir Matériau: PE-HD Norme: EN 13598-2 Type d'installation: pose enterrée État à la livraison: Partiellement pour le montage à prévoir sur site (échelle d’accès prémonté en usine) Homologation: Z-42.1-527 ATEX: non Dimensions Poids net: 93,5 kg Poids brut: 110 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Profondeur de pose: 1380 - 1629 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 1200 mm Largeur: 1200 mm Dimensions d'emballage, longueur: 1200 mm Dimensions d'emballage, largeur: 1200 mm Dimensions d’emballage, hauteur: 2200 mm Cuve/corps de base Perçage maximal de l’arrivée (DN): 150 mm Largeur hors tout de la cuve (LW): 1000 mm Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle ronde Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Largeur du couvercle: 648 mm Hauteur du couvercle: 95 mm Longueur du couvercle: 648 mm Surface: Fonte grise Verrouillage: non verrouillable Classe de charge: B 125 (EN 124) Étanchéité: étanche à l'eau
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Joint pour rallonge de rehausse | 680125 | Afficher | |
Anneau de maintien pour rehausses d : 600 mm | 680276 | Afficher | |
Joint pour couvercle de protection, verrouillé | 680323 | Afficher | |
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 | 680370 | Afficher | |
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 | 680371 | Afficher | |
Kit de boulons 10 pièces | 680373 | Afficher | |
Joint pour module rehausse | 680374 | Afficher | |
Barre d'accès pour module rehausse | 680376 | Afficher | |
Cône LW 600 accès module rehausse | 680431 | Afficher | |
Rehausse d : 600 mm | 680569 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher | |
Couvercle de protection Classe B, fonte grise | 860118 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation |
- Type d'installation (einbausituation): pose enterrée
- Contrôle par un organisme tiers (fremdueberwachung): SKZ
- Type de couvercle (abdeckungsart): Couvercle ronde
- Classe de charge (belastungsklasse): B 125 (EN 124)
- Profondeur de pose (einbautiefe): 1.380 mm
- Poids brut (gewicht_brutto): 110 kg
- Surface (oberflaeche): Fonte grise
