Station relevage Aquapump XXL

Duo, STZ 4400-S1

8743039
8743039
Fiche technique du produit (PDF)

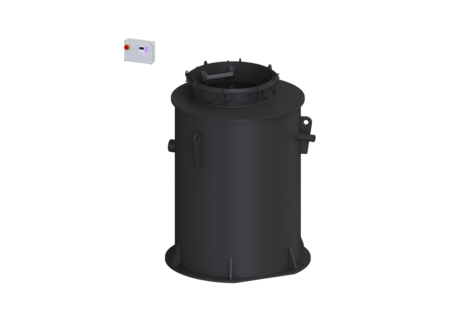

KESSEL Station relevage Aquapump XXL, Duo, eaux usées Eaux vannes, hauteur 2440 mm, commande de la pompe par Gestionnaire, avec 2 pompes STZ 4400 submersibles

  • Sécurité maximale
  • Pose flexible
  • Évacue également de grandes quantités d’eaux grises
Numéro d'article 8743039
GTIN 4026092078075
Groupe de remise 60

Station relevage Aquapump XXL Duo, STZ 4400-S1
La station de relevage est équipée d'une ou deux pompes submersible ainsi que d’un dispositif antiretour. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe ouvert avec des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Grâce au système modulaire KESSEL, différentes variantes de module rehausse sont disponibles comme accessoires. La chaîne de traction en acier inoxydable destinée au prélèvement par pompe doit être commandée en option en fonction de la profondeur d'installation sous la réf.: 680 528 = Longueur 2 m 680 529 = Longueur 3 m 680 530 = Longueur 4 m 680 531 = Longueur 5 m Modèle Remarque concernant la profondeur de pose: en combinaison avec le module rehausse Nature du système: Installation double Dispositif d’arrêt: Dispositif d’arrêt en fonte Joint traversant du conduit pour câbles (DN): 100 Barre d'accès: oui Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Système de regard: Regard double paroi renforcée Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Duo Dimensions Poids net: 732,9 kg Poids brut: 800,9 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 1880 mm Largeur: 1880 mm Hauteur: 2440 mm Dimensions d'emballage, longueur: 3200 mm Dimensions d'emballage, largeur: 1800 mm Dimensions d’emballage, hauteur: 1760 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1735 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1320 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 1400 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 1090 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1600 mm Largeur hors tout de l’accès (LW): 1000 mm Volume utile: 800 l Aide à l'installation Pompe: STZ 4400 Nombre de pompes: 2 Poids, pompe: 56 kg Type de raccord: Raccordement direct Courant nominal: 7,5 A Classe de protection: I Classe d’isolation: H Facteur de puissance Cos phi: 0,89 Catégorie de protection de la pompe: IP 68 (20m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 21,3 m³/h Hauteur de relevage maxi: 46,7 m Régime: 2840 U/min Puissance P1: 4,4 kW Puissance P2: 3,7 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN8-F PLU 7G, 1,5  mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Plus Disjoncteur du moteur: oui Dispositif d’alarme: Sonde de niveau Nature de détection du niveau: Sonde de niveau Type de détection du niveau: hydrostatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui
  Titre Numéro d'article
8740000 Module rehausse LW1000 dalle Accès LW600, 380-629mm, Classe A/B 8740000 Afficher
8740001 Module rehausse LW1000 dalle Accès LW600, 380-629mm, Classe D 8740001 Afficher
8740002 Module rehausse LW1000 dalle Accès LW800, 411-660mm, Classe K3 8740002 Afficher
8740003 Module rehausse LW1000 dalle Accès LW800, 668-917mm, Classe K3 8740003 Afficher
8740004 Module rehausse LW1000 dalle Accès LW800, 396-645mm, Classe A15 8740004 Afficher
8740005 Module rehausse LW1000 dalle Accès LW800, 653-902mm, Classe L15 8740005 Afficher
8740006 Module rehausse LW1000 dalle Accès LW600, 630-879mm, Classe A/B 8740006 Afficher
8740007 Module rehausse LW1000 dalle Accès LW600, 630-879mm, Classe D 8740007 Afficher
8740008 Module rehausse LW1000 dalle Accès LW800, 661-910mm, Classe K3 8740008 Afficher
8740009 Module rehausse LW1000 dalle Accès LW800, 918-1167mm, Classe K3 8740009 Afficher
8740010 Module rehausse LW1000 dalle Accès LW800, 646-895mm, Classe A15 8740010 Afficher
8740011 Module rehausse LW1000 dalle Accès LW800, 903-1152mm, Classe L15 8740011 Afficher
8740012 Module rehausse LW1000 dalle Accès LW600, 880-1129mm, Classe A/B 8740012 Afficher
8740013 Module rehausse LW1000 dalle Accès LW600, 880-1129mm, Classe D 8740013 Afficher
8740014 Module rehausse LW1000 dalle Accès LW800, 911-1160mm, Classe K3 8740014 Afficher
8740015 Module rehausse LW1000 dalle Accès LW800, 1168-1417mm, Classe K3 8740015 Afficher
8740016 Module rehausse LW1000 dalle Accès LW800, 896-1145mm, Classe A15 8740016 Afficher
8740017 Module rehausse LW1000 dalle Accès LW800, 1153-1402mm, Classe L15 8740017 Afficher
8740018 Module rehausse LW1000 dalle Accès LW600, 1130-1379mm, Classe A/B 8740018 Afficher
8740019 Module rehausse LW1000 dalle Accès LW600, 1130-1379mm, Classe D 8740019 Afficher
8740020 Module rehausse LW1000 dalle Accès LW800, 1161-1410mm, Classe K3 8740020 Afficher
8740021 Module rehausse LW1000 dalle Accès LW800, 1418-1667mm, Classe K3 8740021 Afficher
8740022 Module rehausse LW1000 dalle Accès LW800, 1146-1395mm, Classe A15 8740022 Afficher
8740023 Module rehausse LW1000 dalle Accès LW800, 1403-1652mm, Classe L15 8740023 Afficher
8740024 Module rehausse LW1000 dalle Accès LW600, 1380-1629mm, Classe A/B 8740024 Afficher
8740025 Module rehausse LW1000 dalle Accès LW600, 1380-1629mm, Classe D 8740025 Afficher
8740026 Module rehausse LW1000 dalle Accès LW800, 1411-1660mm, Classe K3 8740026 Afficher
8740027 Module rehausse LW1000 dalle Accès LW800, 1668-1917mm, Classe K3 8740027 Afficher
8740028 Module rehausse LW1000 dalle Accès LW800, 1396-1645mm, Classe A15 8740028 Afficher
8740029 Module rehausse LW1000 dalle Accès LW800, 1653-1902mm, Classe L15 8740029 Afficher
8740030 Module rehausse LW1000 dalle Accès LW600, 1630-1879mm, Classe A/B 8740030 Afficher
8740031 Module rehausse LW1000 dalle Accès LW600, 1630-1879mm, Classe D 8740031 Afficher
8740032 Module rehausse LW1000 dalle Accès LW800, 1661-1910mm, Classe K3 8740032 Afficher
8740034 Module rehausse LW1000 dalle Accès LW800, 1646-1895mm, Classe A15 8740034 Afficher
8740036 Module rehausse LW1000 dalle Accès LW600, 1880-2129mm, Classe A/B 8740036 Afficher
8740037 Module rehausse LW1000 dalle Accès LW600, 1880-2129mm, Classe D 8740037 Afficher
8740038 Module rehausse LW1000 dalle Accès LW800, 1911-2160mm, Classe K3 8740038 Afficher
8740040 Module rehausse LW1000 dalle Accès LW800, 1896-2145mm, Classe A15 8740040 Afficher
8740042 Module rehausse LW1000 dalle Accès LW600, 2130-2379mm, Classe A/B 8740042 Afficher
8740043 Module rehausse LW1000 dalle Accès LW600, 2130-2379mm, Classe D 8740043 Afficher
8740044 Module rehausse LW1000 dalle Accès LW800, 2161-2410mm, Classe K3 8740044 Afficher
8740046 Module rehausse LW1000 dalle Accès LW800, 2146-2395mm, Classe A15 8740046 Afficher
8740048 Module rehausse LW1000 dalle Accès LW600, 2380-2629mm, Classe A/B 8740048 Afficher
8740049 Module rehausse LW1000 dalle Accès LW600, 2380-2629mm, Classe D 8740049 Afficher
8740050 Module rehausse LW1000 dalle Accès LW800, 2411-2660mm, Classe K3 8740050 Afficher
8740052 Module rehausse LW1000 dalle Accès LW800, 2396-2645mm, Classe A15 8740052 Afficher
8740054 Module rehausse LW1000 dalle Accès LW600, 2630-2879mm, Classe A/B 8740054 Afficher
8740055 Module rehausse LW1000 dalle Accès LW600, 2630-2879mm, Classe D 8740055 Afficher
8740056 Module rehausse LW1000 dalle Accès LW800, 2661-2910mm, Classe K3 8740056 Afficher
8740058 Module rehausse LW1000 dalle Accès LW800, 2646-2895mm, Classe A15 8740058 Afficher
8740122 Module rehausse LW1000 dalle Accès LW800, 375-624mm, Classe K3 8740122 Afficher
8740123 Module rehausse LW1000 dalle Accès LW800, 625-874mm, Classe K3 8740123 Afficher
8740124 Module rehausse LW1000 dalle Accès LW800, 875-1124mm, Classe K3 8740124 Afficher
8740125 Module rehausse LW1000 dalle Accès LW800, 1125-1374mm, Classe K3 8740125 Afficher
8740126 Module rehausse LW1000 dalle Accès LW800, 1375-1624mm, Classe K3 8740126 Afficher
8740127 Module rehausse LW1000 dalle Accès LW800, 1625-1874mm, Classe K3 8740127 Afficher
8740128 Module rehausse LW1000 dalle Accès LW800, 1875-2124mm, Classe K3 8740128 Afficher
8740129 Module rehausse LW1000 dalle Accès LW800, 2125-2374mm, Classe K3 8740129 Afficher
8740130 Module rehausse LW1000 dalle Accès LW800, 2375-2624mm, Classe K3 8740130 Afficher
8740131 Module rehausse LW1000 dalle Accès LW800, 2625-2874mm, Classe K3 8740131 Afficher
8740141 Module rehausse LW1000 dalle Accès LW800, 620-869mm, Classe B 8740141 Afficher
8740142 Module rehausse LW1000 dalle Accès LW800, 870-1119mm, Classe B 8740142 Afficher
8740143 Module rehausse LW1000 dalle Accès LW800, 1120-1369mm, Classe B 8740143 Afficher
8740158 Module rehausse LW1000 dalle Accès LW800, 620-869mm, Classe D 8740158 Afficher
8740159 Module rehausse LW1000 dalle Accès LW800, 870-1119mm, Classe D 8740159 Afficher
8740160 Module rehausse LW1000 dalle Accès LW800, 1120-1369mm, Classe D 8740160 Afficher
8740222 Module rehausse LW1000 dalle Accès LW 800, 638-887 mm, K 3, Bét.ét. 8740222 Afficher
8740223 Module rehausse LW1000 dalle Accès LW 800, 888-1137 mm, K 3, Bét.ét. 8740223 Afficher
8740224 Module rehausse LW1000 dalle Accès LW 800, 1138-1387 mm, K 3, Bét.ét. 8740224 Afficher
8740225 Module rehausse LW1000 dalle Accès LW 800, 1388-1637 mm, K 3, Bét.ét. 8740225 Afficher
8740226 Module rehausse LW1000 dalle Accès LW 800, 1638-1887 mm, K 3, Bét.ét. 8740226 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
20222 Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
20223 Dispositif d'alarme Basic avec sonde optique 20223 Afficher
20224 Dispositif d'alarme Basic avec sonde optique de 10m 20224 Afficher
28048 Kit compresseur de barbotage à l'air 28048 Afficher
28076 Fixation de câbles Kit pour module rehausse 28076 Afficher
28088 Kit de modific. de la lia. équip. Rail pour stations Mono 28088 Afficher
28089 Kit de modific. de la lia. équip. Rail pour stations Duo 28089 Afficher
28792 GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
28793 Antenne à pied magnétique pour modem TeleControl, câble de 2,5 m 28793 Afficher
28794 Rallonge pour antenne à pied magnétique, l: 2 m 28794 Afficher
28799 Boîte à bornes pour rallonger la sonde de niveau 28799 Afficher
680071 Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
680125 Joint pour rallonge de rehausse 680125 Afficher
680370 Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
680371 Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
680373 Kit de boulons 10 pièces 680373 Afficher
680528 Chaîne levage stations relevage Acier inoxydable, 2 m de long 680528 Afficher
680529 Chaîne de levage, statio.relevage Acier inoxydable, 3 m de long 680529 Afficher
680530 Chaîne de levage pr stat. de rel. Acier inoxydable, 4 m de long 680530 Afficher
680531 Chaîne de levage, statio.relevage Acier inoxydable, 5 m de long 680531 Afficher
Boîte à bornes pour rallonge, pompe ATEX 680631 Afficher
80074 Contact sec Kit d'extension pour gestionnaires Basic 80074 Afficher
80889 Accessoires pour câbles Rallonge pour sonde 80889 Afficher
80891 Accessoires pour câbles Rallonge pour pompe 80891 Afficher
97713 Kit de pose Thermostat, Hygrostat 97713 Afficher
97714 Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
97715 Témoin lumineux pour armoire électrique extérieure 97715 Afficher
97716 Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
Armoire électrique extérieure I:785 mm,pour installation gestionnaires 97723 Afficher
97724 Armoire électrique extérieure I:1115mm,pour installation gestionnaires 97724 Afficher
  Titre Numéro d'article
  • Gestionnaire (schaltgeraet): Comfort Plus
  • TÜV marque de test (pruefzeichen): ID 1111241940
  • Type d'installation (einbausituation): pose enterrée
  • Nature des eaux usées (abwasserart_de): Eaux vannes
  • Dispositif d’alarme (alarmgeber): Sonde de niveau
  • Pompe (pumpe): STZ 4400
  • Type de rotor (laufrad_typ): Outil tranchant
  • Tension de service (betriebsspannung): 400  V
  • Nature du système (anlagenart): Installation double
