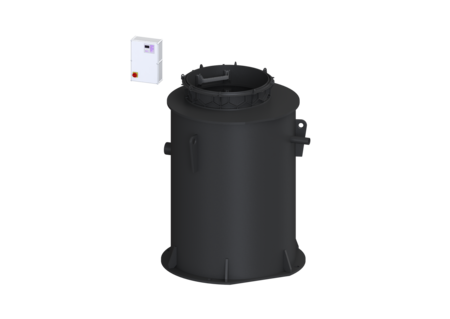

Station relevage Aquapump XXL

Tronic, STZ 7500-S1

KESSEL Station relevage Aquapump XXL, Tronic, eaux usées Eaux vannes, hauteur 2440 mm, commande de la pompe par Gestionnaire, avec une pompe STZ 7500 submersible, mode de fonctionnement S1, détection du niveau hydrostatique

  • Sécurité maximale
  • Pose flexible
  • Évacue également de grandes quantités d’eaux grises
Numéro d'article 8743037
GTIN 4026092078051
Groupe de remise 60

Station relevage Aquapump XXL Tronic, STZ 7500-S1
La station de relevage pour eaux vannes et eaux grises est équipée d'une ou de deux pompe(s) submersible(s), d'un dispositif anti-retour ainsi que d'un dispositif d’arrêt pour la conduite de refoulement. La cuve en composite (PE) résistante dans le temps intègre un compartiment de pompe ouvert (pose immergée) avec des options de raccordement universelles. Grâce au système modulaire KESSEL, différentes variantes de module rehausse sont disponibles comme accessoires. Chaîne en acier inoxydable destinée à la manutention, une par pompe, doit être commandée en option en fonction de la profondeur de pose sous la réf. : 680 528 = longueur 2 m 680 529 = longueur 3 m 680 530 = longueur 4 m 680 531 = longueur 5 m Modèle Remarque concernant la profondeur de pose: en combinaison avec le module rehausse Nature du système: Installation individuelle Dispositif d’arrêt: Dispositif d’arrêt en fonte Joint traversant du conduit pour câbles (DN): 100 Barre d'accès: oui Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Système de regard: Regard double paroi renforcée Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Tronic Dimensions Poids net: 668,7 kg Poids brut: 736,7 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 1880 mm Largeur: 1880 mm Hauteur: 2440 mm Dimensions d'emballage, longueur: 3400 mm Dimensions d'emballage, largeur: 1800 mm Dimensions d’emballage, hauteur: 1760 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1735 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1320 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 1400 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 1090 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1600 mm Largeur hors tout de l’accès (LW): 1000 mm Volume utile: 820 l Aide à l'installation Pompe: STZ 7500 Nombre de pompes: 1 Poids, pompe: 104 kg Type de raccord: Raccordement direct Courant nominal: 13 A Longueur du câble d'alimentation de la pompe: 10 m Classe de protection: I Classe d’isolation: H Facteur de puissance Cos phi: 0,88 Catégorie de protection de la pompe: IP 68 (20 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 30,7 m³/h Hauteur de relevage maxi: 42 m Régime: 2900 U/min Puissance P1: 7,5 kW Puissance P2: 6,4 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN8-F PLU 10G, 1,5  mm² Type de rotor: Outil tranchant Commande Gestionnaire: Comfort Plus SD Disjoncteur du moteur: oui Dispositif d’alarme: Sonde de niveau Nature de détection du niveau: Sonde de niveau Type de détection du niveau: hydrostatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 13 A
  Titre Numéro d'article
Module rehausse LW 1000 dalle Accès LW 600, 380-629 mm, Classe A/B 8740000 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 380-629 mm, Classe D 8740001 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 411-660 mm, Classe K 3 8740002 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 668-917 mm, Classe K 3 8740003 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 396-645 mm, Classe A 15 8740004 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 653-902 mm, Classe L 15 8740005 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 630-879 mm, Classe A/B 8740006 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 630-879 mm, Classe D 8740007 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 661-910 mm, Classe K 3 8740008 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 918-1167 mm, Classe K 3 8740009 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 646-895 mm, Classe A 15 8740010 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 903-1152 mm, Classe L 15 8740011 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 880-1129 mm, Classe A/B 8740012 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 880-1129 mm, Classe D 8740013 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 911-1160 mm, Classe K 3 8740014 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1168-1417 mm, Classe K 3 8740015 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 896-1145 mm, Classe A 15 8740016 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1153-1402 mm, Classe L 15 8740017 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe A/B 8740018 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe D 8740019 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1161-1410 mm, Classe K 3 8740020 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1418-1667 mm, Classe K 3 8740021 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1146-1395 mm, Classe A 15 8740022 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1403-1652 mm, Classe L 15 8740023 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe A/B 8740024 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe D 8740025 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1411-1660 mm, Classe K 3 8740026 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1668-1917 mm, Classe K 3 8740027 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1396-1645 mm, Classe A 15 8740028 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1653-1902 mm, Classe L 15 8740029 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe A/B 8740030 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe D 8740031 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1661-1910 mm, Classe K 3 8740032 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1646-1895 mm, Classe A 15 8740034 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe A/B 8740036 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe D 8740037 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1911-2160 mm, Classe K 3 8740038 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1896-2145 mm, Classe A 15 8740040 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe A/B 8740042 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe D 8740043 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2161-2410 mm, Classe K 3 8740044 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2146-2395 mm, Classe A 15 8740046 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe A/B 8740048 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe D 8740049 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2411-2660 mm, Classe K 3 8740050 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2396-2645 mm, Classe A 15 8740052 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe A/B 8740054 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe D 8740055 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2661-2910 mm, Classe K 3 8740056 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2646-2895 mm, Classe A 15 8740058 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 375-624 mm, Classe K 3 8740122 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 625-874 mm, Classe K 3 8740123 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 875-1124 mm, Classe K 3 8740124 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1125-1374 mm, Classe K 3 8740125 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1375-1624 mm, Classe K 3 8740126 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1625-1874 mm, Classe K 3 8740127 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1875-2124 mm, Classe K 3 8740128 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2125-2374 mm, Classe K 3 8740129 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2375-2624 mm, Classe K 3 8740130 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2625-2874 mm, Classe K 3 8740131 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe B 8740141 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe B 8740142 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe B 8740143 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe D 8740158 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe D 8740159 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe D 8740160 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
Dispositif d'alarme Basic avec sonde optique 20223 Afficher
Kit compresseur de barbotage à l'air 28048 Afficher
Fixation de câbles Kit pour module rehausse 28076 Afficher
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
Antenne à pied magnétique pour modem TeleControl, câble de 2,5 m 28793 Afficher
Rallonge pour antenne à pied magnétique, l: 2 m 28794 Afficher
Boîte à bornes pour rallonger la sonde de niveau 28799 Afficher
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
Joint pour rallonge de rehausse 680125 Afficher
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
Kit de boulons 10 pièces 680373 Afficher
Chaîne levage stations relevage Acier inoxydable, 2 m de long 680528 Afficher
Chaîne de levage, statio.relevage Acier inoxydable, 3 m de long 680529 Afficher
Chaîne de levage pour Pompe 4m 680530 Afficher
Chaîne de levage, statio.relevage Acier inoxydable, 5 m de long 680531 Afficher
Boîte à bornes pour rallonge, pompe ATEX 680631 Afficher
Accessoires pour câbles 80889 Afficher
Accessoires pour câbles 80891 Afficher
Kit de pose Thermostat, Hygrostat 97713 Afficher
Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
Témoin lumineux pour armoire électrique extérieure 97715 Afficher
Armoire extérieure largeur: 460 mm 97716 Afficher
Armoire électrique extérieure 97723 Afficher
Armoire électrique extérieure 97724 Afficher
  Titre Numéro d'article
  • Gestionnaire (schaltgeraet): Comfort Plus SD
  • ATEX (atex): oui
  • TÜV marque de test (pruefzeichen): ID 1111241940
  • Type d'installation (einbausituation): à l'extérieur des bâtiments – pose enterrée
  • Nature des eaux usées (abwasserart_de): Eaux vannes
  • Dispositif d’alarme (alarmgeber): Sonde de niveau
  • Pompe (pumpe): STZ 7500
  • Type de rotor (laufrad_typ): Outil tranchant
  • Tension de service (betriebsspannung): 400  V
  • Nature du système (anlagenart): Installation individuelle
