Station relevage Aquapump XL

Tronic, GTK 1300-S1

8743026
8743026

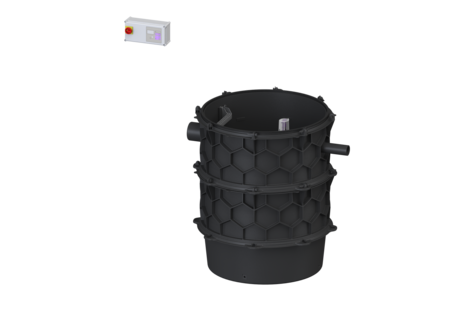

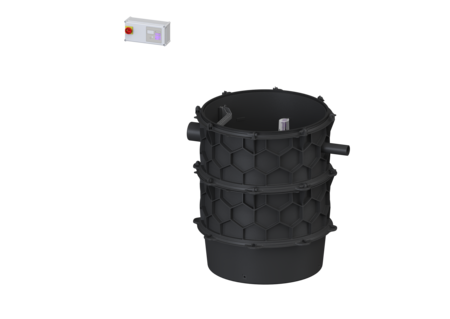

KESSEL Station de relevage Aquapump XL, Tronic, eaux usées Eaux grises et eaux vannes, pose enterrée, commande de la pompe par Gestionnaire, avec une pompe GTK 1300 submersible, mode de fonctionnement S1

  • Sécurité maximale
  • Pose flexible
  • Évacue de grandes quantités d’eaux grises
Numéro d'article 8743026
GTIN 4026092075807
Groupe de remise 60

Station relevage Aquapump XL Tronic, GTK 1300-S1
La station de relevage est équipée d'une ou deux pompes submersible ainsi que d’un dispositif antiretour. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe ouvert avec des options de raccordement universelles. Les fermetures rapides permettent le démontage facile des composants intégrés. Grâce au système modulaire KESSEL, différentes variantes de module rehausse sont disponibles comme accessoires. La chaîne de traction en acier inoxydable destinée au prélèvement par pompe doit être commandée en option en fonction de la profondeur d'installation sous la réf.: 680 528 = Longueur 2 m 680 529 = Longueur 3 m 680 530 = Longueur 4 m 680 531 = Longueur 5 m Modèle Remarque concernant la profondeur de pose: en combinaison avec le module rehausse Nature du système: Installation individuelle Dispositif d’arrêt: Dispositif d'arrêt en composite Joint traversant du conduit pour câbles (DN): 100 Barre d'accès: oui Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 100 Pose: Pose immergée Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Norme: EN 12050-2 et EN 12050-1 (sans exigences ATEX) Nature des eaux usées: Eaux grises et eaux vannes Type d'installation: pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Tronic ATEX: non Dimensions Poids net: 152 kg Poids brut: 175 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 1370 mm Largeur: 1240 mm Hauteur: 1416 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 1550 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1134 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1054 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 1134 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 330 mm Perçage maximal de l’arrivée (DN): 150 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Volume utile: 350 l Aide à l'installation Pompe: GTK 1300 Nombre de pompes: 1 Poids, pompe: 27 kg Type de raccord: Raccordement direct Courant nominal: 2,5 A Classe de protection: I Classe d’isolation: H Facteur de puissance Cos phi: 0,8 Catégorie de protection de la pompe: IP 68 (20 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 57 m³/h Hauteur de relevage maxi: 12,4 m Régime: 2900 U/min Puissance P1: 1,3 kW Puissance P2: 1 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue monocanal Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Disjoncteur du moteur: oui Dispositif d’alarme: Sonde de niveau Nature de détection du niveau: Sonde de niveau Type de détection du niveau: hydrostatique Type de protection du gestionnaire: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui
  Titre Numéro d'article
8740002 Module rehausse LW1000 dalle Accès LW800, 411-660mm, Classe K3 8740002 Afficher
8740003 Module rehausse LW1000 dalle Accès LW800, 668-917mm, Classe K3 8740003 Afficher
8740004 Module rehausse LW1000 dalle Accès LW800, 396-645mm, Classe A15 8740004 Afficher
8740005 Module rehausse LW1000 dalle Accès LW800, 653-902mm, Classe L15 8740005 Afficher
8740008 Module rehausse LW1000 dalle Accès LW800, 661-910mm, Classe K3 8740008 Afficher
8740009 Module rehausse LW1000 dalle Accès LW800, 918-1167mm, Classe K3 8740009 Afficher
8740010 Module rehausse LW1000 dalle Accès LW800, 646-895mm, Classe A15 8740010 Afficher
8740011 Module rehausse LW1000 dalle Accès LW800, 903-1152mm, Classe L15 8740011 Afficher
8740014 Module rehausse LW1000 dalle Accès LW800, 911-1160mm, Classe K3 8740014 Afficher
8740015 Module rehausse LW1000 dalle Accès LW800, 1168-1417mm, Classe K3 8740015 Afficher
8740016 Module rehausse LW1000 dalle Accès LW800, 896-1145mm, Classe A15 8740016 Afficher
8740017 Module rehausse LW1000 dalle Accès LW800, 1153-1402mm, Classe L15 8740017 Afficher
8740018 Module rehausse LW1000 dalle Accès LW600, 1130-1379mm, Classe A/B 8740018 Afficher
8740019 Module rehausse LW1000 dalle Accès LW600, 1130-1379mm, Classe D 8740019 Afficher
8740020 Module rehausse LW1000 dalle Accès LW800, 1161-1410mm, Classe K3 8740020 Afficher
8740021 Module rehausse LW1000 dalle Accès LW800, 1418-1667mm, Classe K3 8740021 Afficher
8740022 Module rehausse LW1000 dalle Accès LW800, 1146-1395mm, Classe A15 8740022 Afficher
8740023 Module rehausse LW1000 dalle Accès LW800, 1403-1652mm, Classe L15 8740023 Afficher
8740024 Module rehausse LW1000 dalle Accès LW600, 1380-1629mm, Classe A/B 8740024 Afficher
8740025 Module rehausse LW1000 dalle Accès LW600, 1380-1629mm, Classe D 8740025 Afficher
8740026 Module rehausse LW1000 dalle Accès LW800, 1411-1660mm, Classe K3 8740026 Afficher
8740027 Module rehausse LW1000 dalle Accès LW800, 1668-1917mm, Classe K3 8740027 Afficher
8740028 Module rehausse LW1000 dalle Accès LW800, 1396-1645mm, Classe A15 8740028 Afficher
8740029 Module rehausse LW1000 dalle Accès LW800, 1653-1902mm, Classe L15 8740029 Afficher
8740030 Module rehausse LW1000 dalle Accès LW600, 1630-1879mm, Classe A/B 8740030 Afficher
8740031 Module rehausse LW1000 dalle Accès LW600, 1630-1879mm, Classe D 8740031 Afficher
8740032 Module rehausse LW1000 dalle Accès LW800, 1661-1910mm, Classe K3 8740032 Afficher
8740034 Module rehausse LW1000 dalle Accès LW800, 1646-1895mm, Classe A15 8740034 Afficher
8740036 Module rehausse LW1000 dalle Accès LW600, 1880-2129mm, Classe A/B 8740036 Afficher
8740037 Module rehausse LW1000 dalle Accès LW600, 1880-2129mm, Classe D 8740037 Afficher
8740038 Module rehausse LW1000 dalle Accès LW800, 1911-2160mm, Classe K3 8740038 Afficher
8740040 Module rehausse LW1000 dalle Accès LW800, 1896-2145mm, Classe A15 8740040 Afficher
8740042 Module rehausse LW1000 dalle Accès LW600, 2130-2379mm, Classe A/B 8740042 Afficher
8740043 Module rehausse LW1000 dalle Accès LW600, 2130-2379mm, Classe D 8740043 Afficher
8740044 Module rehausse LW1000 dalle Accès LW800, 2161-2410mm, Classe K3 8740044 Afficher
8740046 Module rehausse LW1000 dalle Accès LW800, 2146-2395mm, Classe A15 8740046 Afficher
8740048 Module rehausse LW1000 dalle Accès LW600, 2380-2629mm, Classe A/B 8740048 Afficher
8740049 Module rehausse LW1000 dalle Accès LW600, 2380-2629mm, Classe D 8740049 Afficher
8740050 Module rehausse LW1000 dalle Accès LW800, 2411-2660mm, Classe K3 8740050 Afficher
8740052 Module rehausse LW1000 dalle Accès LW800, 2396-2645mm, Classe A15 8740052 Afficher
8740054 Module rehausse LW1000 dalle Accès LW600, 2630-2879mm, Classe A/B 8740054 Afficher
8740055 Module rehausse LW1000 dalle Accès LW600, 2630-2879mm, Classe D 8740055 Afficher
8740056 Module rehausse LW1000 dalle Accès LW800, 2661-2910mm, Classe K3 8740056 Afficher
8740058 Module rehausse LW1000 dalle Accès LW800, 2646-2895mm, Classe A15 8740058 Afficher
8740060 Module rehausse LW1000 dalle Accès LW600, 2880-3129mm, Classe A/B 8740060 Afficher
8740061 Module rehausse LW1000 dalle Accès LW600, 2880-3129mm, Classe D 8740061 Afficher
8740062 Module rehausse LW1000 dalle Accès LW800, 2911-3160mm, Classe K3 8740062 Afficher
8740064 Module rehausse LW1000 dalle Accès LW800, 2896-3145mm, Classe A15 8740064 Afficher
8740066 Module rehausse LW1000 dalle Accès LW600, 3130-3379mm, Classe A/B 8740066 Afficher
8740067 Module rehausse LW1000 dalle Accès LW600, 3130-3379mm, Classe D 8740067 Afficher
8740068 Module rehausse LW1000 dalle Accès LW800, 3161-3410mm, Classe K3 8740068 Afficher
8740070 Module rehausse LW1000 dalle Accès LW800, 3146-3395mm, Classe A15 8740070 Afficher
8740072 Module rehausse LW1000 dalle Accès LW600, 3380-3629mm, Classe A/B 8740072 Afficher
8740073 Module rehausse LW1000 dalle Accès LW600, 3380-3629mm, Classe D 8740073 Afficher
8740074 Module rehausse LW1000 dalle Accès LW800, 3411-3660mm, Classe K3 8740074 Afficher
8740076 Module rehausse LW1000 dalle Accès LW800, 3396-3645mm, Classe A15 8740076 Afficher
8740078 Module rehausse LW1000 dalle Accès LW600, 3630-3879mm, Classe A/B 8740078 Afficher
8740079 Module rehausse LW1000 dalle Accès LW600, 3630-3879mm, Classe D 8740079 Afficher
8740080 Module rehausse LW1000 dalle Accès LW800, 3661-3910mm, Classe K3 8740080 Afficher
8740082 Module rehausse LW1000 dalle Accès LW800, 3646-3895mm, Classe A15 8740082 Afficher
8740084 Module rehausse LW1000 dalle Accès LW600, 3880-4129mm, Classe A/B 8740084 Afficher
8740085 Module rehausse LW1000 dalle Accès LW600, 3880-4129mm, Classe D 8740085 Afficher
8740086 Module rehausse LW1000 dalle Accès LW800, 3911-4160mm, Classe K3 8740086 Afficher
8740088 Module rehausse LW1000 dalle Accès LW800, 3896-4145mm, Classe A15 8740088 Afficher
8740122 Module rehausse LW1000 dalle Accès LW800, 375-624mm, Classe K3 8740122 Afficher
8740123 Module rehausse LW1000 dalle Accès LW800, 625-874mm, Classe K3 8740123 Afficher
8740124 Module rehausse LW1000 dalle Accès LW800, 875-1124mm, Classe K3 8740124 Afficher
8740125 Module rehausse LW1000 dalle Accès LW800, 1125-1374mm, Classe K3 8740125 Afficher
8740126 Module rehausse LW1000 dalle Accès LW800, 1375-1624mm, Classe K3 8740126 Afficher
8740127 Module rehausse LW1000 dalle Accès LW800, 1625-1874mm, Classe K3 8740127 Afficher
8740128 Module rehausse LW1000 dalle Accès LW800, 1875-2124mm, Classe K3 8740128 Afficher
8740129 Module rehausse LW1000 dalle Accès LW800, 2125-2374mm, Classe K3 8740129 Afficher
8740130 Module rehausse LW1000 dalle Accès LW800, 2375-2624mm, Classe K3 8740130 Afficher
8740131 Module rehausse LW1000 dalle Accès LW800, 2625-2874mm, Classe K3 8740131 Afficher
8740132 Module rehausse LW1000 dalle Accès LW800, 2875-3124mm, Classe K3 8740132 Afficher
8740133 Module rehausse LW1000 dalle Accès LW800, 3125-3374mm, Classe K3 8740133 Afficher
8740134 Module rehausse LW1000 dalle Accès LW800, 3375-3624mm, Classe K3 8740134 Afficher
8740135 Module rehausse LW1000 dalle Accès LW800, 3625-3874mm, Classe K3 8740135 Afficher
8740136 Module rehausse LW1000 dalle Accès LW800, 3875-4124mm, Classe K3 8740136 Afficher
8740141 Module rehausse LW1000 dalle Accès LW800, 620-869mm, Classe B 8740141 Afficher
8740142 Module rehausse LW1000 dalle Accès LW800, 870-1119mm, Classe B 8740142 Afficher
8740143 Module rehausse LW1000 dalle Accès LW800, 1120-1369mm, Classe B 8740143 Afficher
8740158 Module rehausse LW1000 dalle Accès LW800, 620-869mm, Classe D 8740158 Afficher
8740159 Module rehausse LW1000 dalle Accès LW800, 870-1119mm, Classe D 8740159 Afficher
8740160 Module rehausse LW1000 dalle Accès LW800, 1120-1369mm, Classe D 8740160 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
20222 Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
20223 Dispositif d'alarme Basic avec sonde optique 20223 Afficher
28048 Kit compresseur de barbotage à l'air 28048 Afficher
28792 GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
28799 Boîte à bornes pour rallonger la sonde de niveau 28799 Afficher
680370 Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
680371 Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
680528 Chaîne levage stations relevage Acier inoxydable, 2 m de long 680528 Afficher
680529 Chaîne de levage, statio.relevage Acier inoxydable, 3 m de long 680529 Afficher
680530 Chaîne de levage pr stat. de rel. Acier inoxydable, 4 m de long 680530 Afficher
680531 Chaîne de levage, statio.relevage Acier inoxydable, 5 m de long 680531 Afficher
80888 Kit pièce de rechange sonde opt. Câble de 5 m 80888 Afficher
80889 Accessoires pour câbles Rallonge pour sonde 80889 Afficher
80891 Accessoires pour câbles Rallonge pour pompe 80891 Afficher
97713 Kit de pose Thermostat, Hygrostat 97713 Afficher
97714 Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
97715 Témoin lumineux pour armoire électrique extérieure 97715 Afficher
97716 Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
Armoire électrique extérieure I:785 mm,pour installation gestionnaires 97723 Afficher
97724 Armoire électrique extérieure I:1115mm,pour installation gestionnaires 97724 Afficher
  Titre Numéro d'article
  • Label CE (ce_kennzeichnung): oui
  • Gestionnaire (schaltgeraet): Comfort
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): pose enterrée
  • Dispositif d’alarme (alarmgeber): Sonde de niveau
  • (einbautiefe):
  • Nature du système (anlagenart): Installation individuelle
  • Type de rotor (laufrad_typ): Roue monocanal
  • Pompe (pumpe): GTK 1300
  • Tension de service (betriebsspannung): 400  V
  • ATEX (atex): non
  • Nature des eaux usées (abwasserart_de): Eaux grises et eaux vannes
