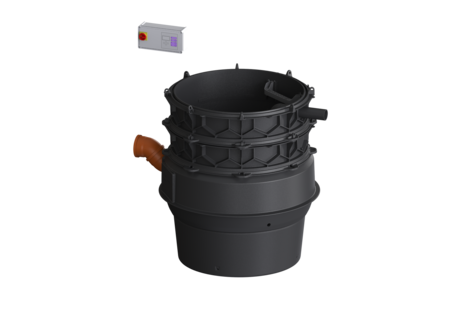

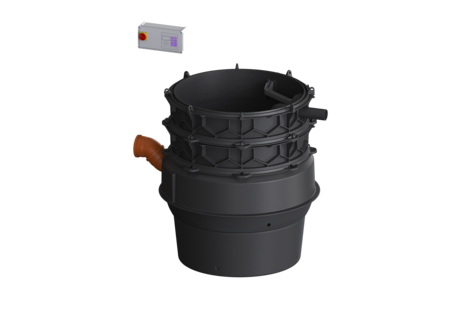

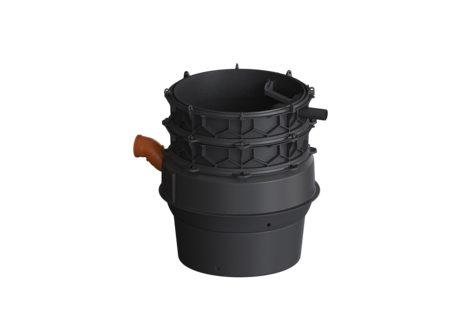

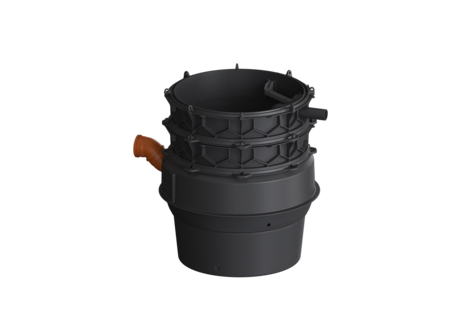

Station de relevage Aquapump XL

Duo, SPF 1500-S1

KESSEL Station de relevage Aquapump XL, Duo, eaux usées Eaux vannes, pose enterrée, hauteur 1403 mm, commande de la pompe par Gestionnaire, avec 2 pompes SPF 1500 submersibles, détection du niveau pneumatique

  • Sécurité maximale
  • Pose flexible
  • Avantages d'une meilleure hygiène de maintenance et de réparation
Numéro d'article 8742009
GTIN 4026092068649
Groupe de remise 60

Station de relevage Aquapump XL Duo, SPF 1500-S1
La station de relevage pour eaux vannes et eaux grises est équipée d'une ou deux pompes submersible, d’un dispositif antiretour ainsi que d'un dispositif d’arrêt pour la conduite de refoulement. La cuve en polyéthylène (PE) résistante dans le temps intègre un compartiment de pompe fermé (pose sèche) avec une trappe d'accès vissée. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la gestion du bâtiment via un contact sec ou qui peut transmettre des messages d’alarme et de défauts via une interface GSM. Grâce au système modulaire KESSEL, différentes rehausses ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose grande profondeur Nature du système: Installation double Dispositif d’arrêt: Dispositif d'arrêt en composite Barre d'accès: oui Pose: Pose sèche Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Modèle de poste: Duo ATEX: non Dimensions Poids net: 211 kg Poids brut: 235 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Longueur: 1295 mm Largeur: 1295 mm Hauteur: 1403 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 1435 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 1300 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 753 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 833 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 650 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Volume utile: 160 l Volume de la cuve: 335 l Aide à l'installation Pompe: SPF 1500 Nombre de pompes: 2 Poids, pompe: 27 kg Type de raccord: Raccordement direct Courant nominal: 2,7 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,77 Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 40 m³/h Hauteur de relevage maxi: 8 m Régime: 1415 U/min Puissance P1: 1,4 kW Puissance P2: 1,1 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Disjoncteur du moteur: oui Dispositif d’alarme: Tube plongeur Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 2,7 A
  Titre Numéro d'article
Module rehausse LW 1000 dalle Accès LW 800, 411-660 mm, Classe K 3 8740002 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 668-917 mm, Classe K 3 8740003 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 396-645 mm, Classe A 15 8740004 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 653-902 mm, Classe L 15 8740005 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 661-910 mm, Classe K 3 8740008 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 918-1167 mm, Classe K 3 8740009 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 646-895 mm, Classe A 15 8740010 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 903-1152 mm, Classe L 15 8740011 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 911-1160 mm, Classe K 3 8740014 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1168-1417 mm, Classe K 3 8740015 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 896-1145 mm, Classe A 15 8740016 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1153-1402 mm, Classe L 15 8740017 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe A/B 8740018 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe D 8740019 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1161-1410 mm, Classe K 3 8740020 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1418-1667 mm, Classe K 3 8740021 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1146-1395 mm, Classe A 15 8740022 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1403-1652 mm, Classe L 15 8740023 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe A/B 8740024 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe D 8740025 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1411-1660 mm, Classe K 3 8740026 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1668-1917 mm, Classe K 3 8740027 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1396-1645 mm, Classe A 15 8740028 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1653-1902 mm, Classe L 15 8740029 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe A/B 8740030 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe D 8740031 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1661-1910 mm, Classe K 3 8740032 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1646-1895 mm, Classe A 15 8740034 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe A/B 8740036 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe D 8740037 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1911-2160 mm, Classe K 3 8740038 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1896-2145 mm, Classe A 15 8740040 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe A/B 8740042 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe D 8740043 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2161-2410 mm, Classe K 3 8740044 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2146-2395 mm, Classe A 15 8740046 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe A/B 8740048 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe D 8740049 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2411-2660 mm, Classe K 3 8740050 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2396-2645 mm, Classe A 15 8740052 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe A/B 8740054 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe D 8740055 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2661-2910 mm, Classe K 3 8740056 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2646-2895 mm, Classe A 15 8740058 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe A/B 8740060 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe D 8740061 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2911-3160 mm, Classe K 3 8740062 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2896-3145 mm, Classe A 15 8740064 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3130-3379 mm, Classe A/B 8740066 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3130-3379 mm, Classe D 8740067 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3161-3410 mm, Classe K 3 8740068 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3146-3395 mm, Classe A 15 8740070 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3380-3629 mm, Classe A/B 8740072 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3380-3629 mm, Classe D 8740073 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3411-3660 mm, Classe K 3 8740074 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3396-3645 mm, Classe A 15 8740076 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3630-3879 mm, Classe A/B 8740078 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3630-3879 mm, Classe D 8740079 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3661-3910 mm, Classe K 3 8740080 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3646-3895 mm, Classe A 15 8740082 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3880-4129 mm, Classe A/B 8740084 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 3880-4129 mm, Classe D 8740085 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3911-4160 mm, Classe K 3 8740086 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3896-4145 mm, Classe A 15 8740088 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 375-624 mm, Classe K 3 8740122 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 625-874 mm, Classe K 3 8740123 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 875-1124 mm, Classe K 3 8740124 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1125-1374 mm, Classe K 3 8740125 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1375-1624 mm, Classe K 3 8740126 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1625-1874 mm, Classe K 3 8740127 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1875-2124 mm, Classe K 3 8740128 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2125-2374 mm, Classe K 3 8740129 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2375-2624 mm, Classe K 3 8740130 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2625-2874 mm, Classe K 3 8740131 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2875-3124 mm, Classe K 3 8740132 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3125-3374 mm, Classe K 3 8740133 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3375-3624 mm, Classe K 3 8740134 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3625-3874 mm, Classe K 3 8740135 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 3875-4124 mm, Classe K 3 8740136 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe B 8740141 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe B 8740142 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe B 8740143 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe D 8740158 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe D 8740159 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe D 8740160 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
Dispositif d'alarme Basic avec sonde optique 20223 Afficher
Kit compresseur de barbotage à l'air 28048 Afficher
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
Boîte à bornes pour rallonger la sonde de niveau 28799 Afficher
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
Kit pièce de rechange sonde opt. Câble de 5 m 80888 Afficher
Accessoires pour câbles Rallonge pour sonde 80889 Afficher
Kit de pose Thermostat, Hygrostat 97713 Afficher
Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
Témoin lumineux pour armoire électrique extérieure 97715 Afficher
Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
Armoire électrique extérieure I:785 mm,pour installation gestionnaires 97723 Afficher
Armoire électrique extérieure I:1115mm,pour installation gestionnaires 97724 Afficher
  Titre Numéro d'article
Kit de rechange bride de pompe avec kit de vis, joint de bride 28051 Afficher
Gestionnaire Comfort 400V -double 400 V, Aqualift Duo, 2x2,5-4,0 A 28757 Afficher
Pile Pile 9 V 680034 Afficher
Joint Bride de pompe 680045 Afficher
Kit de vis galvanisées, 14 unités 680047 Afficher
Bride de pompe SPF 1400 - SPF 4500 680050 Afficher
Joint pour SPF 1400 - SPF 4500 680052 Afficher
Kit clapet anneau compens., clapet, support battant 680053 Afficher
Tube plongeur pour Aqualift F XL, 280 mm 680388 Afficher
Corps de clapet postes Duo, avec 2 dispositifs d'arrêt 680419 Afficher
Capot de protection vissé, DN 160 680421 Afficher
Kit d’étanchéité Bride de pompe 680422 Afficher
Canne de refoulement DN 90 680423 Afficher
Entraînement de pompe SPF 1500 400 V, S1, câble de 10 m 680445 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux vannes
  • Gestionnaire (schaltgeraet): Comfort
  • TÜV marque de test (pruefzeichen): ID 1111241940
  • Type d'installation (einbausituation): pose enterrée
  • Dispositif d’alarme (alarmgeber): Tube plongeur
  • Pompe (pumpe): SPF 1500
  • Type de rotor (laufrad_typ): Roue vortex
