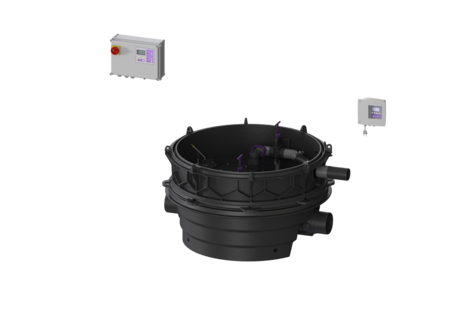

Poste de rel. anti-r. Ecolift XL

Mono, 2 clapets mot., SPF 3000-S3

KESSEL Poste de rel. anti-r. Ecolift XL, eaux usées Eaux grises et eaux vannes, à l’intérieur du bâtiment – pose hors sol à l'abri du gel, Installation individuelle, avec une pompe SPF 3000 submersible, dispositif d'alarme avec Sonde optique, gestionnaire Comfort Plus avec redondance, Variante pose grande profondeur

  • Vidange des eaux usées sans interruption du service même en cas de panne de courant, tant qu'il n'y a pas de refoulement
  • faible insert de pompe
  • réduction des émissions de bruits
Numéro d'article 8741012
GTIN 4026092068298
Groupe de remise 60

Poste de rel. anti-r. Ecolift XL Mono, 2 clapets mot., SPF 3000-S3
Le poste de relevage antiretour pour eaux usées avec et sans matières fécales est équipé d’une pompe submersible, de deux systèmes de fermeture motorisés ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistant durablement comprend un compartiment de pompe raccordé. Les fermetures rapides permettent le retrait facile des composants intégrés. En l’état normal, la section de conduit est ouverte librement et l’écoulement se fait gravitairement jusqu’au canal. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique des systèmes de fermeture motorisés et le passage du canal n’est donc plus libre. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées dans le canal. La conduite de refoulement doit être passée dans un tuyau en polyéthylène soudé, et en plus dans un puits de décharge de pression pour la pome SPF 4500. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Un gestionnaire de redondance rend le poste encore plus sûr. Grâce au système modulaire KESSEL, différentes pièces de rehausse ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose grande profondeur Nature du système: Installation individuelle Dispositif d’arrêt: Dispositif d'arrêt en composite Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 70 Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Clapets anti-retour motorisés: 2 Caractéristiques générales Couleur: noir Norme: ÖNORM B 2501 Nature des eaux usées: Eaux grises et eaux vannes Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Protection anti-retour: Type 6 Homologation: Z-53.2-493 Dimensions Poids net: 124 kg Poids brut: 146 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Hauteur de chute: 15 mm Longueur: 1384 mm Largeur: 1200 mm Hauteur: 695 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 950 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Écoulement: écoulement linéaire Raccord de purge d’air (DN): 70 Distance entre le tuyau de sortie et le fond de la cuve: 120 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 135 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Volume utile: 20 l Volume de la cuve: 65 l Aide à l'installation Pompe: SPF 3000 Nombre de pompes: 1 Poids, pompe: 24 kg Type de raccord: Raccordement direct Courant nominal: 5,4 A Longueur du câble d'alimentation de la pompe: 10 m Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,89 Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 36 m³/h Hauteur de relevage maxi: 17,5 m Régime: 2845 U/min Puissance P1: 3,2 kW Puissance P2: 2,7 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): 3 x C 16 A Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Commande Gestionnaire: Comfort Plus avec redondance Disjoncteur du moteur: oui Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 5,4 A
  Titre Numéro d'article
Module rehausse LW 1000 dalle Accès LW 800, 411-660 mm, Classe K 3 8740002 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 668-917 mm, Classe K 3 8740003 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 396-645 mm, Classe A 15 8740004 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 653-902 mm, Classe L 15 8740005 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 661-910 mm, Classe K 3 8740008 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 918-1167 mm, Classe K 3 8740009 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 646-895 mm, Classe A 15 8740010 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 903-1152 mm, Classe L 15 8740011 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 911-1160 mm, Classe K 3 8740014 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1168-1417 mm, Classe K 3 8740015 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 896-1145 mm, Classe A 15 8740016 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1153-1402 mm, Classe L 15 8740017 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe A/B 8740018 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe D 8740019 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1161-1410 mm, Classe K 3 8740020 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1418-1667 mm, Classe K 3 8740021 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1146-1395 mm, Classe A 15 8740022 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1403-1652 mm, Classe L 15 8740023 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe A/B 8740024 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe D 8740025 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1411-1660 mm, Classe K 3 8740026 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1668-1917 mm, Classe K 3 8740027 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1396-1645 mm, Classe A 15 8740028 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1653-1902 mm, Classe L 15 8740029 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe A/B 8740030 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe D 8740031 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1661-1910 mm, Classe K 3 8740032 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1646-1895 mm, Classe A 15 8740034 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe A/B 8740036 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe D 8740037 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1911-2160 mm, Classe K 3 8740038 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1896-2145 mm, Classe A 15 8740040 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe A/B 8740042 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe D 8740043 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2161-2410 mm, Classe K 3 8740044 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2146-2395 mm, Classe A 15 8740046 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe A/B 8740048 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe D 8740049 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2411-2660 mm, Classe K 3 8740050 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2396-2645 mm, Classe A 15 8740052 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe A/B 8740054 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe D 8740055 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2661-2910 mm, Classe K 3 8740056 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2646-2895 mm, Classe A 15 8740058 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe A/B 8740060 Afficher
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe D 8740061 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2911-3160 mm, Classe K 3 8740062 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2896-3145 mm, Classe A 15 8740064 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 375-624 mm, Classe K 3 8740122 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 625-874 mm, Classe K 3 8740123 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 875-1124 mm, Classe K 3 8740124 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1125-1374 mm, Classe K 3 8740125 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1375-1624 mm, Classe K 3 8740126 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1625-1874 mm, Classe K 3 8740127 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1875-2124 mm, Classe K 3 8740128 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2125-2374 mm, Classe K 3 8740129 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2375-2624 mm, Classe K 3 8740130 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2625-2874 mm, Classe K 3 8740131 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 2875-3124 mm, Classe K 3 8740132 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe B 8740141 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe B 8740142 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe B 8740143 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe D 8740158 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe D 8740159 Afficher
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe D 8740160 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
Kit compresseur de barbotage à l'air 28048 Afficher
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
Accessoires pour câbles 80889 Afficher
Accessoires pour câbles 80890 Afficher
Accessoires pour câbles 80891 Afficher
Kit de pose Thermostat, Hygrostat 97713 Afficher
Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
Témoin lumineux pour armoire électrique extérieure 97715 Afficher
Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
Armoire électrique extérieure 97723 Afficher
Armoire électrique extérieure 97724 Afficher
  Titre Numéro d'article
Set de protection pour la sonde optique 28706 Afficher
Gestionnaire Comfort Plus 400V(2x)4-6,3A 28787 Afficher
Gestionnaire Ecolift XL redondance 28791 Afficher
Pile Pile 9 V 680034 Afficher
Joint pour SPF 1400 - SPF 4500 680052 Afficher
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
Support battant pour clapet motorisé et mécanique 680101 Afficher
Adaptateur de niveau pour sonde optique Ecolift XL 680379 Afficher
Ouverture à une main DN 63 680380 Afficher
Dispositif antiretour à gauche, avec clapet antiretour 680381 Afficher
Dispositif antiretour à droite, avec clapet antiretour 680382 Afficher
Conduite refoulem. dispos.d'arrêt Variante à gauche 680383 Afficher
Conduite refoulem.disposi.d'arrêt Variante à droite 680384 Afficher
Tuyau de refoulement Ecolift XL 680385 Afficher
Étrier de sécurité pour dispositif d’arrêt DN 63 680386 Afficher
Couvercle verrouillage Ecolift XL Côté arrivée 680390 Afficher
Couvercle verrouillage Ecolift XL Côté sortie 680391 Afficher
Nervure d'appui pour dispositif d’arrêt, support droit 680397 Afficher
Bride de pompe Ecolift XL, avec joint 680398 Afficher
Plaque de pompe Ecolift XL 680399 Afficher
Kit d’étanchéité Ecolift XL 680418 Afficher
Moteur d’entraînement à brancher, câble de 10 m 680452 Afficher
Kit de pièce rechange sonde opti. Câble de 10 m 680455 Afficher
Couvercle de recouvrement pour bride de pompe, d : 220 mm 680460 Afficher
Entraînement de pompe SPF 3000 400 V, S3, câble de 10 m 680524 Afficher
Tube plongeur pour Ecolift XL, 180 mm 680827 Afficher
Motorische Klappe Premium 80038 Afficher
Support battant pour clapet motorisé avec supp. battant 80039 Afficher
  • Nature des eaux usées (abwasserart_de): Eaux grises et eaux vannes
  • Gestionnaire (schaltgeraet): Comfort Plus avec redondance
  • TÜV marque de test (pruefzeichen): ID 1111241794
  • Type d'installation (einbausituation): à l’intérieur du bâtiment – pose hors sol à l'abri du gel
  • (nennweite):
  • Pompe (pumpe): SPF 3000
  • Tension de service (betriebsspannung): 400  V
