Poste de rel. anti-r. Ecolift XL
Mono, 1 clapet mot., SPF 3000-S3
KESSEL Poste de rel. anti-r. Ecolift XL, eaux usées Eaux grises, pose hors sol à l'abri du gel, Installation individuelle, avec une pompe SPF 3000 submersible, mode de fonctionnement S3 – 50 %, dispositif d'alarme avec Sonde optique
- Vidange des eaux usées sans interruption du service même en cas de panne de courant, tant qu'il n'y a pas de refoulement
- faible insert de pompe
- réduction des émissions de bruits
Numéro d'article | 8741008 |
---|---|
GTIN | 4026092068250 |
Groupe de remise | 60 |

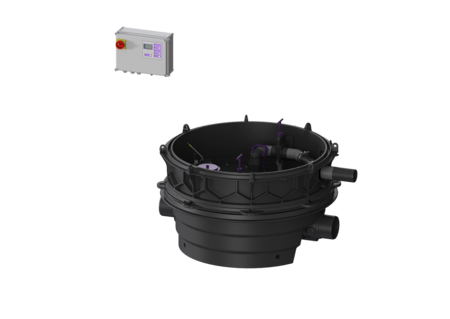

Poste de rel. anti-r. Ecolift XL Mono, 1 clapet mot., SPF 3000-S3
Le poste de relevage antiretour pour eaux usées avec et sans matières fécales est équipé d’une pompe submersible ainsi que d’un système de fermeture motorisé et d'un système de fermeture mécanique, ainsi que d’un clapet antiretour. La cuve en composite (PE) résistant durablement comprend un compartiment de pompe raccordé. Les fermetures rapides permettent le retrait facile des composants intégrés. En l’état normal, l’écoulement se fait gravitairement jusqu’au canal. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique du système de fermeture motorisé et le passage du canal n’est donc plus libre. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées dans le canal. La conduite de refoulement doit être passée dans un tuyau en polyéthylène soudé, et en plus dans un puits de décharge de pression pour la pome SPF 4500. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Grâce au système modulaire KESSEL, différentes pièces de rehausse ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose grande profondeur Nature du système: Installation individuelle Dispositif d’arrêt: Dispositif d'arrêt en composite Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 70 Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Clapets anti-retour motorisés: 1 Clapets anti-retour mécaniques: 1 Caractéristiques générales Couleur: noir Norme: ÖNORM B 2501 Nature des eaux usées: Eaux grises Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Protection anti-retour: Type 3 Homologation: Z-53.2-493 ATEX: non Dimensions Poids net: 111,86 kg Poids brut: 134,72 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Hauteur de chute: 15 mm Longueur: 1384 mm Largeur: 1200 mm Hauteur: 695 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 950 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Écoulement: écoulement linéaire Raccord de purge d’air (DN): 70 Distance entre le tuyau de sortie et le fond de la cuve: 120 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 135 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Volume utile: 20 l Volume de la cuve: 65 l Aide à l'installation Pompe: SPF 3000 Nombre de pompes: 1 Poids, pompe: 24 kg Type de raccord: Raccordement direct Courant nominal: 5,4 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,89 Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 36 m³/h Hauteur de relevage maxi: 17,5 m Régime: 2845 U/min Puissance P1: 3,2 kW Puissance P2: 2,7 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): 3 x C 16 A Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Plus Disjoncteur du moteur: oui Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 5,4 A Fusible requis (protection de ligne): 3 x C 16 A
Titre | Numéro d'article | ||
---|---|---|---|
Module rehausse LW 1000 dalle Accès LW 800, 411-660 mm, Classe K 3 | 8740002 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 668-917 mm, Classe K 3 | 8740003 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 396-645 mm, Classe A 15 | 8740004 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 653-902 mm, Classe L 15 | 8740005 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 661-910 mm, Classe K 3 | 8740008 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 918-1167 mm, Classe K 3 | 8740009 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 646-895 mm, Classe A 15 | 8740010 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 903-1152 mm, Classe L 15 | 8740011 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 911-1160 mm, Classe K 3 | 8740014 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1168-1417 mm, Classe K 3 | 8740015 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 896-1145 mm, Classe A 15 | 8740016 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1153-1402 mm, Classe L 15 | 8740017 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe A/B | 8740018 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1130-1379 mm, Classe D | 8740019 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1161-1410 mm, Classe K 3 | 8740020 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1418-1667 mm, Classe K 3 | 8740021 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1146-1395 mm, Classe A 15 | 8740022 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1403-1652 mm, Classe L 15 | 8740023 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe A/B | 8740024 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1380-1629 mm, Classe D | 8740025 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1411-1660 mm, Classe K 3 | 8740026 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1668-1917 mm, Classe K 3 | 8740027 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1396-1645 mm, Classe A 15 | 8740028 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1653-1902 mm, Classe L 15 | 8740029 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe A/B | 8740030 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1630-1879 mm, Classe D | 8740031 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1661-1910 mm, Classe K 3 | 8740032 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1646-1895 mm, Classe A 15 | 8740034 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe A/B | 8740036 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 1880-2129 mm, Classe D | 8740037 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1911-2160 mm, Classe K 3 | 8740038 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1896-2145 mm, Classe A 15 | 8740040 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe A/B | 8740042 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2130-2379 mm, Classe D | 8740043 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2161-2410 mm, Classe K 3 | 8740044 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2146-2395 mm, Classe A 15 | 8740046 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe A/B | 8740048 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2380-2629 mm, Classe D | 8740049 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2411-2660 mm, Classe K 3 | 8740050 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2396-2645 mm, Classe A 15 | 8740052 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe A/B | 8740054 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2630-2879 mm, Classe D | 8740055 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2661-2910 mm, Classe K 3 | 8740056 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2646-2895 mm, Classe A 15 | 8740058 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe A/B | 8740060 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 600, 2880-3129 mm, Classe D | 8740061 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2911-3160 mm, Classe K 3 | 8740062 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2896-3145 mm, Classe A 15 | 8740064 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 375-624 mm, Classe K 3 | 8740122 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 625-874 mm, Classe K 3 | 8740123 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 875-1124 mm, Classe K 3 | 8740124 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1125-1374 mm, Classe K 3 | 8740125 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1375-1624 mm, Classe K 3 | 8740126 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1625-1874 mm, Classe K 3 | 8740127 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1875-2124 mm, Classe K 3 | 8740128 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2125-2374 mm, Classe K 3 | 8740129 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2375-2624 mm, Classe K 3 | 8740130 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2625-2874 mm, Classe K 3 | 8740131 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 2875-3124 mm, Classe K 3 | 8740132 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe B | 8740141 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe B | 8740142 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe B | 8740143 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 620-869 mm, Classe D | 8740158 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 870-1119 mm, Classe D | 8740159 | Afficher | |
Module rehausse LW 1000 dalle Accès LW 800, 1120-1369 mm, Classe D | 8740160 | Afficher |
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher | |
Rallonge de rehausse 250 mm, pour module rehausse LW 1000 | 680370 | Afficher | |
Rallonge de rehausse 500 mm, pour module rehausse LW 1000 | 680371 | Afficher | |
Accessoires pour câbles | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour moteur | 80890 | Afficher | |
Kit de pose Thermostat, Hygrostat | 97713 | Afficher | |
Armoire électrique extérieure I:590 mm,pour installation gestionnaires | 97714 | Afficher | |
Témoin lumineux pour armoire électrique extérieure | 97715 | Afficher | |
Armoire électrique extérieure pour l’installation gestionnaires | 97716 | Afficher | |
Armoire électrique extérieure I:785 mm,pour installation gestionnaires | 97723 | Afficher | |
Armoire électrique extérieure I:1115mm,pour installation gestionnaires | 97724 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Set de protection pour la sonde optique | 28706 | Afficher | |
Gestionnaire Comfort Plus Mono/Duo, 400 V, (2x)4,0-6,3 A | 28787 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Joint pour SPF 1400 - SPF 4500 | 680052 | Afficher | |
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 | 680071 | Afficher | |
Support battant pour clapet motorisé et mécanique | 680101 | Afficher | |
Ouverture à une main DN 63 | 680380 | Afficher | |
Dispositif antiretour à gauche, avec clapet antiretour | 680381 | Afficher | |
Dispositif antiretour à droite, avec clapet antiretour | 680382 | Afficher | |
Conduite refoulem. dispos.d'arrêt Variante à gauche | 680383 | Afficher | |
Conduite refoulem.disposi.d'arrêt Variante à droite | 680384 | Afficher | |
Tuyau de refoulement Ecolift XL | 680385 | Afficher | |
Étrier de sécurité pour dispositif d’arrêt DN 63 | 680386 | Afficher | |
Couvercle verrouillage Ecolift XL Côté sortie | 680391 | Afficher | |
Nervure d'appui pour dispositif d’arrêt, support droit | 680397 | Afficher | |
Bride de pompe Ecolift XL, avec joint | 680398 | Afficher | |
Plaque de pompe Ecolift XL | 680399 | Afficher | |
Kit d’étanchéité Ecolift XL | 680418 | Afficher | |
Moteur d’entraînement à brancher, câble de 10 m | 680452 | Afficher | |
Kit de pièce rechange sonde opti. Câble de 10 m | 680455 | Afficher | |
Couvercle de recouvrement pour bride de pompe, d : 220 mm | 680460 | Afficher | |
Entraînement de pompe SPF 3000 400 V, S3, câble de 10 m | 680524 | Afficher | |
Tube plongeur pour Ecolift XL, 180 mm | 680827 | Afficher | |
Clapet anti-retour motorisés, avec support battant | 80038 | Afficher | |
Support battant pour clapet motorisé avec supp. battant | 80039 | Afficher | |
Support battant avec clapet mécanique, support battant | 80041 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Nature des eaux usées (abwasserart_de): Eaux grises
- Gestionnaire (schaltgeraet): Comfort Plus
- TÜV marque de test (pruefzeichen): ID 1111241794
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- (nennweite):
- Pompe (pumpe): SPF 3000
- Tension de service (betriebsspannung): 400 V
