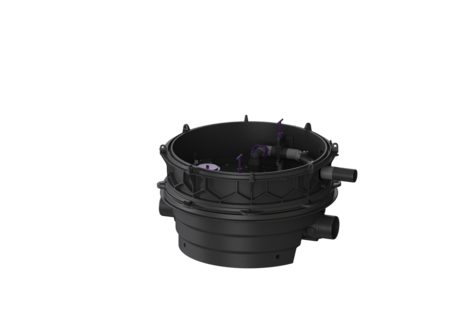

Poste de rel. a.-r. Ecolift XL

Mono, 2 clapets méc., SPF 1500-S3

8741003
8741003
Fiche technique du produit (PDF)

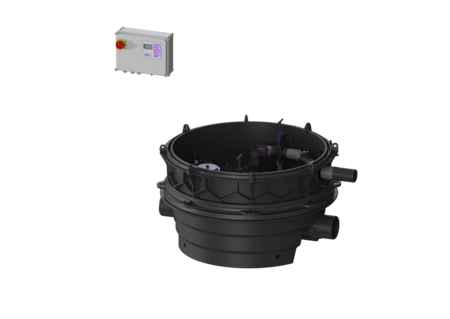

KESSEL Poste de rel. a.-r. Ecolift XL, eaux usées Eaux grises, Installation individuelle, 2 Clapets anti-retour mécaniques, avec une pompe SPF 1500-S1 submersible, dispositif d'alarme avec Sonde optique, gestionnaire Comfort Plus, Variante pose grande profondeur

    • Vidange des eaux usées sans interruption du service même en cas de panne de courant, tant qu'il n'y a pas de refoulement
    • faible insert de pompe
    • réduction des émissions de bruits
    Numéro d'article 8741003
    GTIN 4026092068205
    Groupe de remise 60

    Poste de rel. a.-r. Ecolift XL Mono, 2 clapets méc., SPF 1500-S3
    Le poste de relevage antiretour pour eaux usées sans matières fécales est équipé d’une pompe submersible, de deux systèmes de fermeture mécaniques ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistant durablement comprend un compartiment de pompe raccordé. Les fermetures rapides permettent le retrait facile des composants intégrés. En l’état normal, l’écoulement se fait gravitairement jusqu’au canal. En cas de refoulement, le système de fermeture est fermé par le retour de l’eau. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées dans le canal. La conduite de refoulement doit être passée dans un tuyau en polyéthylène soudé, et en plus dans un puits de décharge de pression pour la pome SPF 4500. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Grâce au système modulaire KESSEL, différentes pièces de rehausse ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose grande profondeur Nature du système: Installation individuelle Dispositif d’arrêt: Dispositif d'arrêt en composite Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 70 Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: ÖNORM B 2501 Nature des eaux usées: Eaux grises État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Protection anti-retour: Type 2 Homologation: Z-53.2-493 Dimensions Poids net: 111,83 kg Poids brut: 133,61 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Hauteur de chute: 15 mm Longueur: 1245 mm Largeur: 1200 mm Hauteur: 657 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 950 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Écoulement: écoulement linéaire Raccord de purge d’air (DN): 70 Distance entre le tuyau de sortie et le fond de la cuve: 120 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 135 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Volume utile: 20 l Volume de la cuve: 65 l Aide à l'installation Pompe: SPF 1500-S1 Nombre de pompes: 1 Poids, pompe: 24 kg Type de raccord: Raccordement direct Courant nominal: 2,7 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,77 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 28 m³/h Hauteur de relevage maxi: 7,5 m Régime: 1415 U/min Puissance P1: 1,4 kW Puissance P2: 1,1 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): 3 x C 16 A Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Plus Disjoncteur du moteur: oui Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): 3 x C 16 A
      Titre Numéro d'article
    8740002 Module rehausse LW1000 dalle Accès LW800, 411-660mm, Classe K3 8740002 Afficher
    8740003 Module rehausse LW1000 dalle Accès LW800, 668-917mm, Classe K3 8740003 Afficher
    8740004 Module rehausse LW1000 dalle Accès LW800, 396-645mm, Classe A15 8740004 Afficher
    8740005 Module rehausse LW1000 dalle Accès LW800, 653-902mm, Classe L15 8740005 Afficher
    8740008 Module rehausse LW1000 dalle Accès LW800, 661-910mm, Classe K3 8740008 Afficher
    8740009 Module rehausse LW1000 dalle Accès LW800, 918-1167mm, Classe K3 8740009 Afficher
    8740010 Module rehausse LW1000 dalle Accès LW800, 646-895mm, Classe A15 8740010 Afficher
    8740011 Module rehausse LW1000 dalle Accès LW800, 903-1152mm, Classe L15 8740011 Afficher
    8740014 Module rehausse LW1000 dalle Accès LW800, 911-1160mm, Classe K3 8740014 Afficher
    8740015 Module rehausse LW1000 dalle Accès LW800, 1168-1417mm, Classe K3 8740015 Afficher
    8740016 Module rehausse LW1000 dalle Accès LW800, 896-1145mm, Classe A15 8740016 Afficher
    8740017 Module rehausse LW1000 dalle Accès LW800, 1153-1402mm, Classe L15 8740017 Afficher
    8740018 Module rehausse LW1000 dalle Accès LW600, 1130-1379mm, Classe A/B 8740018 Afficher
    8740019 Module rehausse LW1000 dalle Accès LW600, 1130-1379mm, Classe D 8740019 Afficher
    8740020 Module rehausse LW1000 dalle Accès LW800, 1161-1410mm, Classe K3 8740020 Afficher
    8740021 Module rehausse LW1000 dalle Accès LW800, 1418-1667mm, Classe K3 8740021 Afficher
    8740022 Module rehausse LW1000 dalle Accès LW800, 1146-1395mm, Classe A15 8740022 Afficher
    8740023 Module rehausse LW1000 dalle Accès LW800, 1403-1652mm, Classe L15 8740023 Afficher
    8740024 Module rehausse LW1000 dalle Accès LW600, 1380-1629mm, Classe A/B 8740024 Afficher
    8740025 Module rehausse LW1000 dalle Accès LW600, 1380-1629mm, Classe D 8740025 Afficher
    8740026 Module rehausse LW1000 dalle Accès LW800, 1411-1660mm, Classe K3 8740026 Afficher
    8740027 Module rehausse LW1000 dalle Accès LW800, 1668-1917mm, Classe K3 8740027 Afficher
    8740028 Module rehausse LW1000 dalle Accès LW800, 1396-1645mm, Classe A15 8740028 Afficher
    8740029 Module rehausse LW1000 dalle Accès LW800, 1653-1902mm, Classe L15 8740029 Afficher
    8740030 Module rehausse LW1000 dalle Accès LW600, 1630-1879mm, Classe A/B 8740030 Afficher
    8740031 Module rehausse LW1000 dalle Accès LW600, 1630-1879mm, Classe D 8740031 Afficher
    8740032 Module rehausse LW1000 dalle Accès LW800, 1661-1910mm, Classe K3 8740032 Afficher
    8740034 Module rehausse LW1000 dalle Accès LW800, 1646-1895mm, Classe A15 8740034 Afficher
    8740036 Module rehausse LW1000 dalle Accès LW600, 1880-2129mm, Classe A/B 8740036 Afficher
    8740037 Module rehausse LW1000 dalle Accès LW600, 1880-2129mm, Classe D 8740037 Afficher
    8740038 Module rehausse LW1000 dalle Accès LW800, 1911-2160mm, Classe K3 8740038 Afficher
    8740040 Module rehausse LW1000 dalle Accès LW800, 1896-2145mm, Classe A15 8740040 Afficher
    8740042 Module rehausse LW1000 dalle Accès LW600, 2130-2379mm, Classe A/B 8740042 Afficher
    8740043 Module rehausse LW1000 dalle Accès LW600, 2130-2379mm, Classe D 8740043 Afficher
    8740044 Module rehausse LW1000 dalle Accès LW800, 2161-2410mm, Classe K3 8740044 Afficher
    8740046 Module rehausse LW1000 dalle Accès LW800, 2146-2395mm, Classe A15 8740046 Afficher
    8740048 Module rehausse LW1000 dalle Accès LW600, 2380-2629mm, Classe A/B 8740048 Afficher
    8740049 Module rehausse LW1000 dalle Accès LW600, 2380-2629mm, Classe D 8740049 Afficher
    8740050 Module rehausse LW1000 dalle Accès LW800, 2411-2660mm, Classe K3 8740050 Afficher
    8740052 Module rehausse LW1000 dalle Accès LW800, 2396-2645mm, Classe A15 8740052 Afficher
    8740054 Module rehausse LW1000 dalle Accès LW600, 2630-2879mm, Classe A/B 8740054 Afficher
    8740055 Module rehausse LW1000 dalle Accès LW600, 2630-2879mm, Classe D 8740055 Afficher
    8740056 Module rehausse LW1000 dalle Accès LW800, 2661-2910mm, Classe K3 8740056 Afficher
    8740058 Module rehausse LW1000 dalle Accès LW800, 2646-2895mm, Classe A15 8740058 Afficher
    8740060 Module rehausse LW1000 dalle Accès LW600, 2880-3129mm, Classe A/B 8740060 Afficher
    8740061 Module rehausse LW1000 dalle Accès LW600, 2880-3129mm, Classe D 8740061 Afficher
    8740062 Module rehausse LW1000 dalle Accès LW800, 2911-3160mm, Classe K3 8740062 Afficher
    8740064 Module rehausse LW1000 dalle Accès LW800, 2896-3145mm, Classe A15 8740064 Afficher
    8740122 Module rehausse LW1000 dalle Accès LW800, 375-624mm, Classe K3 8740122 Afficher
    8740123 Module rehausse LW1000 dalle Accès LW800, 625-874mm, Classe K3 8740123 Afficher
    8740124 Module rehausse LW1000 dalle Accès LW800, 875-1124mm, Classe K3 8740124 Afficher
    8740125 Module rehausse LW1000 dalle Accès LW800, 1125-1374mm, Classe K3 8740125 Afficher
    8740126 Module rehausse LW1000 dalle Accès LW800, 1375-1624mm, Classe K3 8740126 Afficher
    8740127 Module rehausse LW1000 dalle Accès LW800, 1625-1874mm, Classe K3 8740127 Afficher
    8740128 Module rehausse LW1000 dalle Accès LW800, 1875-2124mm, Classe K3 8740128 Afficher
    8740129 Module rehausse LW1000 dalle Accès LW800, 2125-2374mm, Classe K3 8740129 Afficher
    8740130 Module rehausse LW1000 dalle Accès LW800, 2375-2624mm, Classe K3 8740130 Afficher
    8740131 Module rehausse LW1000 dalle Accès LW800, 2625-2874mm, Classe K3 8740131 Afficher
    8740132 Module rehausse LW1000 dalle Accès LW800, 2875-3124mm, Classe K3 8740132 Afficher
    8740141 Module rehausse LW1000 dalle Accès LW800, 620-869mm, Classe B 8740141 Afficher
    8740142 Module rehausse LW1000 dalle Accès LW800, 870-1119mm, Classe B 8740142 Afficher
    8740143 Module rehausse LW1000 dalle Accès LW800, 1120-1369mm, Classe B 8740143 Afficher
    8740158 Module rehausse LW1000 dalle Accès LW800, 620-869mm, Classe D 8740158 Afficher
    8740159 Module rehausse LW1000 dalle Accès LW800, 870-1119mm, Classe D 8740159 Afficher
    8740160 Module rehausse LW1000 dalle Accès LW800, 1120-1369mm, Classe D 8740160 Afficher
      Titre Numéro d'article
      Titre Numéro d'article
    20162 Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
    28048 Kit compresseur de barbotage à l'air 28048 Afficher
    28792 GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
    680370 Rallonge de rehausse 250 mm, pour module rehausse LW 1000 680370 Afficher
    680371 Rallonge de rehausse 500 mm, pour module rehausse LW 1000 680371 Afficher
    97713 Kit de pose Thermostat, Hygrostat 97713 Afficher
    97714 Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
    97715 Témoin lumineux pour armoire électrique extérieure 97715 Afficher
    97716 Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
    97723 Armoire électrique extérieure I:785 mm,pour installation gestionnaires 97723 Afficher
    97724 Armoire électrique extérieure I:1115mm,pour installation gestionnaires 97724 Afficher
      Titre Numéro d'article
    28706 Set de protection pour la sonde optique 28706 Afficher
    28786 Gestionnaire Comfort Plus Mono/Duo, 400 V, (2x)2,5-4,0 A 28786 Afficher
    680034 Pile Pile 9 V 680034 Afficher
    680052 Joint pour SPF 1400 - SPF 4500 680052 Afficher
    680071 Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
    680098 Entraînement de pompe SPF 1500 400 V, S3, câble de 10 m 680098 Afficher
    680101 Support battant pour clapet motorisé et mécanique 680101 Afficher
    680380 Ouverture à une main DN 63 680380 Afficher
    680381 Dispositif antiretour à gauche, avec clapet antiretour 680381 Afficher
    680382 Dispositif antiretour à droite, avec clapet antiretour 680382 Afficher
    680383 Conduite refoulem. dispos.d'arrêt Variante à gauche 680383 Afficher
    680384 Conduite refoulem.disposi.d'arrêt Variante à droite 680384 Afficher
    680385 Tuyau de refoulement Ecolift XL 680385 Afficher
    680386 Étrier de sécurité pour dispositif d’arrêt DN 63 680386 Afficher
    680391 Couvercle verrouillage Ecolift XL Côté sortie 680391 Afficher
    680397 Nervure d'appui pour dispositif d’arrêt, support droit 680397 Afficher
    680398 Bride de pompe Ecolift XL, avec joint 680398 Afficher
    680399 Plaque de pompe Ecolift XL 680399 Afficher
    680418 Kit d’étanchéité Ecolift XL 680418 Afficher
    680455 Kit de pièce rechange sonde opti. Câble de 10 m 680455 Afficher
    680460 Couvercle de recouvrement pour bride de pompe, d : 220 mm 680460 Afficher
    680827 Tube plongeur pour Ecolift XL, 180 mm 680827 Afficher
    80041 Support battant avec clapet mécanique, support battant 80041 Afficher
    • Gestionnaire (schaltgeraet): Comfort Plus
    • TÜV marque de test (pruefzeichen): ID 1111241794
    • Nature des eaux usées (abwasserart_de): Eaux grises
    • Dispositif d’alarme (alarmgeber): Sonde optique
    • Pompe (pumpe): SPF 1500-S1
    • Type de détection du niveau (niveauerfassung_art): pneumatique
