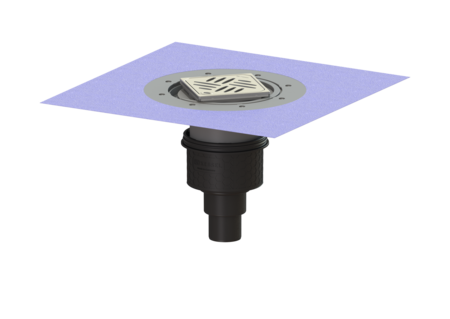

Siphon Ecoguss
DN 50, vertical, Variofix, Grille design
KESSEL Siphon Ecoguss, DN 50, tubulure vertical, type de couvercle Grille design, dispositif anti-odeur compris, réglable en trois dimensions, hauteur du revêtement de sol max. 24 mm, verrouillage Lock & Lift
- Matériau composite haute technologie Ecoguss
- Normes de protection anti-incendie maximales
- Insonorisation scientifiquement prouvé
Numéro d'article | 48458.53 |
---|---|
GTIN | 4026092052877 |
Groupe de remise | 40 |
Siphon Ecoguss DN 50, vertical, Variofix, Grille design
Le siphon Ecoguss avec embout de raccordement est un dispositif d'écoulement qui est équipé d’un dispositif anti-odeur amovible ainsi que d’un joint à lèvre et d’un cache de chantier. La matière composite recyclable Ecoguss répond aux exigences les plus élevées en matière d’isolation acoustique, résiste à la température et est anti corrosion. Il résiste à des températures entre 100 et 400°C. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Une liaison équipotentielle n’est pas requise. Modèle Système: 125 Étanchéité sur la rehausse: Membrane d'étanchéité jointe (MEj) Étanchéité sur le corps de base: Embout de raccordement Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 50 Diamètre extérieur (DA): 58 mm Homologation: Z-19.53-2414,Z-19.17-1719 Dispositif anti-odeur: compris Dimensions Poids net: 2,79 kg Poids brut: 3,55 kg Diamètre: 135 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 135 mm Largeur: 135 mm Dimensions d'emballage, longueur: 490 mm Dimensions d'emballage, largeur: 275 mm Dimensions d’emballage, hauteur: 495 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille design Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 120 mm Longueur du couvercle: 120 mm Hauteur de revêtement min.: 10 mm Surface: poncé Matériau du cadre: Acier inoxydable 14301 Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Grille Design: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, largeur: 132 mm Cadre, longueur: 132 mm Hauteur maxi du revêtement: 24 mm Rehausse: réglable en trois dimensions Forme rehausse: polygonale Matériau de la rehausse : ABS
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 | 48099 | Afficher | |
Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher | |
Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher | |
Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher | |
Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher | |
Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher | |
Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher | |
Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix | 27169 | Afficher | |
Corps de base Ecoguss DN 50, Sortie vertic. | 48458 | Afficher | |
Membrane d'étanchéité pour étanchéité composite liquide | 48651 | Afficher | |
Rehausse Variofix Gril. design Kessel, 304, Lock&Lift, L15 | 48904 | Afficher | |
Grille design Oval, Lock & Lift | 680225 | Afficher | |
Grille design KESSEL, Lock & Lift | 680226 | Afficher | |
Grille design Cross, Lock & Lift | 680235 | Afficher | |
Grille design Parade, Lock & Lift | 680236 | Afficher | |
Grille design Festival, Lock & Lift | 680237 | Afficher | |
Grille design Spot, Lock & Lift | 680238 | Afficher | |
Grille design Slot, Lock & Lift | 680239 | Afficher | |
Grille design Sticks, Lock & Lift | 680240 | Afficher | |
Clé de déverrouillage pour Lock & Lift | 680702 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 50
- Matériau corps de base (material_grundkoerper): Ecoguss
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
- Matériau du cadre (rahmen_material): Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck): ABS
- Type de raccordement (stutzen_ausfuehrung): vertical
- Classe de charge (belastungsklasse): L 15 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Membrane d'étanchéité jointe (MEj)
