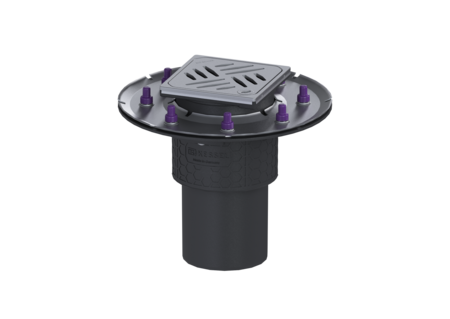

Siphon sol Practicus bride compr.
DN 100, verticale, Grille design
KESSEL Siphon sol Practicus bride compr., longueur du couvercle de recouvrement 120 mm, tubulure vertical, DN 100, dispositif anti-odeur compris, type de couvercle Grille design, grille design Kessel, réglable en hauteur
- Hygiène : matériau hygiénique, sans corrosion et durable
- Isolation phonique : excellente isolation phonique confirmée par l’institut Fraunhofer de Stuttgart
- Protection contre les incendies : peut se combiner au dispositif de protection contre les incendies et les fumées Fire-Kit
| Numéro d'article | 45219.63 |
|---|---|
| GTIN | 4026092052594 |
| Groupe de remise | 10 |
Siphon sol Practicus bride compr. DN 100, verticale, Grille design
Le siphon de sol / siphon de plancher Practicus en composite est destiné au drainage ponctuel ; il est équipé d'une bride de compression, d'un dispositif anti-odeur amovible, d'un joint à lèvre et d'un cache de protection pour la durée des travaux. Il comprend une rehausse télescopique réglable en hauteur en ABS. Cet écoulement répond à des exigences particulières en matière d'isolation acoustique, conformément aux mesures effectuées par l'Institut Fraunhofer de Stuttgart. La bride de compression est adaptée à l'utilisation de membranes d'étanchéité disponibles dans le commerce, conformément à la notice de montage, ainsi qu'à des membranes bitumineuses flammées. Pour garantir l'étanchéité, seules des membranes d'étanchéité testées par le fabricant doivent être utilisées. Modèle Système: 125 Étanchéité sur la rehausse: Embout de raccordement Étanchéité sur le corps de base: Bride de compression Garde d'eau: 50 mm Débit (l/s) avec débordement de 20 mm: 1,9 Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Product picture: 1300840015 Sectional views: 2146302643 Historical sectional views: 412433367 Historical images: 1638453770 Dimensions Poids net: 2,81 kg Poids brut: 3,44 kg Type de réglage de la hauteur: Rehausse télescopique Longueur: 273 mm Largeur: 273 mm Dimensions d'emballage, longueur: 400 mm Dimensions d'emballage, largeur: 300 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Raccordement tuyaux d’arrivée et de sortie: La tubulure de sortie est adaptée au raccordement aux tubes SML. Matériau corps de base: PP Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille design Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 120 mm Hauteur du couvercle: 16 mm Longueur du couvercle: 120 mm Matériau du cadre: Acier inoxydable 14301 Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Grille Design: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, largeur: 132 mm Cadre, longueur: 132 mm Rehausse: réglable en hauteur Matériau de la rehausse : ABS
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher |
 | Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher |
 | Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher |
 | Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher |
 | Bande d'étanchéité pour Système 125, Béton étanche | 48981 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix | 27169 | Afficher |
 | Corps de base Practicus Bride compr., DN 100, Sortie verticale | 45219 | Afficher |
 | Rehausse Gril. design Kessel, 304, Lock&Lift, L15 | 48201 | Afficher |
 | Bride de compression Ecoguss Systéme 125,y compris pinces de fixation | 48407 | Afficher |
 | Grille design Oval, Lock & Lift | 680225 | Afficher |
 | Grille design KESSEL, Lock & Lift | 680226 | Afficher |
 | Grille design Spot, Lock & Lift | 680238 | Afficher |
 | Grille design Slot, Lock & Lift | 680239 | Afficher |
 | Clé de déverrouillage pour Lock & Lift | 680702 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 100
- Matériau corps de base (material_grundkoerper):
PP
- Matériau du couvercle de recouvrement (abdeckung_material):
Acier inoxydable 14301
- Matériau du cadre (rahmen_material):
Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck):
ABS
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Classe de charge (belastungsklasse): L 15 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Embout de raccordement
