Clapet antiretour avec pompe Pumpfix F

Solution unique en cas de refoulement.

Plus qu’un clapet antiretour : le système Pumpfix F est le seul clapet antiretour à lutter contre le refoulement. Dans le cadre d’un fonctionnement normal, le clapet antiretour avec pompe élimine constamment les eaux usées, sans utiliser d’énergie mais en se servant de la pente menant à la canalisation. En cas de refoulement, le clapet se ferme automatiquement et les éventuelles eaux usées sont pompées contre la pression de refoulement. La roue de coupe intégrée broie les solides, si bien que le clapet Pumpfix F convient également aux eaux vannes. Il peut également drainer les escaliers d'une cave jusqu'à 5 m².

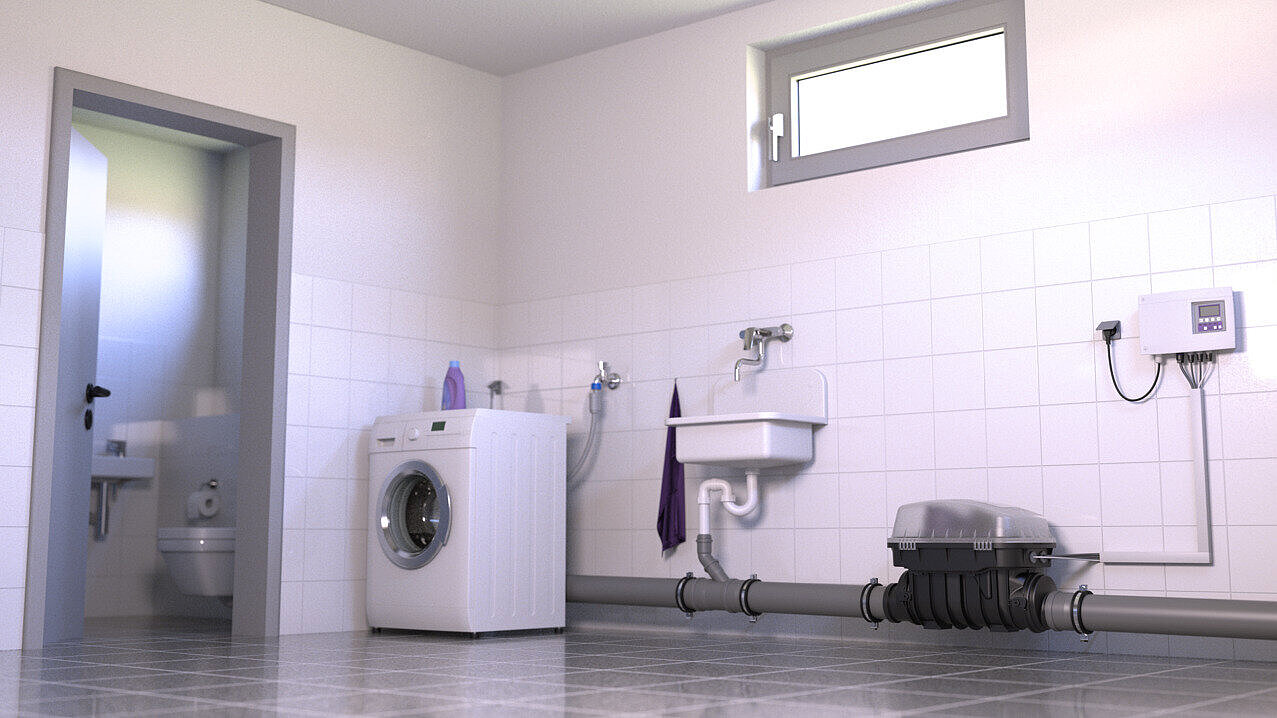

Le Pumpfix F est disponible en deux variantes : pour une pose dans une conduite d'eaux usées hors sol et pour une pose encastrée en dalle, ici au choix avec un couvercle de recouvrement noir ou carrelable.

Avantages  Aperçu des articles

Principe de fonctionnement

Le système Pumpfix F est le seul clapet antiretour à fonction hybride : dans le cadre d’un fonctionnement normal, il utilise la pente naturelle jusqu’à la canalisation. En cas de refoulement de la canalisation, la pompe est automatiquement activée pour drainer contre la pression de refoulement.

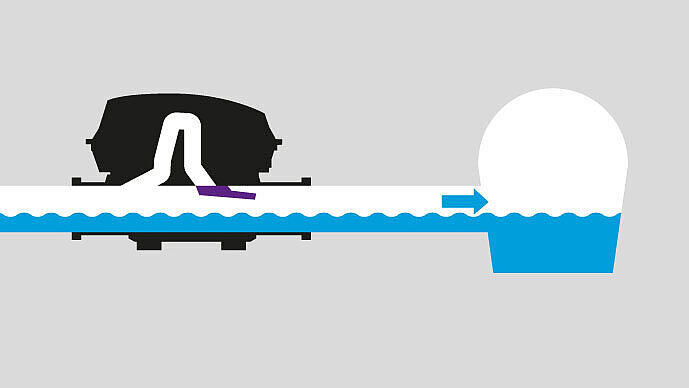

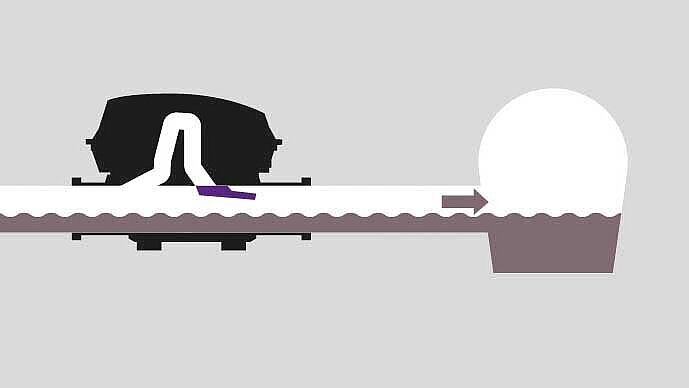

Graphique fonctionnel du clapet antiretour avec pompe Pumpfix F: 1 Fonctionnement normal

Fonctionnement normal

L’écoulement des eaux usées se produit via la pente naturelle jusqu’à la canalisation.

Graphique fonctionnel du clapet antiretour avec pompe Pumpfix F: 2 Refoulement

Protection antiretour

Le clapet antiretour est fermé,

Graphique fonctionnel du clapet antiretour avec pompe Pumpfix F: 3 Évacuation en cas de refoulement

Évacuation

Vidange des eaux usées pendant la phase de mise en charge.

Kit d'installation pour la dalle de fondation

Le clapet antiretour peut être pose encastrée en dalle et peut également être installé dans du béton étanche au moyen d'une rallonge avec bride centrale et barrage d'humidité en élastomère. Le couvercle de finition avec siphon intégré veille à ce que les eaux de surface accumulées par exemple soient refoulées dans le canal malgré le refoulement en cas de rupture de tuyau.

Système d'autodiagnostic

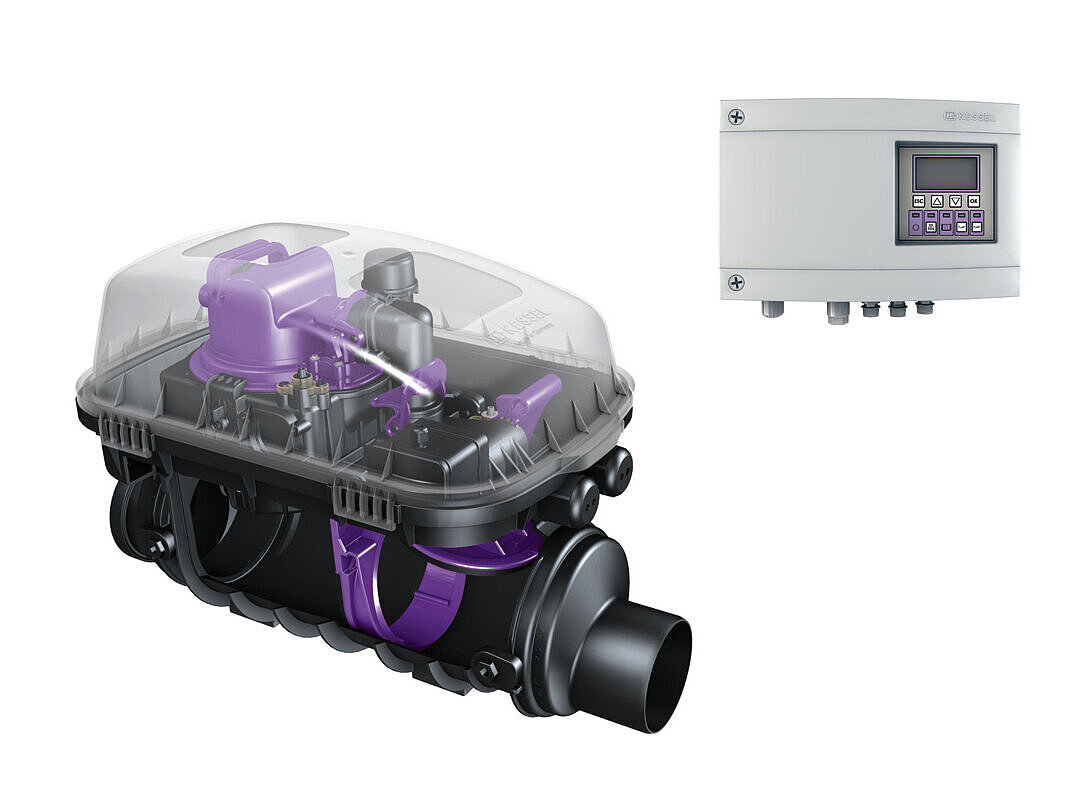

Le système comporte un gestionnaire Comfort prêt au raccordement, avec un système d'autodiagnostic SDS, un afficheur indiquant l'état de fonctionnement et les instructions de maintenance, ainsi qu'une option de raccordement pour la technologie de commande centralisée. Le raccordement ne nécessite pas l'intervention d'un électricien.

Clapet antiretour avec pompe Pumpfix F


Pose encastrée en dalle

  Type de couvercleDiamètre nominal (DN)LongueurLargeur Numéro d'article
24000S24000S Couvercle avec grille 590  mm 590  mm 24000S
Afficher
24100S24100S Couvercle avec grille 100 642  mm 590  mm 24100S
Afficher
24125S24125S Couvercle avec grille 125 645  mm 590  mm 24125S
Afficher
24150S24150S Couvercle avec grille 150 656  mm 590  mm 24150S
Afficher
24200S24200S Couvercle avec grille 200 720  mm 590  mm 24200S
Afficher

  Type de couvercleDiamètre nominal (DN)LongueurLargeur Numéro d'article
24100X24100X Couvercle carrelable 100 642  mm 590  mm 24100X
Afficher
24125X24125X Couvercle carrelable 125 645  mm 590  mm 24125X
Afficher
24150X24150X Couvercle carrelable 150 656  mm 590  mm 24150X
Afficher
24200X24200X Couvercle carrelable 200 720  mm 590  mm 24200X
Afficher

Installation dans une conduite d'eaux usées hors sol

  Diamètre nominal (DN)LongueurLargeur Numéro d'article
2400024000 542  mm 350  mm 24000
Afficher
2410024100 100 643  mm 350  mm 24100
Afficher
2412524125 125 645  mm 350  mm 24125
Afficher
2415024150 150 656  mm 350  mm 24150
Afficher
2420024200 200 720  mm 350  mm 24200
Afficher

Set de construction et de technologique

  Type de couvercleType d'installation Numéro d'article
24000-RBK
Capot de protection sur la conduite d'évacuation des eaux usées hors sol 24000-RBK
Afficher
24000S-RBK
Couvercle avec grille pose encastrée en dalle 24000S-RBK
Afficher
24000X-RBK
Couvercle carrelable pose encastrée en dalle 24000X-RBK
Afficher

  Titre Numéro d'article
20000-TK20000-TKKit technologique pour Ecolift et Pumpfix F20000-TK
Afficher

Vous n’avez pas trouvé le produit qui vous convient ?

En complément à nos clapets antiretour standard, nous développons, à la demande du client, des solutions individuelles répondant à des exigences particulières en termes de forme, de fonction et de dimensionnement.

Solutions personnalisées
