Cl. anti-ret. av. pompe Pumpfix F
DN 125, hors sol

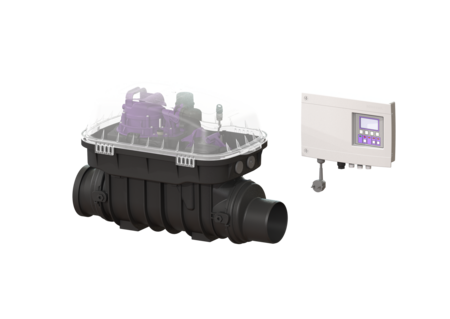

KESSEL Cl. anti-ret. av. pompe Pumpfix F, eaux usées Eaux vannes, avec une pompe SPZ 1000 submersible, DN 125, type de couvercle Capot de protection, verrouillage Fermeture à clip, détection du niveau Sonde optique
- Clapet antiretour avec pompe : l’écoulement se fait gravitairement jusqu’au canal - insert de pompe qu’en cas de refoulement
- Pose flexible, différents couvercles de protection avec Siphon pour la pose dans la dalle de fondation
- Silencieux et peu encombrant
Numéro d'article | 24125 |
---|---|
GTIN | 4026092046494 |
Groupe de remise | 30 |
Cl. anti-ret. av. pompe Pumpfix F DN 125, hors sol
Le clapet antiretour avec pompe premium pour eaux usées avec et sans matières fécales est équipé d'une pompe et d'un système de fermeture motorisé. À l'état normal, la section de conduit est ouverte librement. En cas de refoulement, le système de fermeture motorisé est fermé automatiquement. L’écoulement pendant la phase de montée en charge se produit via la pompe avec un outil trachant intégré. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Modèle Verrouillage d'urgence: oui Type de commande: Gestionnaire Type de protection de la sonde: IP 68 (3 m/48h) Clapets anti-retour motorisés: 1 Caractéristiques générales Couleur: noir Diamètre nominal (DN): 125 Diamètre extérieur (DA): 125 mm Nature des eaux usées: Eaux vannes Type d'installation: sur la conduite d'évacuation des eaux usées hors sol État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-388 Type de moteur: KSM 140 Type de protection moteur: IP 68 (3m/48h) Dimensions Poids net: 20 kg Poids brut: 25,5 kg Hauteur de chute: 9 mm Profondeur de pose: 500 - 640 mm Longueur: 645 mm Largeur: 350 mm Hauteur: 422 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 385 mm Dimensions d’emballage, hauteur: 465 mm Cuve/corps de base Type de raccordement: avec extrémité pointue et manchon Caractéristiques fonctionnelles Type de couvercle: Capot de protection Matériau du couvercle de recouvrement: Composite Couleur du couvercle: transparent Largeur du couvercle: 350 mm Hauteur du couvercle: 165 mm Longueur du couvercle: 542 mm Verrouillage: Fermeture à clip Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Type câble d'alimentation moteur: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Type câble d'alimentation sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Dispositif d’alarme: Sonde optique Nature de détection du niveau: Sonde optique Type de détection du niveau: optique Type de protection du gestionnaire: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Code d'activation pour contact sec | 80077 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour moteur | 80890 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Couvercle de verrouillage Côté arrivée | 28052 | Afficher | |
Couvercle de verrouillage Côté sortie | 28056 | Afficher | |
Ventilation avec filtre à charbon actif | 28060 | Afficher | |
Filtre à charbon actif 5 pièces | 28061 | Afficher | |
Gestionnaire Comfort 230 V, Ecolift, Pumpfix F de 01/2011 | 28071 | Afficher | |
Pompe de remplacement KTP/SPZ1000 230 V, câble de 5 mètres de long | 28351 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Support battant pour clapet motorisé et mécanique | 680101 | Afficher | |
Sortie de refoulement avec dispositif antiretour | 680104 | Afficher | |
Kit d’étanchéité Pumpfix, Ecolift | 70319 | Afficher | |
Clapet anti-retour motorisés, avec support battant | 80038 | Afficher | |
Support battant pour clapet motorisé avec supp. battant | 80039 | Afficher | |
Moteur d’entraînement montage prêt au raccordem., câble de 5 m | 80076 | Afficher | |
Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher | |
Adaptateur Kit de sonde optique | 80892 | Afficher | |
Capot de protection transparent | 83031 | Afficher | |
Rehausse pour fixer un capot de protection | 83032 | Afficher | |
Extrémité pointue DN 125, avec joint | 83082 | Afficher | |
Manchon DN 125, avec joint | 83086 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Diamètre nominal (DN) (nennweite): 125
- Gestionnaire (schaltgeraet): Comfort
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241793
- Type d'installation (einbausituation): sur la conduite d'évacuation des eaux usées hors sol
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Longueur (laenge): 645 mm
- Largeur (breite): 350 mm
