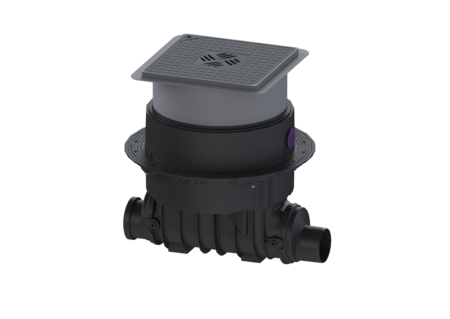

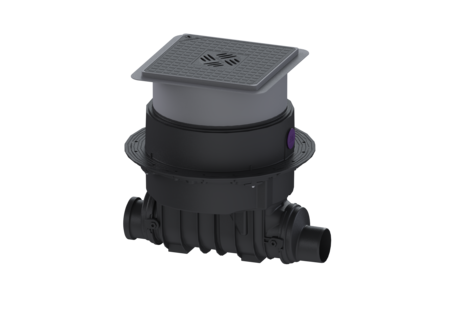

Cl. anti-ret. av. pompe Pumpfix F
DN 100, Dalle, noir
KESSEL Cl. anti-ret. av. pompe Pumpfix F, eaux usées Eaux vannes, avec une pompe SPZ 1000 submersible, DN 100, type de couvercle Couvercle avec grille, verrouillage Lock & Lift, détection du niveau Sonde optique
- Clapet antiretour avec pompe : l’écoulement se fait gravitairement jusqu’au canal - insert de pompe qu’en cas de refoulement
- Pose flexible, différents couvercles de protection avec Siphon pour la pose dans la dalle de fondation
- Silencieux et peu encombrant
Numéro d'article | 24100S |
---|---|
GTIN | 4026092046524 |
Groupe de remise | 30 |
Cl. anti-ret. av. pompe Pumpfix F DN 100, Dalle, noir
Le clapet antiretour avec pompe premium pour eaux usées avec et sans matières fécales est équipé d'une pompe et d'un système de fermeture motorisé. À l'état normal, la section de conduit est ouverte librement. En cas de refoulement, le système de fermeture motorisé est fermé automatiquement. L’écoulement pendant la phase de montée en charge se produit via la pompe avec un outil trachant intégré. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Modèle Verrouillage d'urgence: oui Type de commande: Gestionnaire Type de protection de la sonde: IP 68 (3 m/48h) Clapets anti-retour motorisés: 1 Caractéristiques générales Couleur: noir Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Nature des eaux usées: Eaux vannes Type d'installation: pose encastrée en dalle État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-388 Type de moteur: KSM 140 Type de protection moteur: IP 68 (3m/48h) Dispositif anti-odeur: Multistop Dimensions Poids net: 29,2 kg Poids brut: 32 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 750 mm Dimensions d'encastrement, longueur: 750 mm Hauteur de chute: 9 mm Profondeur de pose: 516 - 669 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 642 mm Largeur: 590 mm Dimensions d'emballage, longueur: 785 mm Dimensions d'emballage, largeur: 615 mm Dimensions d’emballage, hauteur: 550 mm Cuve/corps de base Type de raccordement: avec extrémité pointue et manchon Caractéristiques fonctionnelles Type de couvercle: Couvercle avec grille Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Type câble d'alimentation moteur: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Type câble d'alimentation sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Dispositif d’alarme: Sonde optique Nature de détection du niveau: Sonde optique Type de détection du niveau: optique Type de protection du gestionnaire: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Code d'activation pour contact sec | 80077 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour moteur | 80890 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher | |
Rallonge de rehausse H : 200 mm | 83070 | Afficher | |
Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher | |
Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Couvercle de verrouillage Côté arrivée | 28054 | Afficher | |
Couvercle de verrouillage Côté sortie | 28056 | Afficher | |
Ventilation avec filtre à charbon actif | 28060 | Afficher | |
Filtre à charbon actif 5 pièces | 28061 | Afficher | |
Gestionnaire Comfort 230 V, Ecolift, Pumpfix F de 01/2011 | 28071 | Afficher | |
Kit de remplacement des lames KTP 1000 / SPZ 1000 | 28075 | Afficher | |
Pompe de remplacement KTP/SPZ1000 230 V, câble de 5 mètres de long | 28351 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Raccord d'évacuation DN 70, pour Pumpfix, Ecolift, Aqualift F | 680075 | Afficher | |
Support battant pour clapet motorisé et mécanique | 680101 | Afficher | |
Sortie de refoulement avec dispositif antiretour | 680104 | Afficher | |
Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher | |
Raccord d'évacuation DN 70, avec joint | 680215 | Afficher | |
Joint couvercle de protection, système 330 mm | 686114 | Afficher | |
Kit d’étanchéité Pumpfix, Ecolift | 70319 | Afficher | |
Clapet anti-retour motorisés, avec support battant | 80038 | Afficher | |
Support battant pour clapet motorisé avec supp. battant | 80039 | Afficher | |
Moteur d’entraînement montage prêt au raccordem., câble de 5 m | 80076 | Afficher | |
Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher | |
Adaptateur Kit de sonde optique | 80892 | Afficher | |
Couvercle protection 366 x 366 mm avec corps d'avaloir plat,Multistop noir | 830046 | Afficher | |
Rehausse système 400 verrouillable, gris argenté | 830065 | Afficher | |
Extrémité pointue DN 100, avec joint | 83081 | Afficher | |
Manchon DN 100, avec joint | 83085 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Diamètre nominal (DN) (nennweite): 100
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet): Comfort
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241793
- Type d'installation (einbausituation): pose encastrée en dalle
- Type de couvercle (abdeckungsart): Couvercle avec grille
- Longueur (laenge): 642 mm
- Largeur (breite): 590 mm
