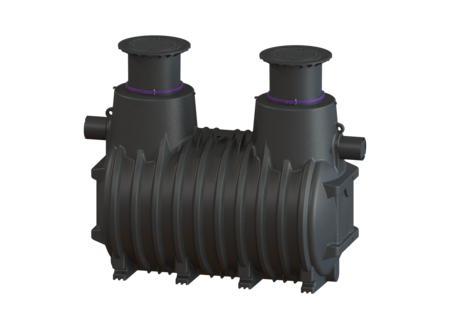

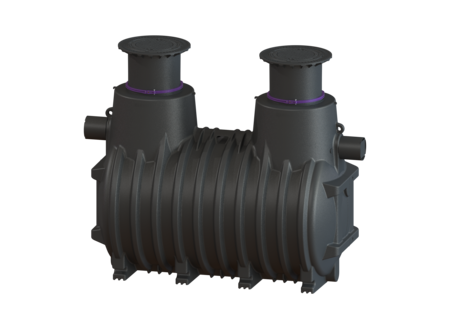

Séparateurs hydrocarbures EasyOil
ground, NS 20, Sys. B, 5800 l, Cl. B

KESSEL Séparateurs hydrocarbures EasyOil, taille nominale 20,00, classe de charge B 125, largeur du couvercle de recouvrement 648 mm, longueur du couvercle de recouvrement 648 mm, pose enterrée, capacité du débourbeur 4000 l, volume 12386,88 dm³, volume total 5800 l
- Étanchéité assurée jusqu’au bord supérieur du terrain
- Résistant et adapté au biodiesel jusqu’à 100 %
- Adapté aux stations-service avec distributeurs de carburant à haute performance, E 10 et biodiesel
Numéro d'article | 99620.80B |
---|---|
GTIN | 4026092058930 |
Groupe de remise | 60 |
Séparateurs hydrocarbures EasyOil ground, NS 20, Sys. B, 5800 l, Cl. B
Le séparateur pour hydrocarbures est approprié à une pose enterrée. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’un dispositif de fermeture automatique. Un ou plusieurs couvercles étanches aux eaux d'infiltration facilitent l’accès pour les travaux de nettoyage et d'entretien. Prévoir sur site une dalle de répartition de la charge pour la classe de charge D. Les plans d'armature sont disponibles auprès de KESSEL. Raccordement sur site de l’entrée et de la sortie en tuyau PE-HD selon DIN 19537, en tuyau PVC-KG selon DIN 19534, PP ou AS sur des manchons en acier inoxydable fournis par l’usine. Veuillez respecter les normes en vigueur, après avoir sélectionné les matériaux et les joints. Matériau PE garanti 20 ans. Modèle Taille nominale (NS): 20,00 Débourbage: manuel avec tuyau d’aspiration Filtre à coalescence: non Capacité de charge (DIN 19901): E2 Caractéristiques générales Matériau: PE Type d'installation: pose enterrée État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Homologation: Z-83.8-55 Classe de séparation : Système B (anciennement classe II) Gamme d’application pour hydrocarbures: de 0,85 à 0,95 g/cm3 Dimensions Poids net: 595 kg Poids brut: 595 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 1810 mm Surplomb: 130 mm PST: 700 - 1.800 T-PST: 180 Longueur maxi: 3460 mm Profondeur de pose: 870 - 1250 mm Type de réglage de la hauteur: Rehausse télescopique, inclinable 5 degrés Dimensions du conditionnement, longueur: 3110 mm Dimensions du conditionnement, largeur: 1760 mm Dimensions d'emballage, longueur: 3060 mm Dimensions d'emballage, largeur: 1760 mm Dimensions d’emballage, hauteur: 2300 mm Cuve/corps de base Distance entre le tuyau de sortie et le fond de la cuve: 1600 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1630 mm Diamètre extérieur de la sortie (DA): 200 mm Diamètre nominal de la sortie (DN): 200 mm Diamètre nominal de l’arrivée (DA): 200 mm Diamètre nominal de l’arrivée (DN): 200 mm Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Largeur du couvercle: 648 mm Hauteur du couvercle: 95 mm Longueur du couvercle: 648 mm Verrouillage: non verrouillable Classe de charge: B 125 (EN 124) Étanchéité: anti-odeur et étanche à l'eau Contenance d'eaux usées Volume total: 5800 l Contenance du débourbeur: 4000 l Volume maxi d’effluents légers: 470 l Commande Gestionnaire: non
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
![]() | GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher |
![]() | Regard de dispositif d'échantill. LW 1000, DN 200, classe B | 9151020B | Afficher |
![]() | Rallonge de rehausse Système 400, H : 600 mm, à raccourcir | 915402 | Afficher |
![]() | Regard de dispositif d'échantill. LW 400, DN 200, classe A | 915880A-200 | Afficher |
![]() | Regard de dispositif d'échantill. LW 400, DN 200, classe B | 915880B-200 | Afficher |
![]() | Regard de dispositif d'échantill. DN 200, classe A | 915883A | Afficher |
![]() | Regard de dispositif d'échantill. DN 200, classe B | 915883B | Afficher |
![]() | Armoire intégrée pour montage en saillie | 917413 | Afficher |
![]() | Armoire intégrée pour montage intégré | 917414 | Afficher |
![]() | Rallonge de rehausse d : 600 mm, Hausse : 500 mm | 917460 | Afficher |
Système d'aspiration d'huile DN 200 | 917808 | Afficher | |
![]() | Disp. d'asp. des b. monté d'usine DN 200 | 917809 | Afficher |
![]() | Appareil de mesure SonicControl, type OA | 917826 | Afficher |
![]() | Appareil de mesure SonicControl, type O | 917828 | Afficher |
![]() | Mesureur SonicControl, Type A | 917830 | Afficher |
![]() | Kit de rallonge de câble 10m, pour SonicControl LFA | 917861 | Afficher |
![]() | Kit de rallonge de câble 20m, pour SonicControl LFA | 917862 | Afficher |
![]() | Kit de rallonge de câble 30m, pour SonicControl LFA | 917863 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
![]() | Anneau de maintien pour rehausses d : 600 mm | 680276 | Afficher |
![]() | Clé d'ouverture pour couvercles de protection | 680278 | Afficher |
![]() | Interrupteur à flotteur avec densité 0,97 g/cm3 | 680299 | Afficher |
![]() | Interrupteur à flotteur avec densité 0,92 g/cm3 | 680300 | Afficher |
![]() | Interrupteur à flotteur avec densité 0,87 g/cm3 | 680301 | Afficher |
![]() | Couvercle de protection Classe B, fonte grise, non verrouillé | 680321 | Afficher |
![]() | Rehausse d : 630 mm, étanche à l'eau | 680324 | Afficher |
![]() | Joint d: 630 mm, à partir de 01/2015 | 860104 | Afficher |
![]() | Outil pour couvercle | 917112 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Déclaration de performance |
- Matériau (material):
PE
- (uebereinstimmungsnachweis):
Z-83.8-55
- Type d'installation (einbausituation):
pose enterrée
- Taille nominale (NS) (nenngroesse): 20
- Classe de charge (belastungsklasse): B 125 (EN 124)
- Profondeur de pose (einbautiefe): 870 mm
- Volume total (gesamtvolumen): 5.800 l
