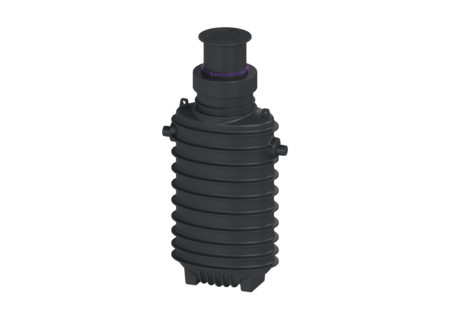

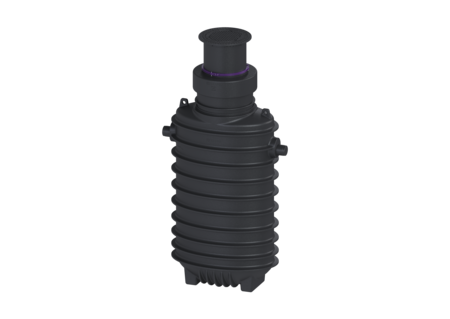

Sépara. graisses EasyClean ground
NS 10, Standard, 1170-1720 mm, Classe D
KESSEL Sépara. graisses EasyClean ground, vidange Standard, taille nominale 10,00, classe de charge D 400, pose enterrée, profondeur de pose 1170 - 1720 mm, type d'évacuation manuel avec tuyau d’aspiration, verrouillage Lock & Lift
- Rehausse télescopique avec couvercles de protection étanches aux odeurs pour différentes classes de charge
- Résistants aux eaux souterraines
- Fonctionnement ne nécessitant qu'un minimum d'entretien
Numéro d'article | 95100-170D |
---|---|
GTIN | 4026092100608 |
Groupe de remise | 60 |
Sépara. graisses EasyClean ground NS 10, Standard, 1170-1720 mm, Classe D
Le séparateur pour eaux grasses est adapté à une pose enterrée et la cuve est dépourvue de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure concave assurant une évacuation rapide. L’accès pour les travaux de vidange et d’entretien s’effectue via une ouverture de maintenance. La vidange manuelle se fait avec le couvercle ouvert. Prévoir sur site une dalle de répartition de la charge pour la classe de charge D. Les plans d'armature font partie des manuels d'installation et sont disponibles auprès de KESSEL. La cuve dispose d'une étanchéité aux eaux souterraines jusqu'au bord supérieur du terrain. Matériau PE garanti 20 ans. Modèle Remarque concernant la profondeur de pose: Encastrement dans la terre profondeur hors gel 1700 mm Variante d'évacuation: Standard Système Schredder-Mix: non Panier à boue: non Taille nominale (NS): 10,00 SonicControl: non Dispositif de remplissage selon DIN 1988: non Débourbage: manuel avec tuyau d’aspiration Capacité de charge (DIN 19901): E4 Caractéristiques générales Matériau: PE Norme: EN 1825, DIN 4040-100 Type d'installation: pose enterrée État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Dimensions Poids net: 370 kg Poids brut: 370 kg Profondeur de pose: 1170 - 1720 mm Type de réglage de la hauteur: Rehausse télescopique, inclinable 5 degrés Longueur: 1870 mm Largeur: 1090 mm Hauteur: 2795 mm Dimensions d'emballage, longueur: 3000 mm Dimensions d'emballage, largeur: 2900 mm Dimensions d’emballage, hauteur: 1240 mm Cuve/corps de base Distance entre le tuyau de sortie et le fond de la cuve: 2100 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 2170 mm Diamètre extérieur de la sortie (DA): 160 mm Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux en PVC et de moulage en fonte selon DIN 19534, PP ou AS Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Verrouillage: Lock & Lift Classe de charge: D 400 (EN 124) Étanchéité: anti-odeur et étanche à l'eau Contenance d'eaux usées Contenu du séparateur: 1100 l Épaisseur de la couche de graisse maximale: 385 mm Volume total: 2100 l Contenance du débourbeur: 1000 l Volume maxi de graisse: 400 l Commande Gestionnaire: non
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Regard de dispositif d'échantill. LW 1000, DN 150, classe D | 9151015D | Afficher | |
Rallonge de rehausse Système 400, H : 600 mm, à raccourcir | 915402 | Afficher | |
Regard de dispositif d'échantill. LW 400, DN 100/150, classe D | 915880D | Afficher | |
Regard de dispositif d'échantill. DN 150, classe D | 915882D | Afficher | |
Armoire intégrée pour montage en saillie | 917413 | Afficher | |
Armoire intégrée pour montage intégré | 917414 | Afficher | |
Vidange directe Raccord pour tuyau d'évacuation à droite | 917419.00 | Afficher | |
Vidange directe Raccord pour tuyau d'évacuation à gauche | 917419.50 | Afficher | |
Vidange directe LW400,Raccord pour tuyau d'éva. à droite | 917420.00 | Afficher | |
Kit de connexion pour séparateurs à pose enterrée | 917421 | Afficher | |
Regard d'évacuation LW 400, séparateurs enterrés, D | 917422D | Afficher | |
Appareil de mesure SonicControl,pour séparateurs de graisse | 917821 | Afficher | |
Passage de câble SonicControl Kit pour séparateur à graisses enterré | 917823 | Afficher | |
Kit de rallonge de câble 10m, pour SonicControl sépar. à graisses | 917871 | Afficher | |
Kit de rallonge de câble 20m, pour SonicControl sépar. à graisses | 917872 | Afficher | |
Kit de rallonge de câble 30m, pour SonicControl sépar. à graisses | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Anneau de maintien pour rehausses d : 600 mm | 680276 | Afficher | |
Clé d'ouverture pour couvercles de protection | 680278 | Afficher | |
Joint pour couvercle de protection, verrouillé | 680323 | Afficher | |
Rehausse d : 630 mm, étanche à l'eau | 680324 | Afficher | |
Couvercle de protection LW 600 Lock&Lift, classe D, séparateur | 681104 | Afficher | |
Joint d: 630 mm, à partir de 01/2015 | 860104 | Afficher | |
Outil pour couvercle | 917112 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau (material): PE
- Type d'installation (einbausituation): pose enterrée
- Taille nominale (NS) (nenngroesse): 10
- Classe de charge (belastungsklasse): D 400 (EN 124)
- Profondeur de pose (einbautiefe): 1.170 mm
