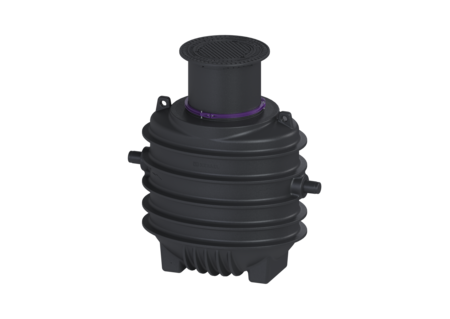

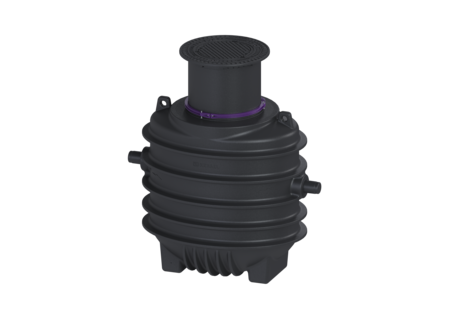

Sépara. graisses EasyClean ground
NS 1, Direct, 900-1190 mm, D, à gauche
KESSEL Sépara. graisses EasyClean ground, vidange Direct, taille nominale, classe de charge D 400, à l'extérieur des bâtiments – pose enterrée, profondeur de pose 900 - 1190 mm, type d'évacuation manuel, sens de l'écoulement à gauche
- Élimination propre et sans odeur
- Lieu d'élimination défini
- Vidange complète du séparateur
Numéro d'article | 95010-120D-DL |
---|---|
GTIN | 4026092101025 |
Groupe de remise | 60 |
Sépara. graisses EasyClean ground NS 1, Direct, 900-1190 mm, D, à gauche
Le séparateur pour eaux grasses est adapté à une pose enterrée et la cuve est dépourvue de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure concave assurant une évacuation rapide. L’accès pour les travaux de vidange et d’entretien s’effectue via une ouverture de maintenance. Une canne d'aspiration directe est disponible pour la vidange manuelle. Prévoir sur site une dalle de répartition de la charge pour la classe de charge D. Les plans d'armature font partie des manuels d'installation et sont disponibles auprès de KESSEL. La cuve dispose d'une étanchéité aux eaux souterraines jusqu'au bord supérieur du terrain. Matériau PE garanti 20 ans Modèle Remarque concernant la profondeur de pose: Pose enterrée à une profondeur hors gel de 1200 mm Sens de l'écoulement: à gauche Variante d'évacuation: Direct Taille nominale (NS): 1 Dispositif d'évacuation: Tuyau d’évacuation Débourbage: manuel Capacité de charge (DIN 19901): E4 Caractéristiques générales Matériau: PE Norme: EN 1825, DIN 4040-100 Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Dimensions Poids net: 220 kg Poids brut: 220 kg Diamètre: 648 mm Profondeur de pose: 900 - 1190 mm Longueur: 1700 mm Largeur: 1090 mm Hauteur: 1515 mm Dimensions d'emballage, longueur: 1300 mm Dimensions d'emballage, largeur: 2200 mm Dimensions d’emballage, hauteur: 1665 mm Cuve/corps de base Distance entre le tuyau de sortie et le fond de la cuve: 800 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 870 mm Diamètre nominal de la sortie (DN): 100 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux en PVC et de moulage en fonte selon DIN 19534, PP ou AS Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Verrouillage: Lock & Lift Classe de charge: D 400 (EN 124) Étanchéité: anti-odeur et étanche à l'eau Contenance d'eaux usées Contenu du séparateur: 550 l Épaisseur de la couche de graisse maximale: 42 mm Volume total: 650 l Contenance du débourbeur: 100 l Volume maxi de graisse: 40 l
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Regard de dispositif d'échantill. LW 1000, DN 100, classe D | 9151010D | Afficher | |
Rallonge de rehausse Système 400, H : 600 mm, à raccourcir | 915402 | Afficher | |
Regard de dispositif d'échantill. LW 400, DN 100/150, classe D | 915880D | Afficher | |
Regard de dispositif d'échantill. d: 450 mm, DN 100, classe D | 915881D | Afficher | |
Armoire intégrée pour montage en saillie | 917413 | Afficher | |
Armoire intégrée pour montage intégré | 917414 | Afficher | |
Regard d'évacuation LW 400, séparateurs enterrés, D | 917422D | Afficher | |
Appareil de mesure SonicControl,pour séparateurs de graisse | 917821 | Afficher | |
Kit de rallonge de câble 10m, pour SonicControl sépar. à graisses | 917871 | Afficher | |
Kit de rallonge de câble 20m, pour SonicControl sépar. à graisses | 917872 | Afficher | |
Kit de rallonge de câble 30m, pour SonicControl sépar. à graisses | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Anneau de maintien pour rehausses d : 600 mm | 680276 | Afficher | |
Clé d'ouverture pour couvercles de protection | 680278 | Afficher | |
Joint pour couvercle de protection, verrouillé | 680323 | Afficher | |
Rehausse d : 630 mm, étanche à l'eau | 680324 | Afficher | |
Couvercle de protection LW 600 Lock&Lift, classe D, séparateur | 681104 | Afficher | |
Joint d: 630 mm, à partir de 01/2015 | 860104 | Afficher | |
Outil pour couvercle | 917112 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau (material): PE
- Dispositif d'évacuation (entsorgungseinrichtung): Tuyau d’évacuation
- Type d'installation (einbausituation): pose enterrée
- Taille nominale (NS) (nenngroesse): 1
- Classe de charge (belastungsklasse): D 400 (EN 124)
- Profondeur de pose (einbautiefe): 900 mm
