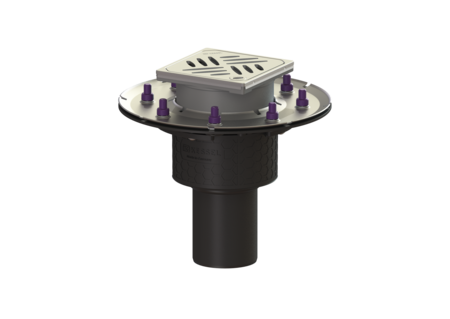

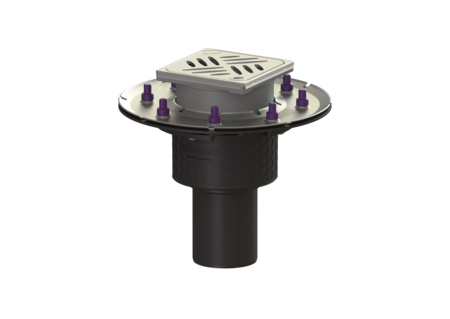

Siphon Ecoguss bride compr.

DN 80, vertic., Grille design

48883.63
48883.63
Fiche technique du produit (PDF)

KESSEL Siphon Ecoguss bride compr., DN 80, longueur du couvercle de recouvrement 120 mm, tubulure vertical, écoulement par Écoulement ponctuel, hauteur du revêtement de sol max. 16 mm, type de couvercle Grille design, réglable en hauteur

  • Insonorisation scientifiquement prouvé
  • Normes de protection anti-incendie maximales
Numéro d'article 48883.63
GTIN 4026092053416
Groupe de remise 40

    Siphon Ecoguss bride compr. DN 80, vertic., Grille design
    Le siphon de sol / de plafond Ecoguss sert, en combinaison avec une rehausse en acier inoxydable, en Ecoguss et en composite recyclé, au drainage ponctuel et est équipé d'un dispositif anti-odeur amovible ainsi que d'un couvercle de protection contre les chantiers. Le matériau composite recyclable Ecoguss répond aux exigences les plus élevées en matière d'insonorisation, résiste durablement à 350 fluides agressifs selon la liste de résistance, résiste à la température et possède une surface durablement non corrosive. Il peut être brièvement exposé aux flammes de 100 à 400 degrés Celsius. La bride de compression avec boulons et vis en acier inoxydable sert à serrer ou à souder des lés de bitume et de bitume polymère ainsi que des lés d'étanchéité en composite et en élastomère. Pour les étanchéités étanches, seules les membranes d'étanchéité testées par le fabricant peuvent être utilisées. La tubulure de sortie est adaptée au raccordement à des tuyaux en fonte SML. Une liaison équipotentielle n'est pas nécessaire. Modèle Système: 125 Étanchéité sur la rehausse: Embout de raccordement Étanchéité sur le corps de base: Bride de compression Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 80 Diamètre extérieur (DA): 83 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensions Poids net: 2,7 kg Poids brut: 3,34 kg Diamètre: 273 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 273 mm Largeur: 273 mm Dimensions d'emballage, longueur: 400 mm Dimensions d'emballage, largeur: 300 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss resistant Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille design Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 120 mm Longueur du couvercle: 120 mm Surface: poncé Matériau du cadre: Acier inoxydable 14301 Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Grille Design: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, largeur: 132 mm Cadre, longueur: 132 mm Hauteur maxi du revêtement: 16 mm Rehausse: réglable en hauteur Forme rehausse: polygonale Matériau de la rehausse : ABS
      Titre Numéro d'article
      Titre Numéro d'article
      Titre Numéro d'article
    48099 Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 48099 Afficher
    48403 Rallonge de rehausse H : 140 mm, avec bride à coller 48403 Afficher
    48404 Rallonge de rehausse H : 147 mm, avec bride de compression 48404 Afficher
    48900 Rallonge de rehausse H : 120 mm, avec bride à coller 48900 Afficher
    48987 Rallonge de rehausse H : 136 mm, sans arrivée 48987 Afficher
    48989 Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 48989 Afficher
    48990 Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu 48990 Afficher
    48991 Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu 48991 Afficher
      Titre Numéro d'article
    27169 Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix 27169 Afficher
    48201 Rehausse Gril. design Kessel, 304, Lock&Lift, L15 48201 Afficher
    48407 Bride de compression Ecoguss Systéme 125,y compris pinces de fixation 48407 Afficher
    48883 Corps de base Ecoguss Bride compr., DN 80, Sortie vertic. 48883 Afficher
    680225 Grille design Oval, Lock & Lift 680225 Afficher
    680226 Grille design KESSEL, Lock & Lift 680226 Afficher
    680238 Grille design Spot, Lock & Lift 680238 Afficher
    680239 Grille design Slot, Lock & Lift 680239 Afficher
    680702 Clé de déverrouillage pour Lock & Lift 680702 Afficher
    • Diamètre nominal (DN) (nennweite): 80
    • Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
    • Matériau du cadre (rahmen_material): Acier inoxydable 14301
    • Matériau de la rehausse (material_aufsatzstueck): ABS
    • Type de raccordement (stutzen_ausfuehrung): vertical
    • Classe de charge (belastungsklasse): L 15 (EN 1253-1)
    • Dispositif anti-odeur (geruchsverschluss): compris
    • Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Embout de raccordement
