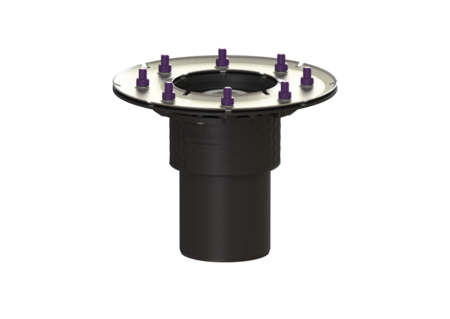

Corps de base Ecoguss
Bride compr., DN 100, Sortie vertic.
KESSEL Corps de base Ecoguss, DN 100, tubulure vertical, écoulement par Écoulement ponctuel, dispositif anti-odeur compris, étanchéité du corps de base par Bride de compression
- Matériau composite haute technologie Ecoguss
- Normes de protection anti-incendie maximales
- Insonorisation scientifiquement prouvé
| Numéro d'article | 48811 |
|---|---|
| GTIN | 4026092032619 |
| Groupe de remise | 40 |
Corps de base Ecoguss Bride compr., DN 100, Sortie vertic.
Le corps de base Ecoguss sert, en combinaison avec une rehausse en acier inoxydable, en Ecoguss et en composite recyclé, à l'évacuation ponctuelle des eaux et est équipé d'un dispositif anti-odeur amovible ainsi que d'un couvercle de protection contre les chantiers. Le matériau composite recyclable Ecoguss répond aux exigences les plus élevées en matière d'insonorisation, résiste durablement à 350 fluides agressifs selon la liste de résistance, résiste à la température et possède une surface durablement non corrosive. Il peut être brièvement exposé aux flammes de 100 à 400 degrés Celsius. La bride à coller avec boulons et vis en acier inoxydable sert à serrer ou à souder des lés de bitume et de bitume polymère ainsi que des lés d'étanchéité en composite et en élastomère. Pour les étanchéités étanches, seules les membranes d'étanchéité testées par le fabricant peuvent être utilisées. La tubulure de sortie est adaptée au raccordement aux tuyaux en fonte SML. Avec possibilité de raccordement pour liaison équipotentielle. Modèle Système: 125 Étanchéité sur le corps de base: Bride de compression Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensions Poids net: 2,28 kg Poids brut: 2,57 kg Diamètre: 273 mm Hauteur: 217 mm Dimensions d'emballage, longueur: 280 mm Dimensions d'emballage, largeur: 280 mm Dimensions d’emballage, hauteur: 260 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss resistant Type de raccordement: vertical
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Rehausse Grille, antidérapant, L 15 | 48176 | Afficher |
 | Rehausse Ecoguss Grille noire, 150 x 150 mm, K 3 | 48194 | Afficher |
 | Siphon de parking Ecoguss DN 125, polyg., taccord au tuyau compos. | 48502 | Afficher |
 | Siphon de parking Ecoguss DN 125, rond, Raccord au tuyau composite | 48504 | Afficher |
 | Rehausse Variofix Grille, 304, antidérapant, L 15 | 48907 | Afficher |
 | Rehausse Variofix Grille, 304, L 15 | 48965 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille, 146 x 146 mm, K 3 | 48977 | Afficher |
 | Rallonge de rehausse Sys 125, Grille, 150 x 150 mm | 54914 | Afficher |
 | Rehausse Ferrofix Sys 125, à coller, grille cai, 146x146mm | 54915 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille, 200 x 200 mm | 54916 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille, 200x200 mm | 54917 | Afficher |
 | Rehausse Ferrofix Sys 125, à coller, grille pl., 146x146mm | 54919 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54921 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54922 | Afficher |
 | Rehausse Ferrofix Br à coller H : 15 mm, 300x300mm, grille | 54923 | Afficher |
 | Rehausse Ferrofix sans br. à coller, 300 x 300 mm, grille | 54926 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 200x200mm, grille | 54928 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 300x300mm, grille | 54929 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille à trous, K 3 | 59010 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille, 100x100 mm | 59165 | Afficher |
 | Rehausse Ferrofix Sys 125, pour rev. PVC, gr. à trous, L15 | 59192 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille à cadre, Classe D | 59400 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 1000x1000 mm | 6000100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, milieu | 6002100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, extéri. | 6002101 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1400mm, extéri. | 6002141 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, milieu | 6002200 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, extéri. | 6002201 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, milieu | 6002300 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, extéri. | 6002301 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, milieu | 6002400 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, extéri. | 6002401 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x511 mm | 6015050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x1011 mm | 6015100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm,156x1514mm | 6015150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2014 mm | 6015200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2514 mm | 6015250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 3014 mm | 6015300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x550 mm | 6020050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1050 mm | 6020100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1550 mm | 6020150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2050 mm | 6020200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2550 mm | 6020250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x3050 mm | 6020300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x550 mm | 6030050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1050 mm | 6030100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1550 mm | 6030150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2050 mm | 6030200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2550 mm | 6030250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x3050 mm | 6030300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 350x350 mm | 6035035 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x550 mm | 6040050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1050 mm | 6040100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1550 mm | 6040150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2050 mm | 6040200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2550 mm | 6040250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x3050 mm | 6040300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x500 mm | 6050050 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x1000 mm | 6050100 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 600x600 mm | 6060600 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 800x800 mm | 6080800 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 1000x1000 mm | 6200100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1 000 mm, milieu | 6202100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1000mm, extéri. | 6202101 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1400 mm, milieu | 6202140 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1400mm, extéri. | 6202141 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x2000 mm, milieu | 6202200 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x2 000mm, extéri. | 6202201 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x3000 mm, milieu | 6202300 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x3000mm, extéri. | 6202301 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x4000 mm, milieu | 6202400 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x4000mm, extéri. | 6202401 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x550 mm | 6220050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x1050 mm | 6220100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x1550 mm | 6220150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x2050 mm | 6220200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x2550 mm | 6220250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x3050 mm | 6220300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x550 mm | 6230050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x1050 mm | 6230100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x1550 mm | 6230150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x2050 mm | 6230200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x2550 mm | 6230250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x3050 mm | 6230300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 350x350 mm | 6235035 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x550 mm | 6240050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x1050 mm | 6240100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x1550 mm | 6240150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x2050 mm | 6240200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x2550 mm | 6240250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x3050 mm | 6240300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 500x500 mm | 6250050 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 500x1000 mm | 6250100 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 600x600 mm | 6260600 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 800x800 mm | 6280800 | Afficher |
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher |
 | Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher |
 | Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher |
 | Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
| Titre | Numéro d'article |
|---|
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 100
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Dispositif anti-odeur (geruchsverschluss): compris
