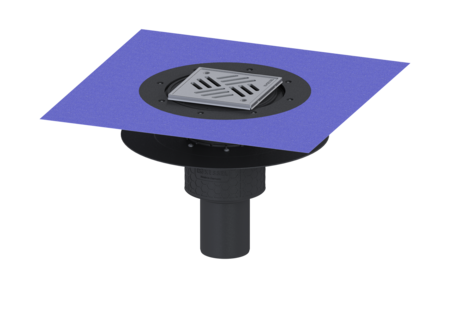

Siphon Ecoguss bride à coller

DN 80, vertical, Variofix, Grille

48683.51
48683.51
Fiche technique du produit (PDF)

KESSEL Siphon Ecoguss bride à coller, DN 80, tubulure vertical, écoulement par Écoulement ponctuel, dispositif anti-odeur compris, hauteur du revêtement de sol max. 17 mm, type de couvercle Grille à fente, réglable en trois dimensions

  • Matériau composite haute technologie Ecoguss
  • Ecoguss, normes de protection anti-incendie maximales
  • Insonorisation scientifiquement prouvé
Numéro d'article 48683.51
GTIN 4026092054222
Groupe de remise 40

    Siphon Ecoguss bride à coller DN 80, vertical, Variofix, Grille
    Le siphon de sol / de plafond Ecoguss sert, en combinaison avec une rehausse en acier inoxydable, en Ecoguss et en composite recyclé, au drainage ponctuel et est équipé d'un dispositif anti-odeur amovible ainsi que d'un couvercle de protection contre les chantiers. Le matériau composite recyclable Ecoguss répond aux exigences les plus élevées en matière d'insonorisation, résiste durablement à 350 fluides agressifs selon la liste de résistance, résiste à la température et possède une surface durablement non corrosive. Il est inflammable à court terme de 100 à 400 degrés Celsius. La bride à coller avec une largeur de bride de 50 mm est adaptée au raccordement d'étanchéités de liaison, conformément à la norme DIN 18534, pour toutes les classes d'action de l'eau. La bride libre sert à serrer les membranes d'étanchéité en composite et en élastomère ainsi que les étanchéités au bitume froid et ne convient donc que pour les barrières contre l'humidité. La tubulure de sortie est adaptée au raccordement aux tuyaux en fonte SML. Une liaison équipotentielle n'est pas nécessaire. Modèle Système: 125 Étanchéité sur la rehausse: Membrane d'étanchéité jointe (MEj) Étanchéité sur le corps de base: Bride à coller Classe d’influence de l’eau selon DIN 18534-1 (jusqu’à y compris): W3-I Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 80 Diamètre extérieur (DA): 83 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensions Poids net: 2,88 kg Poids brut: 3,78 kg Diamètre: 348 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 348 mm Largeur: 348 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 386 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss resistant Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille à fente Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 138 mm Longueur du couvercle: 138 mm Hauteur de revêtement min.: 10 mm Matériau du cadre: Acier inoxydable 14301 Verrouillage: vissé Classe de charge: K 3 (EN 1253-1) Cadre, largeur: 150 mm Cadre, longueur: 150 mm Hauteur maxi du revêtement: 17 mm Rehausse: réglable en trois dimensions Matériau de la rehausse : ABS
      Titre Numéro d'article
      Titre Numéro d'article
      Titre Numéro d'article
    48099 Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 48099 Afficher
    48403 Rallonge de rehausse H : 140 mm, avec bride à coller 48403 Afficher
    48404 Rallonge de rehausse H : 147 mm, avec bride de compression 48404 Afficher
    48900 Rallonge de rehausse H : 120 mm, avec bride à coller 48900 Afficher
    48987 Rallonge de rehausse H : 136 mm, sans arrivée 48987 Afficher
    48989 Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 48989 Afficher
    48990 Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu 48990 Afficher
    48991 Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu 48991 Afficher
      Titre Numéro d'article
    27169 Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix 27169 Afficher
    48410 Bride à coller avec contre-bride, ABS, système 125 48410 Afficher
    48651 Membrane d'étanchéité pour étanchéité composite liquide 48651 Afficher
    48683 Corps de base Ecoguss Bride à coller, DN 80, Sortie vertic. 48683 Afficher
    48963 Rehausse Variofix Grille, 304, K 3 48963 Afficher
    • Diamètre nominal (DN) (nennweite): 80
    • Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
    • Matériau du cadre (rahmen_material): Acier inoxydable 14301
    • Matériau de la rehausse (material_aufsatzstueck): ABS
    • Type de raccordement (stutzen_ausfuehrung): vertical
    • Classe de charge (belastungsklasse): K 3 (EN 1253-1)
    • Dispositif anti-odeur (geruchsverschluss): compris
    • Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Membrane d'étanchéité jointe (MEj)
