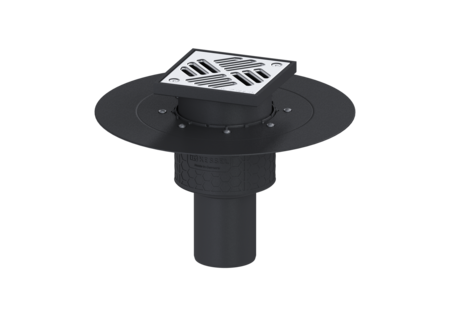

Siphon Ecoguss bride à coller
DN 80, vertic., Grille
KESSEL Siphon Ecoguss bride à coller, DN 80, tubulure vertical, écoulement par Écoulement ponctuel, dispositif anti-odeur compris, hauteur du revêtement de sol max. 25 mm, type de couvercle Grille, réglable en hauteur
- Matériau composite haute technologie Ecoguss
- Ecoguss, normes de protection anti-incendie maximales
- Insonorisation scientifiquement prouvé
Numéro d'article | 48683.11 |
---|---|
GTIN | 4026092034446 |
Groupe de remise | 40 |
Siphon Ecoguss bride à coller DN 80, vertic., Grille
Le siphon de sol / siphon de plancher Ecoguss est un dispositif d'écoulement ponctuel et est équipé d’une bride à coller ainsi que d’un dispositif anti-odeur amovible, d’un joint à lèvre et d’une protection de chantier. Le matériau composite recyclable du siphon Ecoguss répond aux exigences les plus élevées en matière d'isolation acoustique ; il résiste aux fluides agressifs et aux températures et sa surface est anticorrosion. Il est inflammable à court terme de 100 à 400 °C. La bride à coller avec une largeur de bride de 50 mm convient au raccordement des étanchéités de liaison, conformément à la norme DIN 18534, pour toutes les classes d'influence de l’eau. La bride de compression sert à la pose de bandes d'étanchéité en composite et en élastomère et de bandes d'étanchéité en bitume fluidifié. Elle convient ainsi uniquement à une utilisation avec les membranes d'étanchéité. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Une liaison équipotentielle n’est pas requise. Modèle Système: 125 Étanchéité sur la rehausse: Embout de raccordement Étanchéité sur le corps de base: Bride à coller Classe d’influence de l’eau selon DIN 18534-1 (jusqu’à y compris): W3-I Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 80 Diamètre extérieur (DA): 83 mm Homologation: Z-19.53-2414,Z-19.17-1719 Dispositif anti-odeur: compris Dimensions Poids net: 1,72 kg Poids brut: 2,35 kg Diamètre: 348 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 348 mm Largeur: 348 mm Dimensions d'emballage, longueur: 490 mm Dimensions d'emballage, largeur: 275 mm Dimensions d’emballage, hauteur: 495 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 138 mm Longueur du couvercle: 138 mm Surface: Acier inoxydable poli Matériau du cadre: ABS Verrouillage: vissé Classe de charge: K 3 (EN 1253-1) Cadre, largeur: 150 mm Cadre, longueur: 150 mm Hauteur maxi du revêtement: 25 mm Rehausse: réglable en hauteur Forme rehausse: polygonale Matériau de la rehausse : ABS
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 | 48099 | Afficher | |
Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher | |
Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher | |
Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher | |
Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher | |
Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher | |
Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher | |
Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 80
- Matériau corps de base (material_grundkoerper): Ecoguss
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
- Matériau du cadre (rahmen_material): ABS
- Matériau de la rehausse (material_aufsatzstueck): ABS
- Type de raccordement (stutzen_ausfuehrung): vertical
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Embout de raccordement
