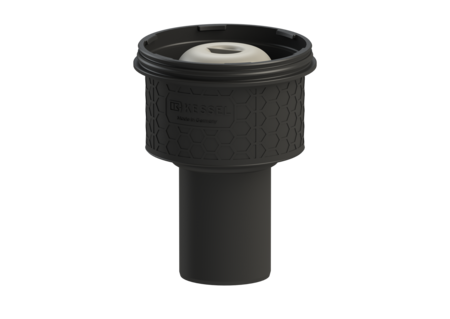

Corps de base Ecoguss
DN 70, Sortie vertic.
KESSEL Corps de base Ecoguss, DN 70, tubulure vertical, écoulement par Écoulement ponctuel, dispositif anti-odeur compris, étanchéité du corps de base par Embout de raccordement
- Matériau composite haute technologie Ecoguss
- Normes de protection anti-incendie maximales
- Insonorisation scientifiquement prouvé
| Numéro d'article | 48478 |
|---|---|
| GTIN | 4026092033296 |
| Groupe de remise | 40 |
Corps de base Ecoguss DN 70, Sortie vertic.
Le corps de base Ecoguss sert, en combinaison avec une rehausse en acier inoxydable, en Ecoguss et en composite recyclé, à l'évacuation ponctuelle des eaux et est équipé d'un dispositif anti-odeur amovible ainsi que d'un couvercle de protection contre les chantiers. Le matériau composite recyclable Ecoguss répond aux exigences les plus élevées en matière d'insonorisation, résiste durablement à 350 fluides agressifs selon la liste de résistance, résiste à la température et possède une surface durablement non corrosive. Il est inflammable à court terme de 100 à 400 degrés Celsius. La tubulure de sortie est adaptée au raccordement aux tuyaux en fonte SML. Avec possibilité de raccordement pour liaison équipotentielle. Modèle Système: 125 Étanchéité sur le corps de base: Embout de raccordement Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 70 Diamètre extérieur (DA): 78 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensions Poids net: 0,93 kg Poids brut: 1,04 kg Diamètre: 135 mm Hauteur: 201 mm Dimensions d'emballage, longueur: 200 mm Dimensions d'emballage, largeur: 200 mm Dimensions d’emballage, hauteur: 175 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss resistant Type de raccordement: vertical
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Rehausse Grille, antidérapant, L 15 | 48176 | Afficher |
 | Rehausse Ecoguss Grille noire, 150 x 150 mm, K 3 | 48194 | Afficher |
 | Siphon de parking Ecoguss DN 125, polyg., taccord au tuyau compos. | 48502 | Afficher |
 | Siphon de parking Ecoguss DN 125, rond, Raccord au tuyau composite | 48504 | Afficher |
 | Rehausse Variofix Grille, 304, antidérapant, L 15 | 48907 | Afficher |
 | Rehausse Variofix Grille, 304, L 15 | 48965 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille, 146 x 146 mm, K 3 | 48977 | Afficher |
 | Rallonge de rehausse Sys 125, Grille, 150 x 150 mm | 54914 | Afficher |
 | Rehausse Ferrofix Sys 125, à coller, grille cai, 146x146mm | 54915 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille, 200 x 200 mm | 54916 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille, 200x200 mm | 54917 | Afficher |
 | Rehausse Ferrofix Sys 125, à coller, grille pl., 146x146mm | 54919 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54921 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54922 | Afficher |
 | Rehausse Ferrofix Br à coller H : 15 mm, 300x300mm, grille | 54923 | Afficher |
 | Rehausse Ferrofix sans br. à coller, 300 x 300 mm, grille | 54926 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 200x200mm, grille | 54928 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 300x300mm, grille | 54929 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille à trous, K 3 | 59010 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille, 100x100 mm | 59165 | Afficher |
 | Rehausse Ferrofix Sys 125, pour rev. PVC, gr. à trous, L15 | 59192 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille à cadre, Classe D | 59400 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 1000x1000 mm | 6000100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, milieu | 6002100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, extéri. | 6002101 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1400mm, extéri. | 6002141 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, milieu | 6002200 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, extéri. | 6002201 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, milieu | 6002300 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, extéri. | 6002301 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, milieu | 6002400 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, extéri. | 6002401 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x511 mm | 6015050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x1011 mm | 6015100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm,156x1514mm | 6015150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2014 mm | 6015200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2514 mm | 6015250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 3014 mm | 6015300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x550 mm | 6020050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1050 mm | 6020100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1550 mm | 6020150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2050 mm | 6020200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2550 mm | 6020250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x3050 mm | 6020300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x550 mm | 6030050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1050 mm | 6030100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1550 mm | 6030150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2050 mm | 6030200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2550 mm | 6030250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x3050 mm | 6030300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 350x350 mm | 6035035 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x550 mm | 6040050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1050 mm | 6040100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1550 mm | 6040150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2050 mm | 6040200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2550 mm | 6040250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x3050 mm | 6040300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x500 mm | 6050050 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x1000 mm | 6050100 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 600x600 mm | 6060600 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 800x800 mm | 6080800 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 1000x1000 mm | 6200100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1 000 mm, milieu | 6202100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1000mm, extéri. | 6202101 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1400 mm, milieu | 6202140 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x1400mm, extéri. | 6202141 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x2000 mm, milieu | 6202200 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x2 000mm, extéri. | 6202201 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x3000 mm, milieu | 6202300 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x3000mm, extéri. | 6202301 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x4000 mm, milieu | 6202400 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 6mm, 17x4000mm, extéri. | 6202401 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x550 mm | 6220050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x1050 mm | 6220100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x1550 mm | 6220150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x2050 mm | 6220200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x2550 mm | 6220250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 200x3050 mm | 6220300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x550 mm | 6230050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x1050 mm | 6230100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x1550 mm | 6230150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x2050 mm | 6230200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x2550 mm | 6230250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 300x3050 mm | 6230300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 350x350 mm | 6235035 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x550 mm | 6240050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x1050 mm | 6240100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x1550 mm | 6240150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x2050 mm | 6240200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x2550 mm | 6240250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 6 mm, 400x3050 mm | 6240300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 500x500 mm | 6250050 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 500x1000 mm | 6250100 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 600x600 mm | 6260600 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 6 mm, 800x800 mm | 6280800 | Afficher |
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 | 48099 | Afficher |
 | Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher |
 | Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher |
 | Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
| Titre | Numéro d'article |
|---|
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 70
- TÜV marque de test (pruefzeichen):
ID 1111244461
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Dispositif anti-odeur (geruchsverschluss): compris
