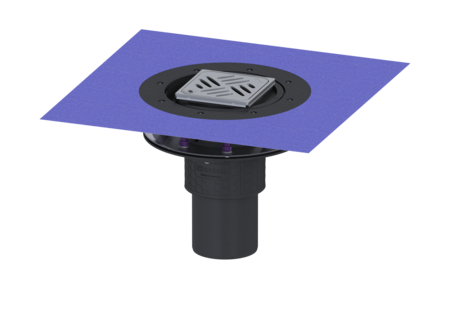

Siphon sol Practicus bride compr.
DN 100, vert., ét. end. liq., gr. design
KESSEL Siphon sol Practicus bride compr., longueur du couvercle de recouvrement 120 mm, tubulure vertical, DN 100, dispositif anti-odeur compris, type de couvercle Grille design, grille design Kessel, réglable en trois dimensions
- Hygiène : matériau hygiénique, sans corrosion et durable
- Isolation phonique : excellente isolation phonique confirmée par l’institut Fraunhofer de Stuttgart
- Protection contre les incendies : peut se combiner au dispositif de protection contre les incendies et les fumées Fire-Kit
| Numéro d'article | 45219.53 |
|---|---|
| GTIN | 4026092052488 |
| Groupe de remise | 10 |
Siphon sol Practicus bride compr. DN 100, vert., ét. end. liq., gr. design
Le siphon de sol / siphon de plancher Practicus en composite est destiné au drainage ponctuel ; il est équipé d'une bride de compression, d'un dispositif anti-odeur amovible, d'un joint à lèvre et d'un cache de protection pour la durée des travaux. Il comprend une rehausse télescopique réglable en hauteur en ABS. Cet écoulement répond à des exigences particulières en matière d'isolation acoustique, conformément aux mesures effectuées par l'Institut Fraunhofer de Stuttgart. La bride de compression est adaptée à l'utilisation de membranes d'étanchéité disponibles dans le commerce, conformément à la notice de montage, ainsi qu'à des membranes bitumineuses flammées. Pour garantir l'étanchéité, seules des membranes d'étanchéité testées par le fabricant doivent être utilisées. Modèle Système: 125 Étanchéité sur la rehausse: Membrane d'étanchéité jointe (MEj) Étanchéité sur le corps de base: Bride de compression Garde d'eau: 50 mm Débit (l/s) avec débordement de 20 mm: 2,1 Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Product picture: 263538754 Historical sectional views: 1208237701 Historical images: 1423766554 Dimensions Réglage en hauteur : 10 - 23 mm Poids net: 3,77 kg Poids brut: 4,76 kg Type de réglage de la hauteur: Rehausse télescopique Longueur: 273 mm Largeur: 273 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 386 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Raccordement tuyaux d’arrivée et de sortie: La tubulure de sortie est adaptée au raccordement aux tubes SML. Matériau corps de base: PP Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille design Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 120 mm Longueur du couvercle: 120 mm Matériau du cadre: Acier inoxydable 14301 Verrouillage: Lock & Lift Classe de charge: L 15 (EN 1253-1) Grille Design: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, largeur: 132 mm Cadre, longueur: 132 mm Rehausse: réglable en trois dimensions Matériau de la rehausse : ABS
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher |
 | Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher |
 | Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher |
 | Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher |
 | Bande d'étanchéité pour Système 125, Béton étanche | 48981 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix | 27169 | Afficher |
 | Corps de base Practicus Bride compr., DN 100, Sortie verticale | 45219 | Afficher |
 | Bride de compression Ecoguss Systéme 125,y compris pinces de fixation | 48407 | Afficher |
 | Membrane d'étanchéité pour étanchéité composite liquide | 48651 | Afficher |
 | Rehausse Variofix Gril. design Kessel, 304, Lock&Lift, L15 | 48904 | Afficher |
 | Grille design Oval, Lock & Lift | 680225 | Afficher |
 | Grille design KESSEL, Lock & Lift | 680226 | Afficher |
 | Grille design Spot, Lock & Lift | 680238 | Afficher |
 | Grille design Slot, Lock & Lift | 680239 | Afficher |
 | Clé de déverrouillage pour Lock & Lift | 680702 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 100
- Matériau corps de base (material_grundkoerper):
PP
- Matériau du couvercle de recouvrement (abdeckung_material):
Acier inoxydable 14301
- Matériau du cadre (rahmen_material):
Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck):
ABS
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Classe de charge (belastungsklasse): L 15 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Membrane d'étanchéité jointe (MEj)
