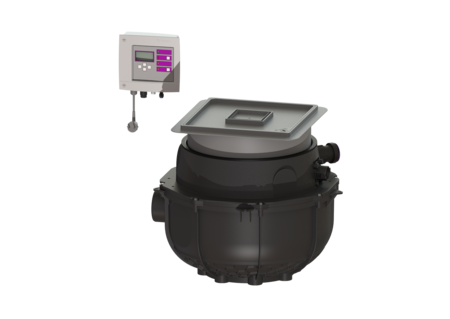

Poste de rel. Aqualift S Compact
Tronic, GTF1200 res., Dalle, carrelable
KESSEL Poste de rel. Aqualift S Compact Tronic, eaux usées Eaux grises, pose encastrée en dalle, avec une pompe GTF 1200 resistant submersible, détection du niveau Tube plongeur, type de couvercle Couvercle carrelable, gris argenté
- Peu encombrant grâce à la pose dans une dalle béton avec couvercle de protection intégré avec siphon
- Transformation facile possible de la version Mono en version Duo
- Fonctionnement silencieux grâce au manchon de raccordement anti vibration et anti bruit de la/des pompe(s)
Numéro d'article | 281250XC |
---|---|
GTIN | 4026092093726 |
Groupe de remise | 20 |
Poste de rel. Aqualift S Compact Tronic, GTF1200 res., Dalle, carrelable
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Pour une pose en dalle, l'installation est prémontée pour pose final sur place. Modèle Nature du système: Installation individuelle Resistant: Résistance aux fluides salins, eaux usées des systèmes d’adoucissement et eaux de condensation des chaudières Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Modèle de poste: Tronic Dimensions Poids net: 17,82 kg Poids brut: 19,32 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Profondeur de pose: 490 - 620 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 617 mm Largeur: 585 mm Dimensions d'emballage, longueur: 600 mm Dimensions d'emballage, largeur: 600 mm Dimensions d’emballage, hauteur: 480 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre nominal de l’arrivée (DN): 100 mm Volume utile: 20 l Volume de la cuve: 65 l Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Couleur du couvercle: gris argenté Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Hauteur maxi du revêtement: 16 mm Aide à l'installation Pompe: GTF 1200 resistant Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 6,2 A Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3m) Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 15,5 m³/h Hauteur de relevage maxi: 9 m Régime: 2650 U/min Puissance P1: 1,4 kW Puissance P2: 0,84 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 30 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Dispositif d'alarme Basic avec sonde à électrode | 20222 | Afficher | |
Dispositif d'alarme Basic avec sonde optique | 20223 | Afficher | |
Adaptateur DN 50/70 | 27126 | Afficher | |
Adaptateur DN 100/70 | 27602 | Afficher | |
Kit de modification Flotteur d'alarme | 28016 | Afficher | |
Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
Kit de conduites de refoulement 5 m pressure hose, DA 50 mm | 28062 | Afficher | |
Adaptateur pour refoulement, DN 32, PE | 28086 | Afficher | |
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher | |
Antenne à pied magnétique pour modem TeleControl, câble de 2,5 m | 28793 | Afficher | |
Rallonge pour antenne à pied magnétique, l: 2 m | 28794 | Afficher | |
Tuyau d'arrivée DN 50, avec joint, Bague filetée | 39005 | Afficher | |
Tuyau d'arrivée DN 70, avec joint, Bague filetée | 39007 | Afficher | |
Tuyau d'arrivée DN 100, avec joint, Bague filetée | 39100 | Afficher | |
Dispositif anti-odeur Multistop, Système 125 | 48500 | Afficher | |
Dispositif anti-odeur Megastop | 48550 | Afficher | |
Tamis à cheveux Composite, p siphons de salle d’eau S125 | 48700 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 | 680071 | Afficher | |
Dispositif anti-odeur pour « L’ultraplat 79 » | 680696 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, noir | 680795 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, noir | 680796 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, gris | 680797 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, gris | 680798 | Afficher | |
Contact sec Platine supplémenta. pour gestionnaires | 80072 | Afficher | |
Contact sec Kit d'extension pour gestionnaires Basic | 80074 | Afficher | |
Accessoires pour câbles Rallonge pour sonde | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher | |
Couvercle de protection étanche à l'eau, noir 366x366 mm | 830050 | Afficher | |
Couvercle de protection étanche à l'eau, carrelable | 830052 | Afficher | |
Rallonge de rehausse H : 200 mm | 83070 | Afficher | |
Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher | |
Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher | |
Kit de montage étanche DA: 40 mm, destiné aux entrepreneurs | 83077 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Set de protection pour la sonde optique | 28706 | Afficher | |
Gestionnaire Comfort Mono, 230 V | 28731 | Afficher | |
Tuyau d'arrivée DN 50, avec joint, Bague filetée | 39005 | Afficher | |
Clé de verrouillage pour grilles en Ecoguss, Lock & Lift | 67007 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 | 680071 | Afficher | |
Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher | |
Grille carrelable, Lock & Lift, ABS | 680224 | Afficher | |
Raccord de pompe avec joint et clapet | 680475 | Afficher | |
Clé de déverrouillage pour Lock & Lift | 680702 | Afficher | |
Sortie de refoulement avec joint et vis | 680758 | Afficher | |
Raccord de pompe Minilift, Aqualift S | 680760 | Afficher | |
Corps de clapet Mono, avec raccord de pompe | 680761 | Afficher | |
Fermeture rotative pour verrouiller le raccord de pompe | 680762 | Afficher | |
Suspension de pompe pour Aqualift S Compact, Mono, GTF 1200 | 680772 | Afficher | |
Tube plongeur détection du niveau pour Aqualift S Compact | 680776 | Afficher | |
Fixation pour tube plongeur pour Aqualift S, Clip de sécurité, Vis | 680777 | Afficher | |
Fixation pour sonde pour Aqualift S, Clip de sécurité, Vis | 680778 | Afficher | |
Pompe de remplacement GTF 1200 resistant, sans interrupteur à flotteur | 680952 | Afficher | |
Joint couvercle de protection, système 330 mm | 686114 | Afficher | |
Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher | |
Adaptateur Kit de sonde optique | 80892 | Afficher | |
Couvercle de protection carrelable de protection avec Siphon | 830054 | Afficher | |
Rehausse système 400 verrouillable, gris argenté | 830065 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises
- Gestionnaire (schaltgeraet): Comfort
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241937
- Type d'installation (einbausituation): pose encastrée en dalle
- Type de couvercle (abdeckungsart): Couvercle carrelable
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Pompe (pumpe): GTF 1200 resistant
- (ausfuehrung):
