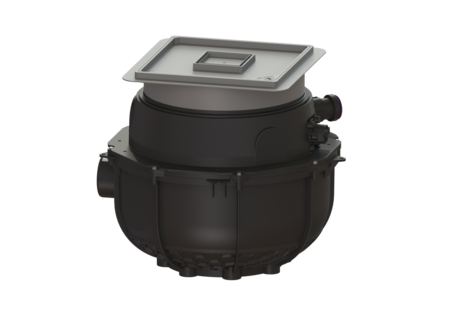

Poste de rel. Aqualift S Compact

Mono, GTF 1200, Dalle, carrelable

281200X
281200X

KESSEL Poste de rel. Aqualift S Compact Mono, eaux usées Eaux grises, pose encastrée en dalle, avec une pompe GTF 1200 submersible, détection du niveau Flotteur, type de couvercle Couvercle carrelable, gris argenté

  • Peu encombrant grâce à la pose dans une dalle béton avec couvercle de protection intégré avec siphon
  • Transformation facile possible de la version Mono en version Duo
  • Fonctionnement silencieux grâce au manchon de raccordement anti vibration et anti bruit de la/des pompe(s)
Numéro d'article 281200X
GTIN 4026092082614
Groupe de remise 20

Poste de rel. Aqualift S Compact Mono, GTF 1200, Dalle, carrelable
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Pour une pose en dalle, l'installation est prémontée pour pose final sur place. Modèle Nature du système: Installation individuelle Type de commande: Flotteur Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Modèle de poste: Mono Dimensions Poids net: 17,47 kg Poids brut: 28 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Profondeur de pose: 490 - 620 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 617 mm Largeur: 585 mm Dimensions d'emballage, longueur: 590 mm Dimensions d'emballage, largeur: 590 mm Dimensions d’emballage, hauteur: 675 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre nominal de l’arrivée (DN): 100 mm Volume utile: 16 l Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Couleur du couvercle: gris argenté Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Hauteur maxi du revêtement: 16 mm Aide à l'installation Pompe: GTF 1200 Nombre de pompes: 1 Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 6,2 A Catégorie de protection de la pompe: IP 68 (3m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 15,5 m³/h Hauteur de relevage maxi: 9 m Régime: 2650 U/min Puissance P1: 1,4 kW Puissance P2: 0,84 kW Mode de fonctionnement: S3 – 10 % Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 30 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Fusible requis (protection de ligne): C 16 A
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
27126 Adaptateur DN 50/70 27126 Afficher
27602 Adaptateur DN 100/70 27602 Afficher
28040 Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm 28040 Afficher
28048 Kit compresseur de barbotage à l'air 28048 Afficher
28062 Kit de conduites de refoulement 5 m pressure hose, DA 50 mm 28062 Afficher
28086 Adaptateur pour refoulement, DN 32, PE 28086 Afficher
39005 Tuyau d'arrivée DN 50, avec joint, Bague filetée 39005 Afficher
39007 Tuyau d'arrivée DN 70, avec joint, Bague filetée 39007 Afficher
39100 Tuyau d'arrivée DN 100, avec joint, Bague filetée 39100 Afficher
48500 Dispositif anti-odeur Multistop, Système 125 48500 Afficher
48550 Dispositif anti-odeur Megastop 48550 Afficher
48700 Tamis à cheveux Composite, p siphons de salle d’eau S125 48700 Afficher
500101 Scie cloche pour DN 50/70/100 500101 Afficher
680696 Dispositif anti-odeur pour « L’ultraplat 79 » 680696 Afficher
680795 Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, noir 680795 Afficher
680796 Corps d’avaloir couvercle protec. pour Multistop, noir 680796 Afficher
680797 Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, gris 680797 Afficher
680798 Corps d’avaloir couvercle protec. pour Multistop, gris 680798 Afficher
80889 Accessoires pour câbles Rallonge pour sonde 80889 Afficher
80891 Accessoires pour câbles Rallonge pour pompe 80891 Afficher
830050 Couvercle de protection étanche à l'eau, noir 366x366 mm 830050 Afficher
830052 Couvercle de protection étanche à l'eau, carrelable 830052 Afficher
83070 Rallonge de rehausse H : 200 mm 83070 Afficher
83073 Rallonge de rehausse H : 234 mm, avec bride et contre-bride 83073 Afficher
83075 Rallonge de rehausse H : 360 mm, avec bride centrale 83075 Afficher
83077 Kit de montage étanche DA: 40 mm, destiné aux entrepreneurs 83077 Afficher
850114 Joint pour passage de tuyau, DN 50 850114 Afficher
850116 Joint pour passage de tuyau, DN 70 850116 Afficher
850117 Joint pour passage de tuyau, DN 100 850117 Afficher
  Titre Numéro d'article
39005 Tuyau d'arrivée DN 50, avec joint, Bague filetée 39005 Afficher
67007 Clé de verrouillage pour grilles en Ecoguss, Lock & Lift 67007 Afficher
680018 Ouverture à une main pour dispositif antiretour 680018 Afficher
680150 Joint pour rehausse, à partir de 07/2014 680150 Afficher
680224 Grille carrelable, Lock & Lift, ABS 680224 Afficher
680363 Volute de pompe pour passage libre de 30 mm 680363 Afficher
680366 Roue pour passage libre de 30 mm 680366 Afficher
680702 Clé de déverrouillage pour Lock & Lift 680702 Afficher
680758 Sortie de refoulement avec joint et vis 680758 Afficher
680760 Raccord de pompe Minilift L, Aqualift S 680760 Afficher
680761 Corps de clapet Mono, avec raccord de pompe 680761 Afficher
680762 Fermeture rotative pour verrouiller le raccord de pompe 680762 Afficher
680772 Suspension de pompe pour Aqualift S Compact, Mono, GTF 1200 680772 Afficher
680775 Pompe de remplacement GTF 1200 sans interrupteur à flotteur 680775 Afficher
680793 Refoulement orientable pour GTF 1200 et SPZ 1000 680793 Afficher
686114 Joint couvercle de protection, système 330 mm 686114 Afficher
830054 Couvercle de protection carrelable de protection avec Siphon 830054 Afficher
830065 Rehausse système 400 verrouillable, gris argenté 830065 Afficher
  • Matériau du couvercle de recouvrement (abdeckung_material): Composite
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): pose encastrée en dalle
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • Type de couvercle (abdeckungsart): Couvercle carrelable
  • Classe de charge (belastungsklasse): K 3 (EN 1253-1)
  • Pompe (pumpe): GTF 1200
  • (ausfuehrung):
