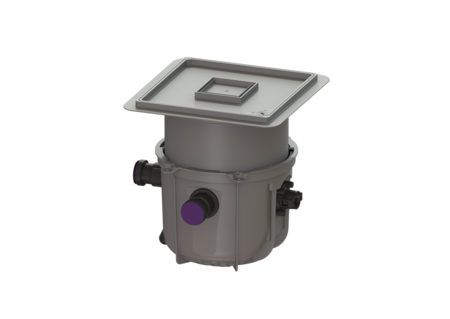

Poste de relevage Minilift S
KTP 300-S1, Dalle, carrelable
KESSEL Poste de relevage Minilift S, eaux usées Eaux grises, pose encastrée en dalle, Fiche d'alimentation 2 pôles, type de couvercle Couvercle carrelable, avec une pompe KTP 300 submersible
- Pose encastrée en dalle peu encombrante avec couvercle de protection intégré avec siphon
- Installation prête au raccordement
- Maintenance en toute facilité, sans outils
Numéro d'article | 280570X |
---|---|
GTIN | 4026092082546 |
Groupe de remise | 20 |
Poste de relevage Minilift S KTP 300-S1, Dalle, carrelable
Le petit poste de relevage prêt au raccordement est adapté à une vidange des eaux usées de différents équipements sanitaires. La pompe immergée avec interrupteur à flotteur peut être retirée facilement à l’aide des fermetures manuelles. La cuve en composite (PP) comprend un compartiment de pompe ouvert et est résistante aux eaux usées agressives. L'installation pour une pose encastrée en dalle est prémontée pour un montage final sur site. Modèle Nature du système: Installation individuelle Type de commande: Flotteur Dispositif anti-retour: intégré Caractéristiques générales Couleur: gris Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) ATEX: non Dimensions Poids net: 10,52 kg Poids brut: 11,66 kg Profondeur de pose: 330 - 460 mm Longueur: 460 mm Largeur: 380 mm Dimensions d'emballage, longueur: 445 mm Dimensions d'emballage, largeur: 445 mm Dimensions d’emballage, hauteur: 466 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre nominal de l’arrivée (DA): 60 mm Diamètre nominal de l’arrivée (DN): 50 mm Volume utile: 7 l Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Couleur du couvercle: gris argenté Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Hauteur maxi du revêtement: 16 mm Aide à l'installation Pompe: KTP 300 Nombre de pompes: 1 Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 1,6 A Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 8 m³/h Hauteur de relevage maxi: 6 m Régime: 2800 U/min Puissance P1: 0,34 kW Puissance P2: 0,21 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Longueur du câble d'alimentation de la pompe: 5 m Commande Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif d'alarme Basic avec sonde à électrode | 20222 | Afficher | |
Dispositif d'alarme Basic avec sonde optique | 20223 | Afficher | |
Adaptateur DN 50/70 | 27126 | Afficher | |
Adaptateur DN 100/70 | 27602 | Afficher | |
Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher | |
Adaptateur pour refoulement, DN 32, PE | 28086 | Afficher | |
Tuyau d'arrivée DN 50, avec joint, Bague filetée | 39005 | Afficher | |
Tuyau d'arrivée DN 70, avec joint, Bague filetée | 39007 | Afficher | |
Dispositif anti-odeur Multistop, Système 125 | 48500 | Afficher | |
Dispositif anti-odeur Megastop | 48550 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Dispositif anti-odeur pour « L’ultraplat 79 » | 680696 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, noir | 680795 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, noir | 680796 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, gris | 680797 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, gris | 680798 | Afficher | |
Contact sec Kit d'extension pour gestionnaires Basic | 80074 | Afficher | |
Couvercle de protection étanche à l'eau, noir 366x366 mm | 830050 | Afficher | |
Couvercle de protection étanche à l'eau, carrelable | 830052 | Afficher | |
Rallonge de rehausse Pose plus profonde, avec bride | 830070 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Roue KTP 300, avec couvercle d'aspiration | 28039 | Afficher | |
Pompe de remplacement KTP 300 pour Minilift | 28836 | Afficher | |
Tuyau d'arrivée DN 50, avec joint, Bague filetée | 39005 | Afficher | |
Clé de verrouillage pour grilles en Ecoguss, Lock & Lift | 67007 | Afficher | |
Grille d'aspiration avec fermeture encliquetable, KTP 300 | 680013 | Afficher | |
Joint Joint torique pour refoulement | 680014 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Joint pour refoulement | 680067 | Afficher | |
Grille carrelable, Lock & Lift, ABS | 680224 | Afficher | |
Clé de déverrouillage pour Lock & Lift | 680702 | Afficher | |
Sortie de refoulement avec joint et vis | 680758 | Afficher | |
Sortie de refoulement KTP 300 | 680759 | Afficher | |
Raccord de pompe Minilift, Aqualift S | 680760 | Afficher | |
Corps de clapet Mono, avec raccord de pompe | 680761 | Afficher | |
Fermeture rotative pour verrouiller le raccord de pompe | 680762 | Afficher | |
Joint couvercle de protection, système 330 mm | 686114 | Afficher | |
Joint Joint à lèvre, système 330 mm | 686115 | Afficher | |
Couvercle de protection carrelable de protection avec Siphon | 830054 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de conformité |
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241937
- Type d'installation (einbausituation): pose encastrée en dalle
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises
- Type de couvercle (abdeckungsart): Couvercle carrelable
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Pompe (pumpe): KTP 300
- (ausfuehrung):
