Poste de rel. Aqualift S Compact

Duo, GTF 500, résistant, Dalle

280530SC
280530SC

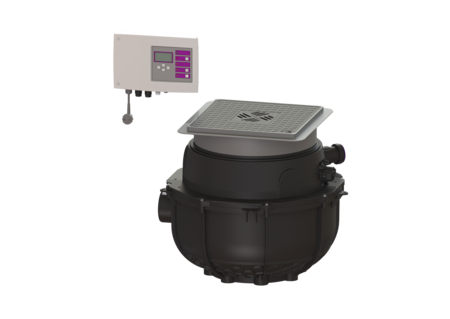

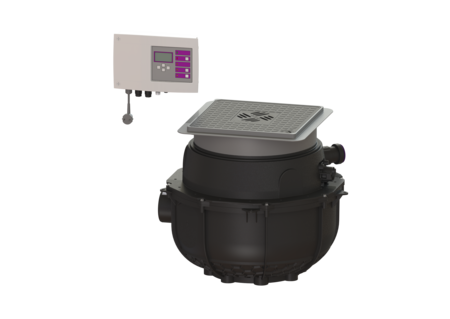

KESSEL Poste de rel. Aqualift S Compact Duo, eaux usées Eaux grises, à l’intérieur du bâtiment – pose encastrée en dalle, avec 2 pompes GTF 500 resistant submersibles, détection du niveau Tube plongeur, type de couvercle Couvercle avec grille, noir

  • Peu encombrant grâce à la pose dans une dalle béton avec couvercle de protection intégré avec siphon
  • Transformation facile possible de la version Mono en version Duo
  • Fonctionnement silencieux grâce au manchon de raccordement anti vibration et anti bruit de la/des pompe(s)
Numéro d'article 280530SC
GTIN 4026092082720
Groupe de remise 20

Poste de rel. Aqualift S Compact Duo, GTF 500, résistant, Dalle
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Pour une pose en dalle, l'installation est prémontée pour pose final sur place. Modèle Nature du système: Installation double Resistant: Résistance aux fluides salins, eaux usées des systèmes d’adoucissement et eaux de condensation des chaudières Type de commande: Gestionnaire Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Modèle de poste: Duo Dimensions Poids net: 19,73 kg Poids brut: 21,23 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Profondeur de pose: 490 - 620 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 617 mm Largeur: 585 mm Dimensions d'emballage, longueur: 600 mm Dimensions d'emballage, largeur: 600 mm Dimensions d’emballage, hauteur: 480 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre nominal de l’arrivée (DN): 100 mm Volume utile: 20 l Caractéristiques fonctionnelles Type de couvercle: Couvercle avec grille Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Aide à l'installation Pompe: GTF 500 resistant Nombre de pompes: 2 Type de raccord: Fiche avec détrompeur Courant nominal: 2,7 A Longueur du câble d'alimentation de la pompe: 5 m Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 10 m³/h Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Commande Gestionnaire: Comfort Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 2,7 A
  Titre Numéro d'article
  Titre Numéro d'article
  Titre Numéro d'article
20162 Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
20222 Dispositif d'alarme Basic avec sonde à électrode 20222 Afficher
20223 Dispositif d'alarme Basic avec sonde optique 20223 Afficher
27126 Adaptateur DN 50/70 27126 Afficher
27602 Adaptateur DN 100/70 27602 Afficher
28016 Kit de modification Flotteur d'alarme 28016 Afficher
28040 Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm 28040 Afficher
28048 Kit compresseur de barbotage à l'air 28048 Afficher
28062 Kit de conduites de refoulement 5 m pressure hose, DA 50 mm 28062 Afficher
28792 GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
28793 Antenne à pied magnétique pour modem TeleControl, câble de 2,5 m 28793 Afficher
28794 Rallonge pour antenne à pied magnétique, l: 2 m 28794 Afficher
39005 Tuyau d'arrivée DN 50, avec joint, Bague filetée 39005 Afficher
39007 Tuyau d'arrivée DN 70, avec joint, Bague filetée 39007 Afficher
39100 Tuyau d'arrivée DN 100, avec joint, Bague filetée 39100 Afficher
48500 Dispositif anti-odeur Multistop, Système 125 48500 Afficher
48550 Dispositif anti-odeur Megastop 48550 Afficher
48700 Tamis à cheveux Composite, p siphons de salle d’eau S125 48700 Afficher
500101 Scie cloche pour DN 50/70/100 500101 Afficher
680071 Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
680696 Dispositif anti-odeur pour « L’ultraplat 79 » 680696 Afficher
680795 Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, noir 680795 Afficher
680796 Corps d’avaloir couvercle protec. pour Multistop, noir 680796 Afficher
680797 Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, gris 680797 Afficher
680798 Corps d’avaloir couvercle protec. pour Multistop, gris 680798 Afficher
80072 Contact sec Platine supplémenta. pour gestionnaires 80072 Afficher
80889 Accessoires pour câbles Rallonge pour sonde 80889 Afficher
80891 Accessoires pour câbles Rallonge pour pompe 80891 Afficher
830050 Couvercle de protection étanche à l'eau, noir 366x366 mm 830050 Afficher
830052 Couvercle de protection étanche à l'eau, carrelable 830052 Afficher
83070 Rallonge de rehausse H : 200 mm 83070 Afficher
83073 Rallonge de rehausse H : 234 mm, avec bride et contre-bride 83073 Afficher
83075 Rallonge de rehausse H : 360 mm, avec bride centrale 83075 Afficher
850114 Joint pour passage de tuyau, DN 50 850114 Afficher
850116 Joint pour passage de tuyau, DN 70 850116 Afficher
850117 Joint pour passage de tuyau, DN 100 850117 Afficher
  Titre Numéro d'article
28706 Set de protection pour la sonde optique 28706 Afficher
28746 Gestionnaire Comfort Duo, 230 V 28746 Afficher
39005 Tuyau d'arrivée DN 50, avec joint, Bague filetée 39005 Afficher
60101S Grille 138x138 mm, Composite 60101S Afficher
67007 Clé de verrouillage pour grilles en Ecoguss, Lock & Lift 67007 Afficher
680018 Ouverture à une main pour dispositif antiretour 680018 Afficher
680034 Pile Pile 9 V 680034 Afficher
680071 Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
680150 Joint pour rehausse, à partir de 07/2014 680150 Afficher
680475 Raccord de pompe avec joint et clapet 680475 Afficher
680758 Sortie de refoulement avec joint et vis 680758 Afficher
680760 Raccord de pompe Minilift, Aqualift S 680760 Afficher
680762 Fermeture rotative pour verrouiller le raccord de pompe 680762 Afficher
680774 Pompe de remplacement GTF 500 resistant, sans interrupteur à flotteur 680774 Afficher
680776 Tube plongeur détection du niveau pour Aqualift S Compact 680776 Afficher
680777 Fixation pour tube plongeur pour Aqualift S, Clip de sécurité, Vis 680777 Afficher
680778 Fixation pour sonde pour Aqualift S, Clip de sécurité, Vis 680778 Afficher
680779 Support de pompe pour Aqualift S Compact, Duo, GTF 500 680779 Afficher
680781 Corps de clapet Duo, avec raccord de pompe 680781 Afficher
686114 Joint couvercle de protection, système 330 mm 686114 Afficher
80888 Kit pièce de rechange sonde opt. Câble de 5 m 80888 Afficher
80892 Adaptateur Kit de sonde optique 80892 Afficher
830053 Couvercle de protection noir avec grille 830053 Afficher
830065 Rehausse système 400 verrouillable, gris argenté 830065 Afficher
  • Label CE (ce_kennzeichnung): oui
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • Gestionnaire (schaltgeraet): Comfort
  • Matériau du couvercle de recouvrement (abdeckung_material): Composite
  • TÜV marque de test (pruefzeichen): ID 1111241937
  • Type d'installation (einbausituation): pose encastrée en dalle
  • Type de couvercle (abdeckungsart): Couvercle avec grille
  • Classe de charge (belastungsklasse): K 3 (EN 1253-1)
  • Pompe (pumpe): GTF 500 resistant
  • (ausfuehrung):
