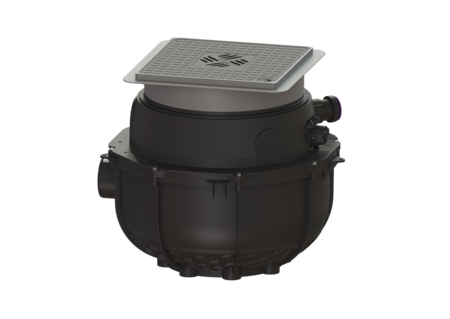

Poste de rel. Aqualift S Compact
Mono, GTF 500, Dalle
KESSEL Poste de rel. Aqualift S Compact Mono, eaux usées Eaux grises, à l’intérieur du bâtiment – pose encastrée en dalle, avec une pompe GTF 500 submersible, détection du niveau Flotteur, type de couvercle Couvercle avec grille, noir
- Peu encombrant grâce à la pose dans une dalle béton avec couvercle de protection intégré avec siphon
- Transformation facile possible de la version Mono en version Duo
- Fonctionnement silencieux grâce au manchon de raccordement anti vibration et anti bruit de la/des pompe(s)
Numéro d'article | 280500S |
---|---|
GTIN | 4026092082584 |
Groupe de remise | 20 |
Poste de rel. Aqualift S Compact Mono, GTF 500, Dalle
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Pour une pose en dalle, l'installation est prémontée pour pose final sur place. Modèle Nature du système: Installation individuelle Type de commande: Flotteur Dispositif anti-retour: intégré Caractéristiques générales Couleur: noir Norme: EN 12050-2 Nature des eaux usées: Eaux grises Type d'installation: à l’intérieur du bâtiment – pose encastrée en dalle État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Modèle de poste: Mono Dimensions Poids net: 25,61 kg Poids brut: 27 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Profondeur de pose: 490 - 620 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 617 mm Largeur: 585 mm Dimensions d'emballage, longueur: 590 mm Dimensions d'emballage, largeur: 590 mm Dimensions d’emballage, hauteur: 675 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre nominal de l’arrivée (DN): 100 mm Volume utile: 16 l Caractéristiques fonctionnelles Type de couvercle: Couvercle avec grille Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Hauteur maxi du revêtement: 16 mm Aide à l'installation Pompe: GTF 500 Nombre de pompes: 1 Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A Longueur du câble d'alimentation de la pompe: 5 m Catégorie de protection de la pompe: IP 68 (3 m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 10 m³/h Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 10 mm Commande Nature de détection du niveau: Flotteur Type de détection du niveau: mécanique Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Adaptateur DN 50/70 | 27126 | Afficher | |
Adaptateur DN 100/70 | 27602 | Afficher | |
Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
Kit de conduites de refoulement 5 m pressure hose, DA 50 mm | 28062 | Afficher | |
Tuyau d'arrivée DN 50, avec joint, Bague filetée | 39005 | Afficher | |
Tuyau d'arrivée DN 70, avec joint, Bague filetée | 39007 | Afficher | |
Tuyau d'arrivée DN 100, avec joint, Bague filetée | 39100 | Afficher | |
Dispositif anti-odeur Multistop, Système 125 | 48500 | Afficher | |
Dispositif anti-odeur Megastop | 48550 | Afficher | |
Tamis à cheveux Composite, p siphons de salle d’eau S125 | 48700 | Afficher | |
Scie cloche pour DN 50/70/100 | 500101 | Afficher | |
Dispositif anti-odeur pour « L’ultraplat 79 » | 680696 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, noir | 680795 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, noir | 680796 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, gris | 680797 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, gris | 680798 | Afficher | |
Accessoires pour câbles | 80889 | Afficher | |
Accessoires pour câbles Rallonge pour pompe | 80891 | Afficher | |
Couvercle de protection étanche à l'eau, noir 366x366 mm | 830050 | Afficher | |
Couvercle de protection étanche à l'eau, carrelable | 830052 | Afficher | |
Rallonge de rehausse H : 200 mm | 83070 | Afficher | |
Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher | |
Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher | |
Joint pour passage de tuyau, DN 50 | 850114 | Afficher | |
Joint pour passage de tuyau, DN 70 | 850116 | Afficher | |
Joint pour passage de tuyau, DN 100 | 850117 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Tuyau d'arrivée DN 50, avec joint, Bague filetée | 39005 | Afficher | |
Grille 138x138 mm, Composite | 60101S | Afficher | |
Clé de verrouillage pour grilles en Ecoguss, Lock & Lift | 67007 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher | |
Raccord de pompe avec joint et clapet | 680475 | Afficher | |
Sortie de refoulement avec joint et vis | 680758 | Afficher | |
Raccord de pompe Minilift, Aqualift S | 680760 | Afficher | |
Corps de clapet Mono, avec raccord de pompe | 680761 | Afficher | |
Fermeture rotative pour verrouiller le raccord de pompe | 680762 | Afficher | |
Pompe de remplacement GTF 500 avec interrupteur à flotteur | 680764 | Afficher | |
Roue vortex pour GTF 500 | 680767 | Afficher | |
Volute de pompe pour GTF 500 | 680768 | Afficher | |
Kit de vis pour grille d’aspiration, GTF 500 | 680769 | Afficher | |
Grille d'aspiration pour GTF 500 | 680770 | Afficher | |
Suspension de pompe pour Aqualift S Compact, Mono, GTF 500 | 680771 | Afficher | |
Refoulement pour GTF 500, Aqualift S Compact | 680792 | Afficher | |
Joint couvercle de protection, système 330 mm | 686114 | Afficher | |
Couvercle de protection noir avec grille | 830053 | Afficher | |
Rehausse système 400 | 830065 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- TÜV marque de test (pruefzeichen): ID 1111241937
- Type d'installation (einbausituation): pose encastrée en dalle
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux grises
- Type de couvercle (abdeckungsart): Couvercle avec grille
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Pompe (pumpe): GTF 500
- (ausfuehrung):
