Eaux pluviales et protection antiretour selon la norme DIN 1986-100

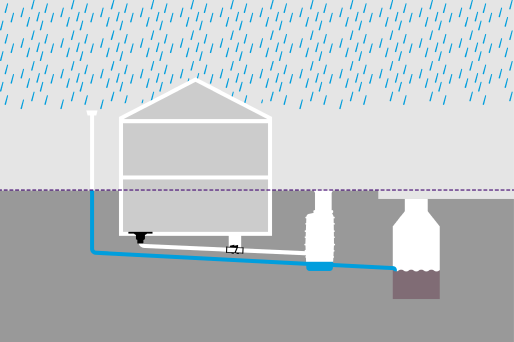

Conformément à la norme DIN 1986-100, les points d'évacuation des eaux pluviales doivent être raccordés au réseau d'assainissement public séparément des eaux usées domestiques. Si ces points d'évacuation se trouvent en dessous du niveau des plus hautes eaux, ils doivent donc être protégés séparément contre le reflux. Ce n'est que dans de rares cas exceptionnels que les eaux pluviales peuvent être acheminées avec les eaux usées domestiques via un dispositif central de protection contre le reflux.
Surface de captage raccordée A en m² : 5 m²
Débit de pluie de référence r 5,100 en l/(s*ha) : 648 l/(s*ha)
Coefficient de ruissellement C non admissible dans ce cas

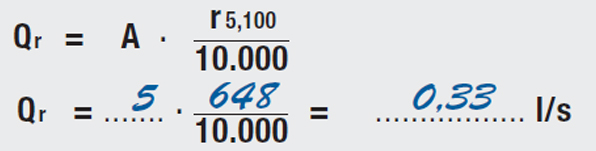

Formule et calcul : voir illustration à gauche
Débit de pluie de référence r5 = pluie de cinq minutes
Durée de la pluie = 300 s
Quantité d'eau de
pluie collectée = Qr x durée de la pluie = 0,33 l/s x 300 s = 99 l ≙ 99 dm3
Surface au sol de l'accès à la cave sans marches
A = 1 m² = 100 dm²
Hauteur du seuil de
porte requis h = volume d'eau de pluie / surface = 99 dm³ / 100 dm² = 0,99 dm = 9,9 cm
Le seuil de porte doit avoir une hauteur minimale de 9,9 cm afin que, en cas de reflux dans la canalisation, l'eau de pluie s'écoulant de l'accès à la cave puisse être retenue pendant une durée estimée à 5 minutes.
Produits anti-refoulement de KESSEL pour la protection collective
Les clapets antiretour de type 2, 3 et 5, ainsi que les systèmes d'écoulement hybrides (clapets antiretour avec pompe et postes de relevage hybrides) auxquels plusieurs éléments d'écoulement peuvent être raccordés, peuvent être envisagés pour la protection collective. Les modèles Staufix, Pumpfix et Ecolift de KESSEL constituent par exemple des solutions adaptées.
