Planification prévisionnelle
Les surfaces contribuant au ruissellement situées en contrebas du niveau des plus hautes eaux et présentant une pente vers le bâtiment, telles que les entrées de garage, les entrées d'immeuble ou les terrassements menant aux appartements en sous-sol, doivent être réduites au minimum. Les eaux pluviales provenant de petites surfaces (environ 5 m²) telles que les accès aux caves et autres peuvent être infiltrées. Si cela n'est pas possible, ces surfaces peuvent, en présence d'une pente naturelle, être drainées à l'aide de clapets antiretour conformes à la norme DIN EN 13564-1, à condition que des mesures appropriées, par exemple des seuils aux entrées de cave, empêchent l'inondation des pièces situées en contrebas par les eaux de pluie tant que le clapet antiretour est fermé.

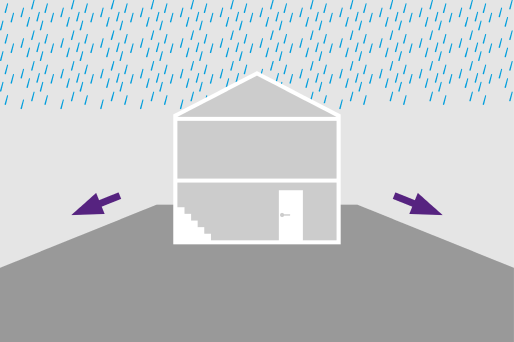

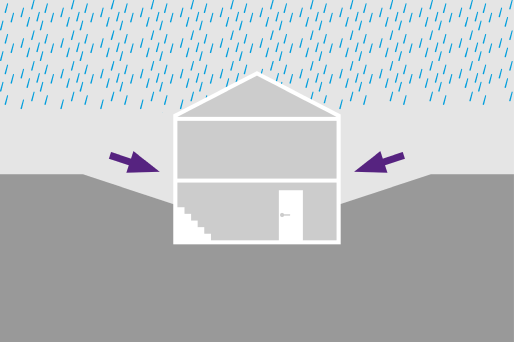

Une architecture et un aménagement paysager prévoyants permettent d'éviter le risque d'inondation des bâtiments grâce à une conception judicieuse du terrain. Il est toutefois souvent inévitable que des surfaces permettant l'écoulement situées en dessous du niveau des plus hautes eaux présentent une pente vers les bâtiments. Dans ce cas, ces surfaces, telles que les entrées de garage, les entrées de maison ou les terrassements vers les appartements en sous-sol, doivent être réduites au minimum.
DIN 1986-100

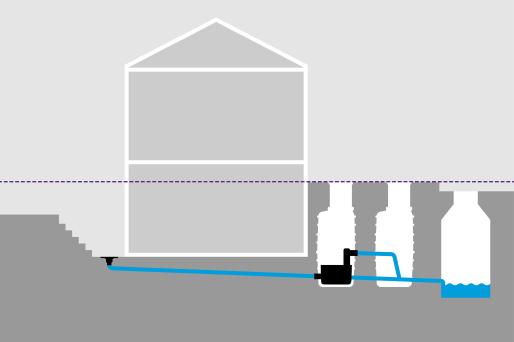

D'une manière générale, conformément à la norme DIN 1986-100, section 13.1.3 : « Les points d'évacuation des eaux pluviales provenant de surfaces situées en dessous du niveau des plus hautes eaux ne peuvent être raccordés au réseau d'assainissement public que de manière séparée des eaux usées domestiques et sans risque de refoulement. »
Les eaux pluviales s'écoulant en dessous du niveau des plus hautes eaux peuvent être classées en trois catégories :
- Petites surfaces, telles que les accès aux caves
- Les grandes surfaces ne présentant aucun risque pour les bâtiments et les biens matériels
- Les grandes surfaces présentant un risque pour les bâtiments ou les biens matériels

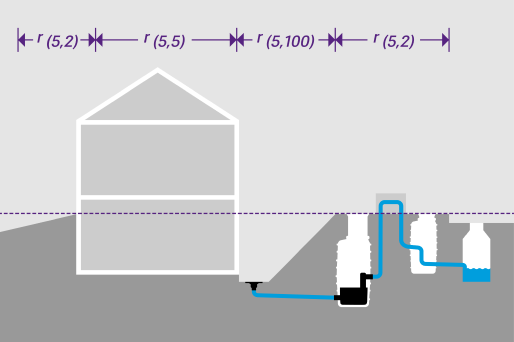

Débits de pluie de référence
Surfaces situées en dessous du niveau des plus hautes eaux | Dimensionnement | Vérification de l'inondabilité |
| Petites surfaces, telles que les accès aux caves | r(5,100) | r(5,100) |
| Grandes surfaces, sans risque pour les bâtiments et les biens matériels | r(5,2) | r(5,30) |
| Grandes surfaces, avec mise en danger des bâtiments et des biens matériels | r(5,100) | r(5,100) |
r(5,100) = Il s'agit de la quantité maximale de précipitations à laquelle on peut s'attendre une fois tous les 100 ans sur une période de 5 minutes à un endroit donné.
Test d'inondation
De manière générale, il convient de réaliser une analyse des risques d'inondation conformément à la norme DIN 1986-100 dans les trois cas. Les différents niveaux de sécurité découlent des différentes évaluations des risques.

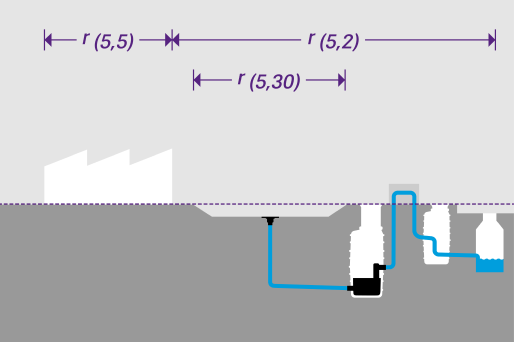

Pour les grandes surfaces situées en dessous du niveau des plus hautes eaux, il convient d'utiliser :
- les postes de relevage conformes à la norme DIN EN 12050-2
- Les postes de relevage conformes à la norme DIN EN 12050-1 pour les installations en milieu humide, mais sans broyage des matières fécales
- clapet antiretour avec pompe, dans la mesure où il est autorisé pour le domaine d'application
- poste de relevage à protection antiretour, dans la mesure où il est autorisé par le domaine d'application
