Emplacement d'installation approprié
Les postes de relevage intégrés dans la Dalle sont souvent placés dans des locaux techniques, des locaux à vélos, des caves ou des pièces annexes. Ils sont parfois également installés directement dans des parkings souterrains. Dans ce cas, il est important de veiller à ce que le couvercle de la cuvette soit praticable (voir également les classes de charge pour les systèmes de drainage).

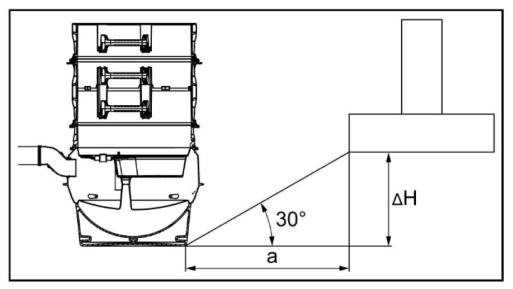

Le regard ne doit pas se trouver dans la zone d'influence des fondations voisines, c'est-à-dire que la distance minimale a = distance entre le bord inférieur du regard et le bord inférieur de la fondation :
a = ΔH x 1,73
profondeur de pose
Lors de la planification, il convient de déterminer la profondeur de pose exacte. Celle-ci dépend généralement de la canalisation enterrée, qui est posée sous la Dalle avec une pente vers le poste de relevage. Il faut déterminer la profondeur totale entre le niveau supérieur de la Dalle (OKFFB) et le niveau du sol de la canalisation enterrée à l'arrivée du poste de relevage. Cette cote permet de déterminer la configuration exacte du produit.

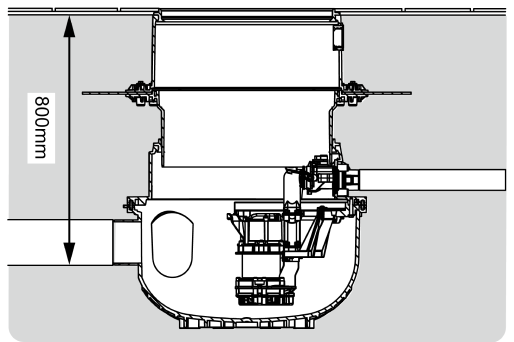

Les postes de relevage KESSEL Aqualift M Underfloor, dont le regard n'est pas accessible en raison de leur taille compacte (LW 400), ne doivent pas être installés à une profondeur supérieure à 80 cm (mesurée du niveau OKFFB jusqu'au fond de la canalisation enterrée à l'arrivée).
eaux souterraines
Dans le cas des stations de relevage installées dans la dalle, il convient de tenir compte de la profondeur d'immersion du puits dans la nappe phréatique et de la vérifier avec le produit choisi. La plupart des stations de relevage et des postes de relevage KESSEL peuvent être immergés jusqu'à 3 m dans la nappe phréatique sans qu'il soit nécessaire de prendre des mesures supplémentaires pour empêcher la remontée.

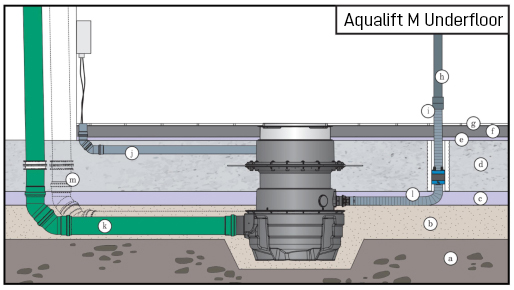

a. Conduite d'alimentation (canalisation enterrée)
- La conduite d'alimentation du poste de relevage doit être conçue et installée conformément aux normes en vigueur. Toutes les conduites doivent être posées de manière à pouvoir se vider naturellement.
- Les conduites ne doivent pas être rétrécies dans le sens de l'écoulement.
- Les changements de direction des conduites principales ou collectrices ne doivent être réalisés qu'avec des coudes ≤ 45°.
- Les passages vers des diamètres nominaux supérieurs doivent être réalisés à l'aide de raccords de transition ou d'autres raccords appropriés (par exemple, des joints de transition). Dans les conduites de raccordement collectrices, les raccords de transition excentriques doivent être installés à niveau. Afin de faciliter l'inspection, l'installation dans les canalisations enterrées doit s'effectuer à niveau.
Le raccordement de la conduite de refoulement est réalisé en PE DN 80 (DA = 90 mm).

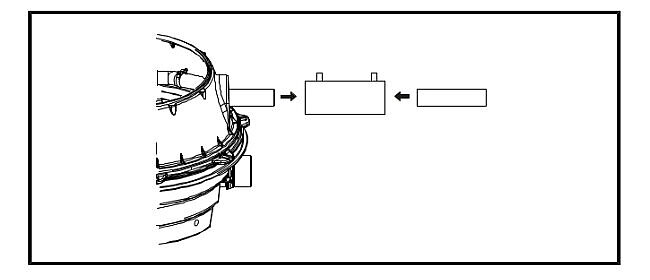

KESSEL recommande d'utiliser des manchons à souder par électricité en PE-HD disponibles dans le commerce.

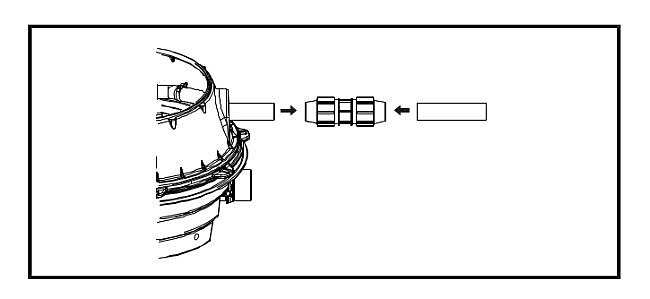

Il est également possible de raccorder la conduite de refoulement à l'aide de raccords à compression disponibles dans le commerce
(voir accessoires KESSEL, réf. 28090/28091/28092).
b. Conduite de refoulement
- Dans le cas des postes de relevage intégrés dans la dalle, la conduite de refoulement doit être acheminée depuis le poste de relevage jusqu'au point de raccordement le plus proche dans la pièce. Cela se fait généralement sous la dalle jusqu'au mur le plus proche. À cet endroit, la conduite de refoulement traverse la dalle.
- Dans le cas d'une dalle de fondation étanche à l'eau, le passage à travers la dalle doit être assuré par une étanchéité. Cela peut se faire à l'aide d'un tube de protection avec insert d'étanchéité ou d'un collier de mur.
- Les conduites de refoulement sous la dalle sont exposées au sol et doivent être adaptées à cet environnement. On utilise ici des conduites de refoulement en PE-HD ou en PVC.
- Pour les conduites sous pression de petit diamètre (jusqu'à DN40/DA50), il est possible d'utiliser le kit de conduites sous pression KESSEL (accessoires). Pour les conduites sous pression de plus grand diamètre (à partir de DN40/DA50), KESSEL recommande le raccordement d'un tuyau en polyéthylène disponible dans le commerce.
c. Conduite de purge
- Sur les postes de relevage, le raccordement de la conduite de purge s'effectue directement sur la cuve, dans la Dalle. Selon le type d'installation, des raccords directs ou des surfaces de perçage sont prévus à cet effet.
- La conduite de purge doit être acheminée depuis le poste de relevage jusqu'au point de référence le plus proche dans la pièce. Cela se fait généralement sous la Dalle jusqu'au mur le plus proche. À cet endroit, la conduite de purge traverse la Dalle.
- Dans le cas d'une dalle étanche à l'eau, le passage à travers la dalle doit être assuré par une étanchéité. Cela peut se faire à l'aide d'un tube de protection avec insert d'étanchéité ou d'un collier de mur.
- Les conduites de purge situées sous la Dalle sont exposées au sol et doivent être adaptées à cet environnement. C'est pourquoi on utilise ici un tuyau KG ou KG2000 disponible dans le commerce. La plus petite taille disponible est DN 100. La conduite de ventilation sous la Dalle est donc posée en DN 100. Plus loin, à l'intérieur du bâtiment, la conduite de ventilation peut être prolongée avec un tuyau HT (ou similaire) d'un diamètre minimal de DN 70.
d. Fourreau pour câbles
- Dans les postes de relevage, le raccordement du fourreau pour câbles s'effectue directement sur la cuve, dans la Dalle. Selon le type d'installation, des raccords directs ou des surfaces de perçage sont prévus à cet effet.
- Il convient de le poser avec une légère pente (nous recommandons 1 à 2 %) vers le poste de relevage afin que l'eau de condensation puisse s'écouler et que les câbles ne restent pas en permanence dans l'eau.
- Dans le cas d'une dalle de fondation étanche à l'eau, le passage à travers la dalle doit être assuré par une étanchéité. Cela peut se faire à l'aide d'un tube de protection avec insert d'étanchéité ou d'un collier de mur.
- Les fourreaux pour câbles sous la dalle sont exposés au sol et doivent être adaptés à cet usage. C'est pourquoi on utilise ici un tuyau KG ou KG2000 disponible dans le commerce. La plus petite taille disponible est DN 100. Le fourreau pour câbles sous la dalle est donc posé en DN 100.
