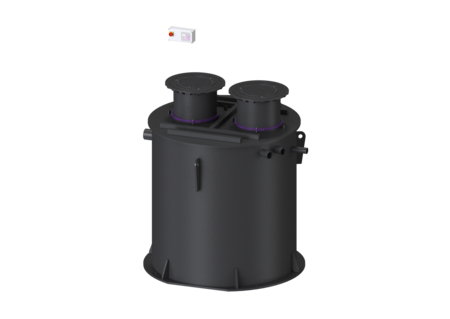

Sépara. graisses EasyClean ground
Multi, NS 10, Standard, 720-960 mm, D
KESSEL Sépara. graisses EasyClean ground, vidange Standard, taille nominale 10, classe de charge D 400, à l'extérieur des bâtiments – pose enterrée, profondeur de pose 720 - 960 mm, type d'évacuation manuel avec tuyau d’aspiration, Regard double paroi renforcée, dispositif d'alarme avec Sonde de niveau
- Rehausse télescopique avec couvercles de protection étanches aux odeurs pour différentes classes de charge
- Étanche à l’eau, résistant aux eaux agressives
- Fonctionnement ne nécessitant qu'un minimum d'entretien
| Numéro d'article | 96010.80D |
|---|---|
| GTIN | 4026092098301 |
| Groupe de remise | 60 |
Sépara. graisses EasyClean ground Multi, NS 10, Standard, 720-960 mm, D
Le poste destiné à une pose enterrée se compose à la fois d'un séparateur pour eaux grasses, y compris un débourbeur, d'un dispositif d'échantillonnage et d'une station de relevage. La cuve de toutes les pièces du poste est en composite (PE) résistant dans le temps. L’accès aux différentes pièces du poste pour les travaux de nettoyage et de maintenance s’effectue via deux ouvertures de maintenance. La vidange manuelle se fait avec le couvercle ouvert. La station de relevage est équipée de deux pompes submersibles, y compris d’un dispositif antiretour. Les pompes submersibles sont introduites dans la cuve par des barres de guidage. Les pompes sont commandées par une sonde de niveau. La commande est effectuée par un gestionnaire convivial, qui peut être connecté à la gestion du bâtiment via un contact sec ou qui peut transmettre en option des messages d’alarme et de défauts via une interface GSM. Pour la classe de charge D, une plaque de répartition doit être réalisée. Les plans d'armature sont disponibles auprès de KESSEL. Matériau PE garantit 20 ans. Modèle Système de regard: Regard double paroi renforcée Variante d'évacuation: Standard Système Schredder-Mix: non Taille nominale (NS): 10 SonicControl: non Débourbage: manuel avec tuyau d’aspiration Capacité de charge (DIN 19901): E2 Caractéristiques générales Type d'installation: à l'extérieur des bâtiments – pose enterrée Dimensions Poids net: 1210 kg Poids brut: 1264 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 2730 mm Profondeur de pose: 720 - 960 mm Longueur: 2160 mm Largeur: 2505 mm Dimensions d'emballage, longueur: 3400 mm Dimensions d'emballage, largeur: 2250 mm Dimensions d’emballage, hauteur: 2480 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 90 Diamètre extérieur (DA) de refoulement: 90 mm Distance entre le tuyau de sortie et le fond de la cuve: 1500 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1770 mm Diamètre extérieur de la sortie (DA): 160 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux en PVC et de moulage en fonte selon DIN 19534, PP ou AS Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Hauteur du couvercle: 95 mm Verrouillage: non verrouillable Classe de charge: D 400 (EN 124) Étanchéité: anti-odeur et étanche à l'eau Contenance d'eaux usées Contenu du séparateur: 1400 l Épaisseur de la couche de graisse maximale: 270 mm Volume total: 2400 l Contenance du débourbeur: 1000 l Volume maxi de graisse: 400 l Aide à l'installation Pompe: GTK 1300 Nombre de pompes: 2 Poids, pompe: 27 kg Courant nominal: 2,5 A Longueur du câble d'alimentation de la pompe: 10 m Classe de protection: I Classe d’isolation: H Facteur de puissance Cos phi: 0,8 Catégorie de protection de la pompe: IP 68 Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 57 m³/h Hauteur de relevage maxi: 12,4 m Régime: 2900 U/min Puissance P1: 1,3 kW Puissance P2: 1 kW Mode de fonctionnement: S3 – 30 % Fusible requis (protection de ligne): 3 x C 16 A Type de câble d'alimentation de la pompe: H07RN8-F 6G, 1,5 mm² Commande Gestionnaire: Comfort Disjoncteur du moteur: oui Dispositif d’alarme: Sonde de niveau Nature de détection du niveau: Sonde de niveau Type de détection du niveau: hydrostatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 2,5 A
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Connect Pro module LTE p. gestionnaire a. Connect Pro interface | 72300 | Afficher |
 | Vidange directe Raccord pour tuyau d'évacuation à droite | 917419.00 | Afficher |
| Vidange directe Raccord pour tuyau d'évacuation à gauche | 917419.50 | Afficher |
 | Regard d'évacuation LW 400, séparateurs enterrés, A/B | 917422B | Afficher |
 | Regard d'évacuation LW 400, séparateurs enterrés, D | 917422D | Afficher |
 | Appareil de mesure SonicControl,pour séparateurs de graisse | 917821 | Afficher |
 | Kit de rallonge de câble 10m, pour SonicControl sépar. à graisses | 917871 | Afficher |
| Kit de rallonge de câble 20m, pour SonicControl sépar. à graisses | 917872 | Afficher |
| Kit de rallonge de câble 30m, pour SonicControl sépar. à graisses | 917873 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Joint Anneau de compensation, DN 125 | 680002 | Afficher |
 | Pile Pile 9 V | 680034 | Afficher |
 | Kit clapet anneau compens., clapet, support battant | 680053 | Afficher |
 | Anneau de maintien pour rehausses d : 600 mm | 680276 | Afficher |
 | Clé d'ouverture pour couvercles de protection | 680278 | Afficher |
 | Joint pour couvercle de protection, verrouillé | 680323 | Afficher |
 | Rehausse d : 630 mm, étanche à l'eau | 680324 | Afficher |
 | Corps de clapet postes Duo, avec 2 dispositifs d'arrêt | 680419 | Afficher |
 | Joint pour griffe de pompe, 2,5 pouces | 680597 | Afficher |
 | Griffe de pompe 2,5 pouces, avec joint | 680599 | Afficher |
 | Sonde de niveau avec borne | 680600 | Afficher |
 | Tube de protection pour sonde de niveau, à fente | 680603 | Afficher |
 | Pompe remplacem. Aquadive GTK1300 sans interrupteur à flotteur, 10 m | 680610 | Afficher |
 | Gestionnaire Comfort Duo, 400 V, 2x2,5-4 A | 680619 | Afficher |
 | Borne pour sonde de niveau et cloche | 680729 | Afficher |
 | Tuyau de raccordement avec brides de fixation | 680783 | Afficher |
 | Joint d: 630 mm, à partir de 01/2015 | 860104 | Afficher |
| Manuels | |
|---|---|
| Données CAO | |
| Rapports et certificats d'essai | |
| Déclaration de performance | |
| Déclaration de conformité |
- Gestionnaire (schaltgeraet):
Comfort
- Type d'installation (einbausituation):
pose enterrée
- Taille nominale (NS) (nenngroesse): 10
- Classe de charge (belastungsklasse): D 400 (EN 124)
- Profondeur de pose (einbautiefe): 720 mm
- (fliessrichtung):
