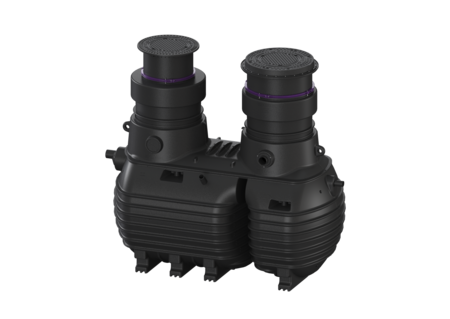

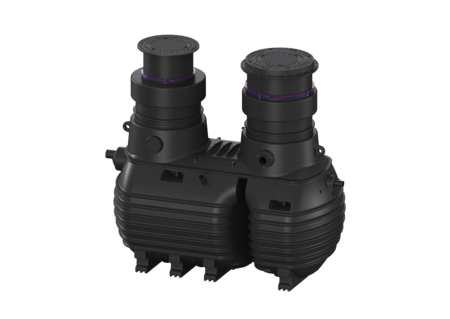

Sépara. graisses EasyClean ground
Multi, Direct-R, NS 4, T 170 mm, B 125
KESSEL Sépara. graisses EasyClean ground, vidange Direct, taille nominale 4, classe de charge B 125, pose enterrée, profondeur de pose 1130 - 1600 mm, type d'évacuation manuel, sens de l'écoulement à droite, Citerne
- Élimination propre et sans odeur
- Lieu d'élimination défini
- Vidange complète du séparateur
| Numéro d'article | 96004-DR-170B |
|---|---|
| GTIN | 4026092109830 |
| Groupe de remise | 60 |
Sépara. graisses EasyClean ground Multi, Direct-R, NS 4, T 170 mm, B 125
Le poste destiné à une pose enterrée se compose à la fois d'un séparateur pour eaux grasses, y compris un débourbeur, d'un dispositif d'échantillonnage et d'une station de relevage. La cuve de toutes les pièces du poste est en composite (PE) résistant dans le temps. L’accès aux différentes pièces du poste pour les travaux de nettoyage et de maintenance s’effectue via deux ouvertures de maintenance. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. La station de relevage est équipée de deux pompes submersibles, y compris d’un dispositif anti-retour. Les pompes sont commandées par une sonde de niveau. La commande est effectuée par un gestionnaire convivial qui peut être connecté à la gestion du bâtiment ou qui peut transmettre en option des messages d'alarme ou de défauts. Pour la classe de charge D, une plaque de répartition doit être réalisée. Les plans d'armature sont disponibles auprès de KESSEL. Matériau PE garanti 20 ans. Modèle Sens de l'écoulement: à droite Système de regard: Citerne Variante d'évacuation: Direct Taille nominale (NS): 4 Dispositif d'évacuation: Tuyau d’évacuation Débourbage: manuel Caractéristiques générales Type d'installation: pose enterrée Étanchéité: anti-odeur et étanche à l'eau Dimensions Poids net: 828 kg Poids brut: 860 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 1800 mm Profondeur de pose: 1130 - 1600 mm Dimensions du conditionnement, longueur: 3210 mm Longueur: 2690 mm Largeur: 1670 mm Dimensions d'emballage, longueur: 4188 mm Dimensions d'emballage, largeur: 2870 mm Dimensions d’emballage, hauteur: 1960 mm Hauteur de la tubulure de refoulement: 1310 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 65 Diamètre extérieur (DA) de refoulement: 75 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1260 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 Nombre d’arrivée: 1 Largeur hors tout de l’accès (LW): 600 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Verrouillage: Lock & Lift Classe de charge: B 125 (EN 124) Étanchéité: anti-odeur et étanche à l'eau Contenance d'eaux usées Contenu du séparateur: 2085 l Épaisseur de la couche de graisse maximale: 115 mm Volume total: 2485 l Contenance du débourbeur: 400 l Volume maxi de graisse: 160 l Aide à l'installation Pompe: GTK 1300 Nombre de pompes: 2 Poids, pompe: 27 kg Type de raccord: Raccordement direct Classe de protection: I Classe d’isolation: H Facteur de puissance Cos phi: 0,8 Catégorie de protection de la pompe: IP 68 (20m) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 57 m³/h Hauteur de relevage maxi: 12,4 m Régime: 2900 U/min Puissance P1: 1,3 kW Puissance P2: 1 kW Mode de fonctionnement: S1 Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue monocanal Longueur du câble d'alimentation de la pompe: 10 m Courant nominal: 2,5 A Commande Dispositif d’alarme: Sonde de niveau Type de détection du niveau: hydrostatique Type de raccord: Raccordement direct Pile de sauvegarde: oui
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Clé d'ouverture pour couvercles de protection | 680278 | Afficher |
 | Insert de joint 400V pour les installations en 400V | 681179 | Afficher |
 | Kit d’étanchéité pour gaine 400V pour étanchéité côté bâtiment | 85402 | Afficher |
 | Armoire intégrée pour montage en saillie | 917413 | Afficher |
 | Armoire intégrée pour montage intégré | 917414 | Afficher |
 | Regard d'évacuation LW 400, séparateurs enterrés, D | 917422D | Afficher |
 | Rallonge Robinet boisseau sphér. pour EasyClean ground Multi | 917521 | Afficher |
 | Appareil de mesure SonicControl,pour séparateurs de graisse | 917821 | Afficher |
 | Capteur, Appareil de mesure pour séparateur à graisses | 917832 | Afficher |
 | Kit de rallonge de câble 10m, pour SonicControl sépar. à graisses | 917871 | Afficher |
| Kit de rallonge de câble 20m, pour SonicControl sépar. à graisses | 917872 | Afficher |
| Kit de rallonge de câble 30m, pour SonicControl sépar. à graisses | 917873 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Anneau de maintien pour rehausses d : 600 mm | 680276 | Afficher |
| Clé d'ouverture pour couvercles de protection | 680278 | Afficher |
 | Joint pour module rehausse LW 1000 | 680375 | Afficher |
 | Anneau de maintien pour rehausses d : 800 mm | 680568 | Afficher |
 | Sonde de niveau avec borne | 680600 | Afficher |
 | Pompe remplacem. Aquadive GTK1300 sans interrupteur à flotteur, 10 m | 680610 | Afficher |
 | Pompe remplacem. Aquadive GTK2600 sans interrupteur à flotteur, 10 m | 680611 | Afficher |
 | Borne pour sonde de niveau et cloche | 680729 | Afficher |
 | Couvercle de protection LW 600 Lock&Lift, classe B, séparateur | 681102 | Afficher |
 | Couvercle de protection LW 600 Lock&Lift, classe D, séparateur | 681104 | Afficher |
 | Joint d: 630 mm, à partir de 01/2015 | 860104 | Afficher |
 | Rehausse LW 600 Composite, régl. en hauteur 65 - 579 mm | 860152 | Afficher |
 | Outil de levage Goliath pour couvercles de recouvrement | 917112 | Afficher |
| Rallonge Robinet boisseau sphér. pour EasyClean ground Multi | 917521 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Déclaration de performance | |
| Déclaration de conformité |
- Type d'installation (einbausituation):
pose enterrée
- Taille nominale (NS) (nenngroesse): 4
- Classe de charge (belastungsklasse): B 125 (EN 124)
- Profondeur de pose (einbautiefe): 1.130 mm
- Sens de l'écoulement (fliessrichtung): à droite
- Dispositif d'évacuation (entsorgungseinrichtung):
Tuyau d’évacuation
