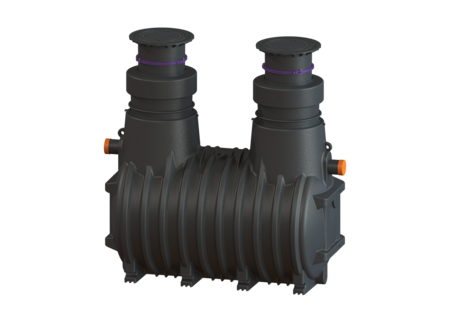

Sépara. graisses EasyClean ground
NS 20, Standard, 1130 à 1755 mm, Cl. A/B
Le séparateur pour eaux grasses est adapté à une pose enterrée et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure concave assurant une évacuation rapide. L’accès pour les travaux de vidange et d’entretien s’effectue via une ou plusieurs ouvertures de maintenance. La vidange manuelle se fait avec le couvercle ouvert. Matériau PE garantit 20 ans.
- Rehausse télescopique avec couvercles de protection étanches aux odeurs pour différentes classes de charge
- Étanche à l’eau, résistant aux eaux agressives
- Fonctionnement ne nécessitant qu'un minimum d'entretien

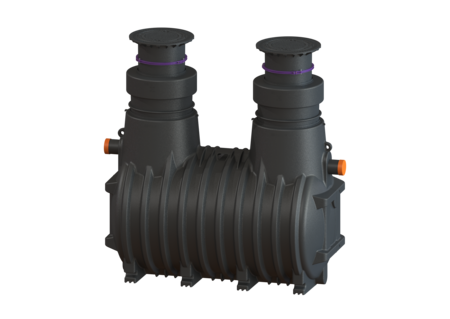

Numéro d'article | 93020/170B |
---|---|
GTIN | 4026092073360 |
Groupe de remise | 60 |
Sépara. graisses EasyClean ground NS 20, Standard, 1130 à 1755 mm, Cl. A/B
Le séparateur pour eaux grasses est adapté à une pose enterrée et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure concave assurant une évacuation rapide. L’accès pour les travaux de vidange et d’entretien s’effectue via une ou plusieurs ouvertures de maintenance. La vidange manuelle se fait avec le couvercle ouvert. Matériau PE garantit 20 ans. Modèle Remarque concernant la profondeur de pose: Variante pose grande profondeur Plaque d'insonorisation: Citerne Variante d'évacuation: Standard Type de protection moteur: non Panier à boue: non Taille nominale (NS): 20 SonicControl: non Dispositif de remplissage selon DIN 1988: non Débourbage: manuel avec tuyau d’aspiration Capacité de charge (DIN 19901): E2 Caractéristiques générales Matériau: PE Norme: EN 1825 Type d'installation: à l'extérieur des bâtiments – pose enterrée État à la livraison: Prêt au raccordement (raccordement des pièces de jonction à prévoir sur site) Dimensions Poids net: 539 kg Poids brut: 572 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 1810 mm Diamètre: 648 mm Capacité de charge (DIN 19901): 700 - 1.800 Liste positive UBA: 185 Longueur maxi: 3300 mm Profondeur de pose: 1130 - 1755 mm Type de réglage de la hauteur: Rehausse télescopique, inclinable 5 degrés Dimensions du conditionnement, largeur: 1720 mm Dimensions du conditionnement, longueur: 3110 mm Dimensions d'emballage, largeur: 2670 mm Dimensions d’emballage, hauteur: 2340 mm Dimensions d'emballage, longueur: 3300 mm Cuve/corps de base Distance entre le tuyau de sortie et le fond de la cuve: 1550 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1620 mm Diamètre extérieur de la sortie (DA): 200 mm Diamètre nominal de la sortie (DN): 200 Diamètre nominal de l’arrivée (DN): 200 mm Diamètre nominal de l’arrivée (DN): 200 Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux en PVC et de moulage en fonte selon DIN 19534, PP ou AS Largeur hors tout de l’accès (LW): 800 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Fonte grise Couleur du couvercle: noir Hauteur du couvercle: 95 mm Verrouillage du couvercle: non verrouillable Classe de charge: B 125 (EN 124) Étanchéité: anti-odeur et étanche à l'eau Contenance d'eaux usées Contenu du séparateur: 3800 l Volume total: 5800 l Tuyau: 2000 l Volume maxi d’effluents légers: 800 l Commande Fréquence de commutation maximale admissible: non
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Puit de prélèvement Ø1000 DN 200 cl. B | 9151020B | Afficher | |
Partie intermédiaire 600 mm | 915402 | Afficher | |
Puit de prélèvement Ø400 DN100/150 cl. A | 915880A-200 | Afficher | |
Puit de prélèvement Ø400 DN200 cl. | 915880B-200 | Afficher | |
Puit de prélèvement Ø450 DN100/150 cl. A | 915883A | Afficher | |
Puit de prélèvement Ø450 DN200 cl. B | 915883B | Afficher | |
Armoire intégrée pour montage en saillie | 917413 | Afficher | |
Armoire intégrée pour montage intégré | 917414 | Afficher | |
Evacuation directe EURO | 917420.00 | Afficher | |
MP DIREKT EURO ERD LINKS | 917420.50 | Afficher | |
L`évacuation directe LW 400 | 917422B | Afficher | |
L`évacuation directe LW 400 | 917422D | Afficher | |
Rallonge de rehausse d : 600 mm, Hausse : 500 mm | 917460 | Afficher | |
Appareil de mesure "SonicControl" | 917821 | Afficher | |
Set de prolongation SonicControl 10 m | 917871 | Afficher | |
Set de prolongation SonicControl 20 m | 917872 | Afficher | |
Set de prolongation SonicControl 30 m | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Anneau de maintien pour rehausses d : 600 mm | 680276 | Afficher | |
Clé d'ouverture pour couvercles de protection | 680278 | Afficher | |
Joint pour couvercle de protection, verrouillé | 680323 | Afficher | |
Rehausse d : 630 mm, étanche à l'eau | 680324 | Afficher | |
Joint à lèvres 630mm pour cuve rotation | 860104 | Afficher | |
Schachtabdeckung Kl.B Absch. tagwasserd. | 860119 | Afficher | |
Outil pour couvercle | 917112 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau (material): PE
- Type d'installation (einbausituation): à l'extérieur des bâtiments – pose enterrée
- Taille nominale (NS) (nenngroesse): 20
- Classe de charge (belastungsklasse): B 125 (EN 124)
- Profondeur de pose (einbautiefe): 1.130 mm
- Poids brut (gewicht_brutto): 572 kg
