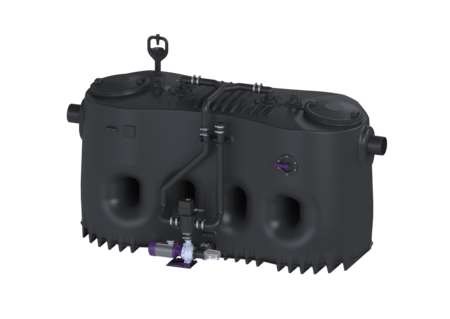

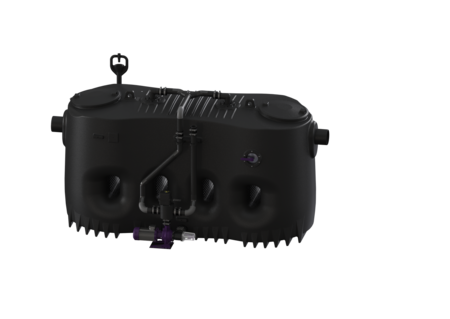

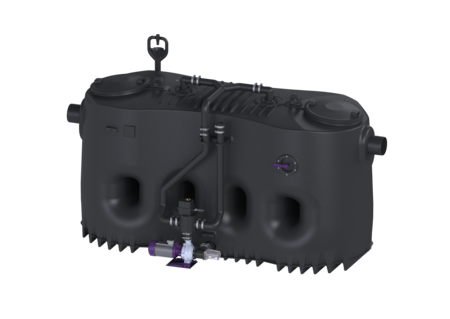

Séparateur graisse EasyClean free
NS 15, Auto Mix & Pump, à gauche
KESSEL Séparateur graisse EasyClean free, vidange Auto Mix & Pump, Surface de pose, largeur 1680 mm, taille nominale 15, sens de l'écoulement à gauche, gestionnaire oui, à l’intérieur du bâtiment – pose hors sol à l'abri du gel, type d'évacuation Système d'évacuation et de nettoyage automatique, non
- Sens du flux modifiable via une tubulure étanche interchangeable (NS 2 - NS 10)
- Vidange et nettoyage propres et sans odeurs
- Personnalisation possible via le gestionnaire
Numéro d'article | 93015-01-PVS-L |
---|---|
GTIN | 4026092104996 |
Groupe de remise | 60 |
Séparateur graisse EasyClean free NS 15, Auto Mix & Pump, à gauche
Le séparateur pour eaux grasses est adapté à une pose libre à l'abri du gel et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure conique assurant une évacuation rapide. Deux couvercles hermétiques aux odeurs à fermetures à clip rapide facilitent l’accès pour les travaux de vidange et d'entretien. Le système Schredder-Mix innovant à broyage intégré se charge de l’homogénéisation et du brassage du contenu de la cuve. Le nettoyage et la vidange se fait sans odeurs via une pompe externe, équipée d’une vanne deux voies et d’un servomoteur, qu’il est possible d'isolé de la cuve via un dispositif d’arrêt. Le déroulement entièrement automatique du programme est commandé par un gestionnaire convivial équipé d’un écran à plusieurs lignes et intégrable dans les équipements de gestion du bâtiment via un contact sec. Une commande déportée disponible en option permet de démarrer le nettoyage et la vidange à distance. Grâce au programme de vidange personnalisable avec fonction de sélection rapide, le processus de vidange peut être adapté aux conditions locales en fonction des besoins. Après la vidange, il ne reste plus qu’un volume résiduel de boue de 3 litres maximum dans la cuve. Un rinçage entièrement automatisé des conduites d’eau potable assure le respect des règles d’hygiène liées à l’eau potable. Matériau PE garantit 20 ans. Modèle Dispositif d’arrêt: oui Sens de l'écoulement: à gauche Variante d'évacuation: Auto Mix & Pump Système Schredder-Mix: oui Panier à boue: oui Taille nominale (NS): 15 SonicControl: non Dispositif d'évacuation: Pompe d’évacuation Dispositif de remplissage selon DIN 1988: oui Débourbage: Système d'évacuation et de nettoyage automatique Alimentation en eau: 2 valves solénoïdes d’1" Capacité de charge (DIN 19901): F3 Caractéristiques générales Matériau: PE Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Détail de livraison: Couplage Storz-B R 2-1/2" pour véhicule de pompage et de vidange Dimensions Poids net: 420 kg Poids brut: 495 kg Surface de pose, longueur: 3530 mm Surface de pose, largeur: 1680 mm Hauteur de pose: 1950 mm Dimensions d'emballage, longueur: 3530 mm Dimensions d'emballage, largeur: 1680 mm Dimensions d’emballage, hauteur: 2085 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 65 Diamètre extérieur (DA) de refoulement: 75 mm Distance entre le tuyau de sortie et le fond de la cuve: 1130 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1200 mm Diamètre extérieur de la sortie (DA): 200 mm Diamètre nominal de la sortie (DN): 200 mm Diamètre nominal de l’arrivée (DA): 200 mm Diamètre nominal de l’arrivée (DN): 200 mm Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux HT selon DIN 19560, PP ou AS Orifice de maintenance: 420 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage: Fermeture à clip rapide Étanchéité: anti-odeur Contenance d'eaux usées Contenu du séparateur: 2230 l Volume total: 3730 l Contenance du débourbeur: 1500 l Volume maxi de graisse: 600 l Aide à l'installation Pompe: SPF 300 KE 2.0 Nombre de pompes: 1 Poids, pompe: 44 kg Type de raccord: Raccordement direct Courant nominal: 6,2 A Longueur du câble d'alimentation de la pompe: 5 m Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,87 Catégorie de protection de la pompe: IP 55 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 60 m³/h Hauteur de relevage maxi: 17 m Régime: 2850 U/min Puissance P1: 3,6 kW Puissance P2: 3 kW Mode de fonctionnement: S2 – 30 min Fusible requis (protection de ligne): Fusible via le gestionnaire 400 V Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Rotor radial avec hachoir Commande Gestionnaire: oui Disjoncteur du moteur: oui Fusible requis (RCD): 30 mA Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: non Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: non Système d'autodiagnostic (SDS): oui Courant nominal: 6,2 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher | |
Télécommande RemoteControl | 916601 | Afficher | |
Armoire intégrée pour montage en saillie | 917413 | Afficher | |
Armoire intégrée pour montage intégré | 917414 | Afficher | |
Appareil de mesure SonicControl,pour séparateurs de graisse | 917821 | Afficher | |
Kit de rallonge de câble 10m, pour SonicControl sépar. à graisses | 917871 | Afficher | |
Kit de rallonge de câble 20m, pour SonicControl sépar. à graisses | 917872 | Afficher | |
Kit de rallonge de câble 30m, pour SonicControl sépar. à graisses | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Joint DN 150 | 680003 | Afficher | |
Collier de serrage d : 110 mm | 680126 | Afficher | |
Vanne Vanne 2 voies | 680275 | Afficher | |
Dispositif d'arrêt DN 100, composite, horizontale | 680329 | Afficher | |
Gestionnaire Auto Mix & Pump, 6,5 , 7,5 et 10 A | 680342 | Afficher | |
Tuyau de raccordement DN 100, L : 100 mm | 680434 | Afficher | |
Tuyau de raccordement colliers de serrage, DN 75, L : 100 mm | 680555 | Afficher | |
Servomoteur Variante sens du flux à gauche/à droite | 680832 | Afficher | |
Motoréducteur pour SPF 300 KE, IP 55 | 680916 | Afficher | |
Carter de pompe pour SPF 300 KE | 680917 | Afficher | |
Électrovanne 1" | 85047 | Afficher | |
Fenêtre d'inspection pour séparateur à graisses EasyClean | 913109 | Afficher | |
Couvercle d: 625 mm | 916901 | Afficher | |
Anneau de verrouillage pour couvercle 625 mm | 917001 | Afficher | |
Joint pour couvercle 625 mm | 917201 | Afficher | |
Roue radiale avec plaque de coupe et turbula., 3,0 kW | 917854 | Afficher | |
Plaque de coupe pour pompe 3,0 kW | 917855 | Afficher | |
Pompe de remplac. SPF 300 KE 2.0 Homogénéisateur, 3,0 kW | 917856 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance |
- Variante d'évacuation (entsorgungsvariante): Auto Mix & Pump
- Gestionnaire (schaltgeraet): oui
- Matériau (material): PE
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Dispositif d'évacuation (entsorgungseinrichtung): Pompe d’évacuation
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Système Schredder-Mix (schredder_mix_system): oui
- Taille nominale (NS) (nenngroesse): 15
- Panier à boue (schauglas): oui
- Dispositif de remplissage selon DIN 1988 (fuelleinrichtung): oui
- Surface de pose, largeur (aufstellflaeche_breite): 1.680 mm
- Surface de pose, longueur (aufstellflaeche_laenge): 3.530 mm
