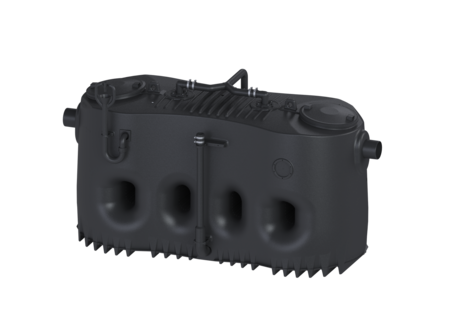

Séparateur graisse EasyClean free
NS 15, Mix, à droite
KESSEL Séparateur graisse EasyClean free, vidange Mix, taille nominale 15,00, sens de l'écoulement à droite, gestionnaire oui, pose hors sol à l'abri du gel, type d'évacuation Système de nettoyage manuel, non, non
- Sens du flux modifiable via une tubulure étanche interchangeable (NS 2 - NS 10)
- Commande simple
- Fonctionnement ne nécessitant qu'un minimum d'entretien
Numéro d'article | 93015-01-DS-R |
---|---|
GTIN | 4026092105146 |
Groupe de remise | 60 |
Séparateur graisse EasyClean free NS 15, Mix, à droite
Le séparateur pour eaux grasses est adapté à une pose libre à l'abri du gel et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure conique assurant une évacuation rapide. Deux couvercles hermétiques aux odeurs à fermetures à clip rapide facilitent l’accès pour les travaux de vidange et d'entretien. Le système Schredder-Mix innovant à broyage intégré se charge de l’homogénéisation et du brassage du contenu de la cuve. Une pompe externe, séparée de la cuve via un dispositif d’arrêt, est prévu pour la vidange. Après la vidange, il ne reste plus qu’un volume résiduel de boue de 3 litres maximum dans la cuve. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. Matériau PE garantit 20 ans. Modèle Dispositif d’arrêt: oui Sens de l'écoulement: à droite Variante d'évacuation: Mix Système Schredder-Mix: oui Panier à boue: non Taille nominale (NS): 15,00 SonicControl: non Dispositif d'évacuation: Raccord d’évacuation Dispositif de remplissage selon DIN 1988: oui Débourbage: Système de nettoyage manuel Alimentation en eau: 1 vanne à visse d’1" Capacité de charge (DIN 19901): F3 Caractéristiques générales Matériau: PE Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Détail de livraison: Couplage Storz-B R 2-1/2" pour véhicule de pompage et de vidange Dimensions Poids net: 410 kg Poids brut: 485 kg Surface de pose, longueur: 3530 mm Surface de pose, largeur: 1680 mm Hauteur de pose: 1950 mm Dimensions d'emballage, longueur: 3530 mm Dimensions d'emballage, largeur: 1680 mm Dimensions d’emballage, hauteur: 2085 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 65 Diamètre extérieur (DA) de refoulement: 75 mm Distance entre le tuyau de sortie et le fond de la cuve: 1130 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1200 mm Diamètre extérieur de la sortie (DA): 200 mm Diamètre nominal de la sortie (DN): 200 mm Diamètre nominal de l’arrivée (DA): 200 mm Diamètre nominal de l’arrivée (DN): 200 mm Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux HT selon DIN 19560, PP ou AS Orifice de maintenance: 420 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage: Fermeture à clip rapide Étanchéité: anti-odeur Contenance d'eaux usées Contenu du séparateur: 2230 l Volume total: 3730 l Contenance du débourbeur: 1500 l Volume maxi de graisse: 600 l Aide à l'installation Nombre de pompes: 1 Type de raccord: Raccordement direct Courant nominal: 6,2 A Classe de protection: I Facteur de puissance Cos phi: 0,87 Catégorie de protection de la pompe: IP 55 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 60 m³/h Hauteur de relevage maxi: 17 m Régime: 2850 U/min Puissance P1: 3,6 kW Puissance P2: 3 kW Mode de fonctionnement: S2 – 30 min Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Rotor radial avec hachoir Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: oui Fusible requis (RCD): 30 mA Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif d’échantillonnage DN 200, horizontal | 915883 | Afficher | |
Appareil de mesure SonicControl,pour séparateurs de graisse | 917821 | Afficher | |
Kit de rallonge de câble 10m, pour SonicControl sépar. à graisses | 917871 | Afficher | |
Kit de rallonge de câble 20m, pour SonicControl sépar. à graisses | 917872 | Afficher | |
Kit de rallonge de câble 30m, pour SonicControl sépar. à graisses | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Joint DN 150 | 680003 | Afficher | |
Collier de serrage d : 110 mm | 680126 | Afficher | |
Joint DN 200 | 680128 | Afficher | |
Fiche de protection moteur CEE, 4 - 6,3 A | 680328 | Afficher | |
Dispositif d'arrêt DN 100, composite, horizontale | 680329 | Afficher | |
Tuyau de raccordement DN 100, L : 100 mm | 680434 | Afficher | |
Tuyau de raccordement colliers de serrage, DN 75, L : 100 mm | 680555 | Afficher | |
Motoréducteur pour SPF 300 KE, IP 55 | 680916 | Afficher | |
Carter de pompe pour SPF 300 KE | 680917 | Afficher | |
Gestionnaire Connect 400 V, séparateur à graisses | 681095 | Afficher | |
Électrovanne 1" | 85047 | Afficher | |
Fenêtre d'inspection pour séparateur à graisses EasyClean | 913109 | Afficher | |
Couvercle d: 625 mm | 916901 | Afficher | |
Anneau de verrouillage pour couvercle 625 mm | 917001 | Afficher | |
Joint pour couvercle 625 mm | 917201 | Afficher | |
Roue radiale avec plaque de coupe et turbula., 3,0 kW | 917854 | Afficher | |
Plaque de coupe pour pompe 3,0 kW | 917855 | Afficher | |
Pompe de remplac. SPF 300 KE 2.0 Homogénéisateur, 3,0 kW | 917856 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance | |
Déclaration de conformité |
- Gestionnaire (schaltgeraet): oui
- Matériau (material): PE
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Dispositif d'évacuation (entsorgungseinrichtung): Raccord d’évacuation
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Système Schredder-Mix (schredder_mix_system): oui
- Taille nominale (NS) (nenngroesse): 15
- Dispositif de remplissage selon DIN 1988 (fuelleinrichtung): oui
- Surface de pose, largeur (aufstellflaeche_breite): 1.680 mm
- Surface de pose, longueur (aufstellflaeche_laenge): 3.530 mm
