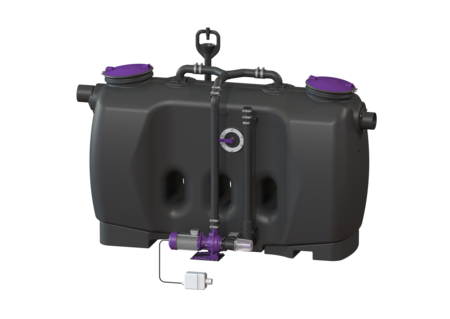

Séparateur graisse EasyClean free
NS 10, Mix, Fenêtre inspe., SonicControl
KESSEL Séparateur graisse EasyClean free, vidange Mix, taille nominale 10,00, gestionnaire oui, pose hors sol à l'abri du gel, type d'évacuation Système de nettoyage manuel, oui, oui
- Sens du flux modifiable via une tubulure étanche interchangeable (NS 2 - NS 10)
- Commande simple
- Fonctionnement ne nécessitant qu'un minimum d'entretien
Numéro d'article | 93010.32/DS |
---|---|
GTIN | 4026092068946 |
Groupe de remise | 60 |

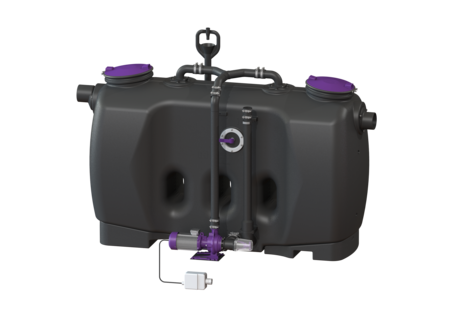

Séparateur graisse EasyClean free NS 10, Mix, Fenêtre inspe., SonicControl
Le séparateur pour eaux grasses est adapté à une pose libre à l'abri du gel et la cuve est dépourvu de tout élément métallique. La cuve en composite (PE) résistante dans le temps est équipée d’un débourbeur intégré et d’une zone inférieure conique assurant une évacuation rapide. Deux couvercles hermétiques aux odeurs à fermetures à clip rapide facilitent l’accès pour les travaux de vidange et d'entretien. Le système Schredder-Mix innovant à broyage intégré se charge de l’homogénéisation et du brassage du contenu de la cuve. Une pompe externe, séparée de la cuve via un dispositif d’arrêt, est prévu pour la vidange. Après la vidange, il ne reste plus qu’un volume résiduel de boue de 3 litres maximum dans la cuve. Pour limiter les odeurs lors de la vidange manuelle, une canne d'aspiration directe montée d’usine est disponible. Matériau PE garantit 20 ans. Modèle Dispositif d’arrêt: oui Variante d'évacuation: Mix Système Schredder-Mix: oui Panier à boue: oui Taille nominale (NS): 10,00 SonicControl: oui Dispositif d'évacuation: Raccord d’évacuation Dispositif de remplissage selon DIN 1988: oui Débourbage: Système de nettoyage manuel Alimentation en eau: 1 vanne à visse d’1" Capacité de charge (DIN 19901): F3 Caractéristiques générales Matériau: PE Norme: EN 1825 Type d'installation: pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Détail de livraison: Couplage Storz-B R 2-1/2" pour véhicule de pompage et de vidange Dimensions Poids net: 249,5 kg Poids brut: 292,5 kg Surface de pose, longueur: 2822 mm Surface de pose, largeur: 1108 mm Hauteur de pose: 1932 mm Dimensions du conditionnement, longueur: 2590 mm Dimensions du conditionnement, largeur: 940 mm Dimensions du conditionnement, hauteur: 1678 mm Dimensions d'emballage, longueur: 2850 mm Dimensions d'emballage, largeur: 1150 mm Dimensions d’emballage, hauteur: 1700 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 65 Diamètre extérieur (DA) de refoulement: 75 mm Distance entre le tuyau de sortie et le fond de la cuve: 1185 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 1255 mm Diamètre extérieur de la sortie (DA): 160 mm Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DA): 160 mm Diamètre nominal de l’arrivée (DN): 150 mm Raccordement tuyaux d’arrivée et de sortie: Tuyaux en PE-HD selon DIN 19537, tuyaux HT selon DIN 19560, PP ou AS Orifice de maintenance: 420 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: violet Verrouillage: Fermeture à clip rapide Étanchéité: anti-odeur Contenance d'eaux usées Contenu du séparateur: 900 l Volume total: 1900 l Contenance du débourbeur: 1000 l Volume maxi de graisse: 400 l Aide à l'installation Pompe: SPF 300 KE 2.0 Nombre de pompes: 1 Poids, pompe: 44 kg Type de raccord: Raccordement direct Courant nominal: 6,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,87 Catégorie de protection de la pompe: IP 55 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 60 m³/h Hauteur de relevage maxi: 17 m Régime: 2850 U/min Puissance P1: 3,6 kW Puissance P2: 3 kW Mode de fonctionnement: S2 – 30 min Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Rotor radial avec hachoir Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: oui Fusible requis (RCD): 30 mA Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif d’échantillonnage DN 100/150, Sortie verticale | 915870 | Afficher | |
Dispositif d’échantillonnage DN 100/150, Sortie horizontale | 915871 | Afficher | |
Armoire intégrée pour montage en saillie | 917413 | Afficher | |
Armoire intégrée pour montage intégré | 917414 | Afficher | |
Kit de rallonge de câble 10m, pour SonicControl sépar. à graisses | 917871 | Afficher | |
Kit de rallonge de câble 20m, pour SonicControl sépar. à graisses | 917872 | Afficher | |
Kit de rallonge de câble 30m, pour SonicControl sépar. à graisses | 917873 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Joint DN 150 | 680003 | Afficher | |
Collier de serrage d : 110 mm | 680126 | Afficher | |
Joint DN 200 | 680128 | Afficher | |
Vis 10x3, A2 | 680164 | Afficher | |
Fiche de protection moteur CEE, 4 - 6,3 A | 680328 | Afficher | |
Dispositif d'arrêt DN 100, composite, horizontale | 680329 | Afficher | |
Tuyau de raccordement DN 100, L : 100 mm | 680434 | Afficher | |
Raccord d'arrivée pour séparateur à graisses NS 7-10 | 680436 | Afficher | |
Manchon de sortie pour séparateur à graisses NS 7-10 | 680438 | Afficher | |
Pièce d'arrivée/de sortie pour séparateur à graisses NS 2-10 | 680439 | Afficher | |
Tuyau de raccordement colliers de serrage, DN 75, L : 100 mm | 680555 | Afficher | |
Fenêtre d'inspection pour séparateur à graisses EasyClean | 913109 | Afficher | |
Couvercle d: 420 mm, à partir de 04/2004 | 916904 | Afficher | |
Anneau de verrouillage pour couvercle 420 mm, jusqu'à 04/2004 | 917004 | Afficher | |
Joint pour couvercle d: 420 mm | 917204 | Afficher | |
Roue radiale avec plaque de coupe et turbula., 3,0 kW | 917854 | Afficher | |
Plaque de coupe pour pompe 3,0 kW | 917855 | Afficher | |
Pompe de remplac. SPF 300 KE 2.0 Homogénéisateur, 3,0 kW | 917856 | Afficher |
Manuels | |
---|---|
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Matériau (material): PE
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Dispositif d'évacuation (entsorgungseinrichtung): Raccord d’évacuation
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Label CE (ce_kennzeichnung): oui
- Système Schredder-Mix (schredder_mix_system): oui
- Taille nominale (NS) (nenngroesse): 10
- Dispositif de remplissage selon DIN 1988 (fuelleinrichtung): oui
- Surface de pose, largeur (aufstellflaeche_breite): 1.108 mm
- Surface de pose, longueur (aufstellflaeche_laenge): 2.822 mm
- Gestionnaire (schaltgeraet): oui
