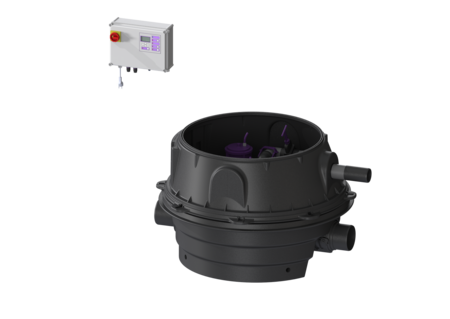

Poste de rel. anti-r. Ecolift XL

Duo, 1 clapet mot., SPF 1400-S1, Cône

KESSEL Poste de rel. anti-r. Ecolift XL, eaux usées Eaux grises, pose enterrée, Installation double, avec 2 pompes SPF 1400 submersibles, dispositif d'alarme avec Sonde optique, gestionnaire Comfort Plus

  • Vidange des eaux usées sans interruption du service même en cas de panne de courant, tant qu'il n'y a pas de refoulement
  • faible insert de pompe
  • réduction des émissions de bruits
Numéro d'article 8741064
GTIN 4026092070734
Groupe de remise 60

Poste de rel. anti-r. Ecolift XL Duo, 1 clapet mot., SPF 1400-S1, Cône
Le poste de relevage antiretour pour eaux usées avec et sans matières fécales est équipé de deux pompes submersibles ainsi que d’un système de fermeture motorisé et d'un système de fermeture mécanique, ainsi que d’un clapet antiretour. La cuve en composite (PE) résistant durablement comprend un compartiment de pompe raccordé. Les fermetures rapides permettent le retrait facile des composants intégrés. En l’état normal, l’écoulement se fait gravitairement jusqu’au canal. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique du système de fermeture motorisé et le passage du canal n’est donc plus libre. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées dans le canal. La conduite de refoulement doit être passée dans un tuyau en polyéthylène soudé, et en plus dans un puits de décharge de pression pour la pome SPF 4500. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Grâce au système modulaire KESSEL, différentes pièces de rehausse ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose au plus bas Nature du système: Installation double Dispositif d’arrêt: Dispositif d'arrêt en composite Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 70 Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Clapets anti-retour motorisés: 1 Clapets anti-retour mécaniques: 1 Caractéristiques générales Couleur: noir Norme: ÖNORM B 2501 Nature des eaux usées: Eaux grises Type d'installation: pose enterrée État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Protection anti-retour: Type 3 Homologation: Z-53.2-493 ATEX: non Dimensions Poids net: 164 kg Poids brut: 188 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Hauteur de chute: 15 mm Longueur: 1379 mm Largeur: 1200 mm Hauteur: 785 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 950 mm Cuve/corps de base Pression nominale (PN): 10 Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Écoulement: écoulement linéaire Raccord de purge d’air (DN): 70 Distance entre le tuyau de sortie et le fond de la cuve: 120 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 135 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 645 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Largeur hors tout de l’accès (LW): 800 mm Volume utile: 20 l Volume de la cuve: 65 l Aide à l'installation Pompe: SPF 1400 Nombre de pompes: 2 Poids, pompe: 28 kg Type de raccord: Fiche avec détrompeur Courant nominal: 7,3 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,99 Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 28 m³/h Hauteur de relevage maxi: 7,5 m Régime: 1420 U/min Puissance P1: 1,6 kW Puissance P2: 1,1 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Plus Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,6 m Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 7,3 A Fusible requis (protection de ligne): C 16 A
  Titre Numéro d'article
Rehausse avec couvercle LW 800, classe K 3, carrelable 8740175 Afficher
Rehausse avec couvercle LW 800, classe K 3 avec bride étanche 8740176 Afficher
Rehausse avec couvercle LW 800, classe A/L15 8740177 Afficher
Rehausse avec couvercle LW 800, Classe A/L15, avec bride étanche 8740178 Afficher
Rehausse avec couvercle LW 800, classe B 8740179 Afficher
Rehausse Couvercle carré, LW 800, classe D 8740180 Afficher
Rehausse avec couvercle LW 800, classe K 3 8740181 Afficher
  Titre Numéro d'article
  Titre Numéro d'article
Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
Kit compresseur de barbotage à l'air 28048 Afficher
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
Accessoires pour câbles Rallonge pour sonde 80889 Afficher
Accessoires pour câbles Rallonge pour moteur 80890 Afficher
Accessoires pour câbles Rallonge pour pompe 80891 Afficher
Kit de pose Thermostat, Hygrostat 97713 Afficher
Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
Témoin lumineux pour armoire électrique extérieure 97715 Afficher
Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
Armoire électrique extérieure I:785 mm,pour installation gestionnaires 97723 Afficher
Armoire électrique extérieure I:1115mm,pour installation gestionnaires 97724 Afficher
  Titre Numéro d'article
Set de protection pour la sonde optique 28706 Afficher
Gestionnaire Comfort Plus Mono/Duo, 230 V, 6,3-10 A 28790 Afficher
Pile Pile 9 V 680034 Afficher
Joint pour SPF 1400 - SPF 4500 680052 Afficher
Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
Support battant pour clapet motorisé et mécanique 680101 Afficher
Entraînement de pompe SPF 1400 230 V, S1, câble de 10 m, condensateur 680219 Afficher
Ouverture à une main DN 63 680380 Afficher
Dispositif antiretour à gauche, avec clapet antiretour 680381 Afficher
Dispositif antiretour à droite, avec clapet antiretour 680382 Afficher
Étrier de sécurité pour dispositif d’arrêt DN 63 680386 Afficher
Couvercle verrouillage Ecolift XL Côté sortie 680391 Afficher
Bride de pompe Ecolift XL, avec joint 680398 Afficher
Plaque de pompe Ecolift XL 680399 Afficher
Tuyau de refoulement DN 63, L : 367 mm 680400 Afficher
Conduite refoulem.disposi.d'arrêt Variante à gauche, inclinée 680401 Afficher
Conduite refoule., dispos.d'arrêt Variante à droite, inclinée 680402 Afficher
Nervure d'appui pour dispositif d’arrêt, support incliné 680403 Afficher
Kit d’étanchéité Ecolift XL 680418 Afficher
Moteur d’entraînement à brancher, câble de 10 m 680452 Afficher
Kit de pièce rechange sonde opti. Câble de 10 m 680455 Afficher
Tube plongeur pour Ecolift XL, 180 mm 680827 Afficher
Clapet anti-retour motorisés, avec support battant 80038 Afficher
Support battant pour clapet motorisé avec supp. battant 80039 Afficher
Support battant avec clapet mécanique, support battant 80041 Afficher
  • Nature des eaux usées (abwasserart_de): Eaux grises
  • Gestionnaire (schaltgeraet): Comfort Plus
  • TÜV marque de test (pruefzeichen): ID 1111241794
  • Type d'installation (einbausituation): pose enterrée
  • (nennweite):
  • Pompe (pumpe): SPF 1400
  • Tension de service (betriebsspannung): 230  V
