Poste de rel. a.-r. Ecolift XL

Duo, 2 clapets méc., SPF 3000-S1, Cône

8741058
8741058
Fiche technique du produit (PDF)

KESSEL Poste de rel. a.-r. Ecolift XL, eaux usées Eaux grises, Installation double, 2 Clapets anti-retour mécaniques, avec 2 pompes SPF 3000-S1 EcoXL submersibles, dispositif d'alarme avec Sonde optique, gestionnaire Comfort Plus, Variante pose au plus bas

    • Vidange des eaux usées sans interruption du service même en cas de panne de courant, tant qu'il n'y a pas de refoulement
    • faible insert de pompe
    • réduction des émissions de bruits
    Numéro d'article 8741058
    GTIN 4026092070673
    Groupe de remise 60

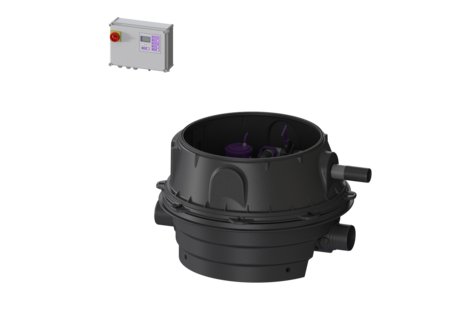

    Poste de rel. a.-r. Ecolift XL Duo, 2 clapets méc., SPF 3000-S1, Cône
    Le poste de relevage antiretour pour eaux usées sans matières fécales est équipé d’une/de deux pompe(s) submersible(s), de deux systèmes de fermeture mécaniques ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistant durablement comprend un compartiment de pompe raccordé. Les fermetures rapides permettent le retrait facile des composants intégrés. En l’état normal, l’écoulement se fait gravitairement jusqu’au canal. En cas de refoulement, le système de fermeture est fermé par le retour de l’eau. L’écoulement pendant la phase de montée en charge se produit via une conduite de refoulement, qui entraîne les eaux usées dans le canal. La conduite de refoulement doit être passée dans un tuyau en polyéthylène soudé, et en plus dans un puits de décharge de pression pour la pome SPF 4500. La commande est effectuée par un gestionnaire convivial, qui peut être connecté en option à la technique pilote de bâtiment via un contact sans potentiel ou qui peut émettre des messages d’alarme et de défauts via une interface GSM. Grâce au système modulaire KESSEL, différentes pièces de rehausse ou variantes de module rehausse sont disponibles comme accessoires. Modèle Remarque concernant la profondeur de pose: Variante pose au plus bas Nature du système: Installation double Dispositif d’arrêt: Dispositif d'arrêt en composite Joint traversant du conduit pour câbles (DN): 100 Joint d'étanchéité pour la conduite d’aération et de ventilation (DN): 70 Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Clapets anti-retour mécaniques: 2 Caractéristiques générales Couleur: noir Norme: ÖNORM B 2501 Nature des eaux usées: Eaux grises État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Protection anti-retour: Type 2 Homologation: Z-53.2-493 Dimensions Poids net: 141,34 kg Poids brut: 158,74 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Hauteur de chute: 15 mm Longueur: 1245 mm Largeur: 1200 mm Hauteur: 780 mm Dimensions d'emballage, longueur: 2000 mm Dimensions d'emballage, largeur: 1300 mm Dimensions d’emballage, hauteur: 950 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Écoulement: écoulement linéaire Raccord de purge d’air (DN): 70 Distance entre le tuyau de sortie et le fond de la cuve: 120 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 135 mm Distance entre le radier de l’arrivée et le bord supérieur de la cuve: 645 mm Nombre de sortie: 1 Diamètre nominal de la sortie (DN): 150 mm Diamètre nominal de l’arrivée (DN): 150 mm Nombre d’arrivée: 1 Largeur hors tout de la cuve (LW): 1000 mm Largeur hors tout de l’accès (LW): 800 mm Volume utile: 20 l Volume de la cuve: 65 l Aide à l'installation Pompe: SPF 3000-S1 EcoXL Nombre de pompes: 2 Poids, pompe: 26 kg Type de raccord: Raccordement direct Courant nominal: 5,4 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,77 Catégorie de protection de la pompe: IP 68 (3m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 36 m³/h Hauteur de relevage maxi: 17,5 m Régime: 2890 U/min Puissance P1: 3,2 kW Puissance P2: 2,7 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): 3 x C 20 A Type de câble d'alimentation de la pompe: H07RN-F 7G, 1,5 mm² Type de rotor: Roue vortex Passage libre: 40 mm Longueur du câble d'alimentation de la pompe: 10 m Commande Gestionnaire: Comfort Plus Disjoncteur du moteur: oui Puissance en veille: 5 W Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fusible requis (protection de ligne): 3 x C 20 A
      Titre Numéro d'article
    8740175 Rehausse avec couvercle LW 800, classe K 3, carrelable 8740175 Afficher
    8740176 Rehausse avec couvercle LW 800, classe K 3 avec bride étanche 8740176 Afficher
    8740177 Rehausse avec couvercle LW 800, classe A/L15 8740177 Afficher
    8740178 Rehausse avec couvercle LW 800, Classe A/L15, avec bride étanche 8740178 Afficher
    8740179 Rehausse avec couvercle LW 800, classe B 8740179 Afficher
    8740180 Rehausse Couvercle carré, LW 800, classe D 8740180 Afficher
    8740181 Rehausse avec couvercle LW 800, classe K 3 8740181 Afficher
      Titre Numéro d'article
      Titre Numéro d'article
    20162 Report d'alarme Câble de 20 m, 2x0,75 qmm 20162 Afficher
    28048 Kit compresseur de barbotage à l'air 28048 Afficher
    28792 GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V 28792 Afficher
    97713 Kit de pose Thermostat, Hygrostat 97713 Afficher
    97714 Armoire électrique extérieure I:590 mm,pour installation gestionnaires 97714 Afficher
    97715 Témoin lumineux pour armoire électrique extérieure 97715 Afficher
    97716 Armoire électrique extérieure pour l’installation gestionnaires 97716 Afficher
    97723 Armoire électrique extérieure I:785 mm,pour installation gestionnaires 97723 Afficher
    97724 Armoire électrique extérieure I:1115mm,pour installation gestionnaires 97724 Afficher
      Titre Numéro d'article
    28706 Set de protection pour la sonde optique 28706 Afficher
    28787 Gestionnaire Comfort Plus Mono/Duo, 400 V, (2x)4,0-6,3 A 28787 Afficher
    680034 Pile Pile 9 V 680034 Afficher
    680052 Joint pour SPF 1400 - SPF 4500 680052 Afficher
    680071 Tuyau de refoulement Disponible au mètre, 6x4 mm 100 680071 Afficher
    680101 Support battant pour clapet motorisé et mécanique 680101 Afficher
    680380 Ouverture à une main DN 63 680380 Afficher
    680381 Dispositif antiretour à gauche, avec clapet antiretour 680381 Afficher
    680382 Dispositif antiretour à droite, avec clapet antiretour 680382 Afficher
    680386 Étrier de sécurité pour dispositif d’arrêt DN 63 680386 Afficher
    680391 Couvercle verrouillage Ecolift XL Côté sortie 680391 Afficher
    680398 Bride de pompe Ecolift XL, avec joint 680398 Afficher
    680399 Plaque de pompe Ecolift XL 680399 Afficher
    680400 Tuyau de refoulement DN 63, L : 367 mm 680400 Afficher
    680401 Conduite refoulem.disposi.d'arrêt Variante à gauche, inclinée 680401 Afficher
    680402 Conduite refoule., dispos.d'arrêt Variante à droite, inclinée 680402 Afficher
    680403 Nervure d'appui pour dispositif d’arrêt, support incliné 680403 Afficher
    680418 Kit d’étanchéité Ecolift XL 680418 Afficher
    680444 Entraînement de pompe SPF 3000 400 V, S1, câble de 10 m 680444 Afficher
    680455 Kit de pièce rechange sonde opti. Câble de 10 m 680455 Afficher
    680827 Tube plongeur pour Ecolift XL, 180 mm 680827 Afficher
    80041 Support battant avec clapet mécanique, support battant 80041 Afficher
    • Gestionnaire (schaltgeraet): Comfort Plus
    • TÜV marque de test (pruefzeichen): ID 1111241794
    • Nature des eaux usées (abwasserart_de): Eaux grises
    • Dispositif d’alarme (alarmgeber): Sonde optique
    • Pompe (pumpe): SPF 3000-S1 EcoXL
    • Type de détection du niveau (niveauerfassung_art): pneumatique
