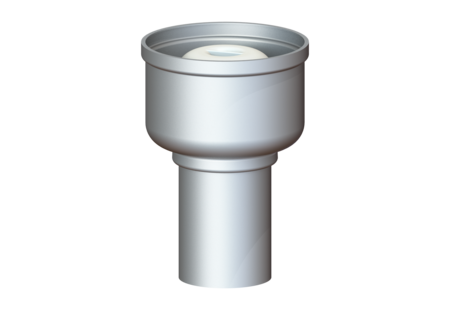

Corps de base Ferrofix
Sys 125, DN 70, sortie verticale
KESSEL Corps de base Ferrofix sortie verticale, Système 125, DN 70, tubulure vertical, étanchéité du corps de base par Embout de raccordement, diamètre extérieur (DA) 75 mm
- En acier inoxydable particulièrement hygiénique à haute résistance mécanique
- Combinaisons variables possibles avec rehausses
| Numéro d'article | 54410 |
|---|---|
| GTIN | 4026092053638 |
| Groupe de remise | 70 |
Corps de base Ferrofix Sys 125, DN 70, sortie verticale
Associé à une rehausse du système 125, le corps de base Ferrofix en acier inoxydable est un dispositif d'écoulement ponctuel équipé d’un dispositif anti-odeur amovible ainsi que d’une protection de chantier. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Modèle Système: 125 Étanchéité sur le corps de base: Embout de raccordement Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 70 Diamètre extérieur (DA): 75 mm Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dispositif anti-odeur: compris Dimensions Poids net: 1,06 kg Poids brut: 1,22 kg Longueur: 142 mm Largeur: 142 mm Hauteur: 204 mm Dimensions d'emballage, longueur: 247 mm Dimensions d'emballage, largeur: 247 mm Dimensions d’emballage, hauteur: 180 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Acier inoxydable 14301 Type de raccordement: vertical
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Rehausse Grille, 304, 130 x 130 mm, K 3 | 48165 | Afficher |
 | Rehausse Grille, antidérapant, L 15 | 48176 | Afficher |
 | Rehausse Grille noire, 150 x 150 mm, K 3 | 48193 | Afficher |
 | Rehausse Gril. design Kessel, 304, Lock&Lift, L15 | 48201 | Afficher |
 | Rehausse Grille design Oval, 304, Lock&Lift, L 15 | 48202 | Afficher |
 | Rehausse Gr. design Kessel, 316L, Lock&Lift, L15 | 48203 | Afficher |
 | Rehausse Variofix Gr. design Kessel, 316L, Lock&Lift, L 15 | 48204 | Afficher |
 | Rehausse Variofix Grille, 316L, K 3 | 48206 | Afficher |
 | Rehausse Grille, 316L, 150 x 150 mm, K 3 | 48209 | Afficher |
 | Rehausse carrelable, 304, K 3 | 48211 | Afficher |
 | Rehausse Grille design Slot, 304, K 3 | 48218 | Afficher |
 | Rehausse Grille design Slot, 304, Lock&Lift, K 3 | 48219 | Afficher |
 | Rehausse Grille design Spot, 304, K 3 | 48220 | Afficher |
 | Rehausse Grille design Spot, 304, Lock&Lift, K 3 | 48221 | Afficher |
 | Rehausse Grille design Kessel, 304, L 15 | 48225 | Afficher |
 | Rehausse Grille design Oval, 304, L 15 | 48226 | Afficher |
 | Rehausse Grille design Oval, 316L, Lock&Lift, L15 | 48227 | Afficher |
 | Rehausse Grille design Oval, 316L, L 15 | 48228 | Afficher |
 | Rehausse Variofix Grille design Slot, 304, K 3 | 48618 | Afficher |
 | Rehausse Variofix Grille design Slot, 304, Lock&Lift, K 3 | 48619 | Afficher |
 | Rehausse Variofix Grille design Spot, 304, K 3 | 48620 | Afficher |
 | Rehausse Variofix Grille design Spot, 304, Lock&Lift, K 3 | 48621 | Afficher |
 | Rehausse Variofix Grille design Kessel, 304, L 15 | 48625 | Afficher |
 | Rehausse Variofix Grille design Oval, 304, L 15 | 48626 | Afficher |
 | Rehausse Variofix Grille design Oval, 316L, Lock&Lift, L15 | 48669 | Afficher |
 | Rehausse Variofix Grille design Oval, 316L, L 15 | 48670 | Afficher |
 | Rehausse Variofix Gril. design Kessel, 304, Lock&Lift, L15 | 48904 | Afficher |
 | Rehausse Variofix Grille design Oval, 304, Lock&Lift, L 15 | 48905 | Afficher |
 | Rehausse Variofix carrelable, 304, K 3 | 48906 | Afficher |
 | Rehausse Grille, 304, 150 x 150 mm, K 3 | 48950 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54921 | Afficher |
 | Rehausse Ferrofix S125, à coller,6mm, grille cai,146x146mm | 54922 | Afficher |
 | Rehausse Ferrofix Br à coller H : 15 mm, 300x300mm, grille | 54923 | Afficher |
 | Rehausse Ferrofix sans br. à coller, 300 x 300 mm, grille | 54926 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 200x200mm, grille | 54928 | Afficher |
 | Rehausse Ferrofix Br. à coller H : 6 mm, 300x300mm, grille | 54929 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille à trous, K 3 | 59010 | Afficher |
 | Rehausse Ferrofix Sys 125, br. à col., grille, 100x100 mm | 59165 | Afficher |
 | Rehausse Ferrofix Sys 125, pour rev. PVC, gr. à trous, L15 | 59192 | Afficher |
 | Rehausse Ferrofix Sys 125, Grille à cadre, Classe D | 59400 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 1000x1000 mm | 6000100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, milieu | 6002100 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1000mm, extéri. | 6002101 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x1400mm, extéri. | 6002141 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, milieu | 6002200 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x2000mm, extéri. | 6002201 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, milieu | 6002300 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x3000mm, extéri. | 6002301 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, milieu | 6002400 | Afficher |
 | Caniveau à fente Ferrofix Bride coller H: 15mm, 17x4000mm, extéri. | 6002401 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x511 mm | 6015050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 153x1011 mm | 6015100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm,156x1514mm | 6015150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2014 mm | 6015200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 2514 mm | 6015250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 156 x 3014 mm | 6015300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x550 mm | 6020050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1050 mm | 6020100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x1550 mm | 6020150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2050 mm | 6020200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x2550 mm | 6020250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 200x3050 mm | 6020300 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x550 mm | 6030050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1050 mm | 6030100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x1550 mm | 6030150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2050 mm | 6030200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x2550 mm | 6030250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 300x3050 mm | 6030300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 350x350 mm | 6035035 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x550 mm | 6040050 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1050 mm | 6040100 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x1550 mm | 6040150 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2050 mm | 6040200 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x2550 mm | 6040250 | Afficher |
 | Caniveau à grille Ferrofix Bride à coller H: 15 mm, 400x3050 mm | 6040300 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x500 mm | 6050050 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 500x1000 mm | 6050100 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 600x600 mm | 6060600 | Afficher |
 | Regard à grille Ferrofix Bride à coller H: 15 mm, 800x800 mm | 6080800 | Afficher |
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 | 48099 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
 | Rallonge de rehausse Système 125, avec bride de compression | 54187 | Afficher |
 | Rallonge de rehausse Système 125, arrivée latérale DN 50/40 | 54189 | Afficher |
 | Rallonge de rehausse Système 125, Acier inoxydable 304 | 54900 | Afficher |
 | Rallonge de rehausse Système 125, avec bride à coller | 54901 | Afficher |
 | Rallonge de rehausse Système 125, arrivée latérale DN 50 | 54902 | Afficher |
 | Rallonge de rehausse Système 125, lat. arr DN50, bride à coll | 54903 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 70
- Matériau corps de base (material_grundkoerper):
Acier inoxydable 14301
- TÜV marque de test (pruefzeichen):
ID 1111244461
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Dispositif anti-odeur (geruchsverschluss): compris
