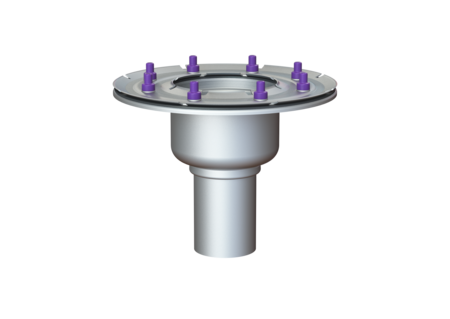

Corps de base Ferrofix, bride c.
Sys 125,DN100, sortie vert
KESSEL Corps de base Ferrofix, bride c., diamètre nominal (DN) 70, Système 125, tubulure vertical, étanchéité du corps de base par Bride à coller (bride de compression)
- En acier inoxydable particulièrement hygiénique à haute résistance mécanique
- Combinaisons variables possibles avec rehausses
Numéro d'article | 54210 |
---|---|
GTIN | 4026092053676 |
Groupe de remise | 70 |
Corps de base Ferrofix, bride c. Sys 125,DN100, sortie vert
Associé à une rehausse du système 125, le corps de base Ferrofix en acier inoxydable est un dispositif d'écoulement ponctuel équipé d’un dispositif anti-odeur amovible ainsi que d’un cache de chantier. La bride de compression à boulons et vis en acier inoxydable pour pose ou soudure de la membrane d'étanchéité en bitume et bitume de polymérisation et de bandes d'étanchéité en composite et en élastomère. Seules les membranes d’étanchéités testées par le fabricant peuvent être utilisées. Le raccord d'écoulement est adapté au raccordement sur des tuyaux en fonte. Modèle Système: 125 Étanchéité sur le corps de base: Bride à coller (bride de compression) Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 70 Diamètre extérieur (DA): 78 mm Perçage maximal de l’arrivée (DN): Z-19.53-2414,Z-19.17-1719 Dimensions Poids net: 2,13 kg Poids brut: 2,64 kg Longueur: 273 mm Largeur: 273 mm Hauteur: 201 mm Dimensions d'emballage, longueur: 280 mm Dimensions d'emballage, largeur: 280 mm Dimensions d’emballage, hauteur: 260 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Acier inoxydable 14301 Système: vertical Caractéristiques fonctionnelles Dispositif anti-odeur: compris
Titre | Numéro d'article | ||
---|---|---|---|
Rehausse Ferrofix Sys 125, avec manchon racc. DN 50, L 15 | 48435 | Afficher | |
Rehausse Variofix Grille, 304, antidérapant, L 15 | 48907 | Afficher | |
Rehausse Variofix Grille, 304, K 3 | 48963 | Afficher | |
Rehausse Variofix Grille, 304, L 15 | 48965 | Afficher | |
Rehausse Ferrofix Sys 125, Grille, 146 x 146 mm, K 3 | 48977 | Afficher | |
Orifice de nettoyage Ferrofix Sys 125, carr., anti-odeur | 54910 | Afficher | |
Orifice de nettoyage Ferrofix Sys 125, br. à coller, carr., anti-odeur | 54911 | Afficher | |
Orifice de nettoyage Ferrofix Système 125, anti-odeur | 54912 | Afficher | |
Orifice de nettoyage Ferrofix Sys 125, Bride à coller, anti-odeur | 54913 | Afficher | |
Rehausse Ferrofix Sys 125, Grille, 150 x 150 mm | 54914 | Afficher | |
Rehausse Ferrofix Sys 125, br. à coller, grille, 146x146mm | 54915 | Afficher | |
Rehausse Ferrofix Sys 125, Grille, 200 x 200 mm | 54916 | Afficher | |
Rehausse Ferrofix Sys 125, br. à col., grille, 200x200 mm | 54917 | Afficher | |
Rehausse Ferrofix Sys 125, br. à coller, grille, 146x146mm | 54919 | Afficher | |
Orifice de nettoyage Sys 125, ABS, couv. protect. 304, vissé | 54920 | Afficher |
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Insert coupe-feu Fire-Kit 100, pour DN 50, 70, 80 | 48099 | Afficher | |
Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher | |
Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher | |
Pièce intercalaire système 125 | 48989 | Afficher | |
Quick-Fit avec insert coupe-feu | 48990 | Afficher | |
Ferrofix 125 Zwischenstueck Fl | 54187 | Afficher | |
Ferrofix 125 Zs seitl Zulauf DN50 Fl | 54189 | Afficher | |
Rallonge de rehausse Système 125, Acier inoxydable 304 | 54900 | Afficher | |
Rallonge système 125 en Inox | 54901 | Afficher | |
Rallonge de rehausse Système 125, arrivée latérale DN 50 | 54902 | Afficher | |
Rallonge système 125 en Inox, lat. DN50 | 54903 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 70
- Matériau corps de base (material_grundkoerper): Acier inoxydable 14301
- TÜV marque de test (pruefzeichen): ID 1111244461
- Système (stutzen_ausfuehrung): vertical
- Dispositif anti-odeur (geruchsverschluss): compris
