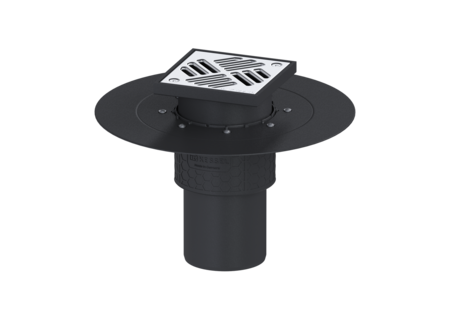

Siphon Ecoguss bride à coller
DN 100, vertic., Grille
KESSEL Siphon Ecoguss bride à coller, DN 100, tubulure vertical, écoulement par Écoulement ponctuel, dispositif anti-odeur compris, hauteur du revêtement de sol max. 25 mm, type de couvercle Grille à fente, réglable en hauteur
- Matériau composite haute technologie Ecoguss
- Ecoguss, normes de protection anti-incendie maximales
- Insonorisation scientifiquement prouvé
| Numéro d'article | 48611.11 |
|---|---|
| GTIN | 4026092032695 |
| Groupe de remise | 40 |
Siphon Ecoguss bride à coller DN 100, vertic., Grille
Le siphon de sol / de plafond Ecoguss sert, en combinaison avec une rehausse en acier inoxydable, en Ecoguss et en composite recyclé, au drainage ponctuel et est équipé d'un dispositif anti-odeur amovible ainsi que d'un couvercle de protection contre les chantiers. Le matériau composite recyclable Ecoguss répond aux exigences les plus élevées en matière d'insonorisation, résiste durablement à 350 fluides agressifs selon la liste de résistance, résiste à la température et possède une surface durablement non corrosive. Il est inflammable à court terme de 100 à 400 degrés Celsius. La bride à coller avec une largeur de bride de 50 mm est adaptée au raccordement d'étanchéités de liaison, conformément à la norme DIN 18534, pour toutes les classes d'action de l'eau. La bride libre sert à serrer les membranes d'étanchéité en composite et en élastomère ainsi que les étanchéités au bitume froid et ne convient donc que pour les barrières contre l'humidité. La tubulure de sortie est adaptée au raccordement aux tuyaux en fonte SML. Une liaison équipotentielle n'est pas nécessaire. Modèle Système: 125 Étanchéité sur la rehausse: Embout de raccordement Étanchéité sur le corps de base: Bride à coller Classe d’influence de l’eau selon DIN 18534-1 (jusqu’à y compris): W3-I Garde d'eau: 50 mm Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Dispositif anti-odeur: compris Homologation: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensions Poids net: 2,09 kg Poids brut: 2,68 kg Diamètre: 348 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 348 mm Largeur: 348 mm Dimensions d'emballage, longueur: 490 mm Dimensions d'emballage, largeur: 275 mm Dimensions d’emballage, hauteur: 495 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: Ecoguss resistant Type de raccordement: vertical Caractéristiques fonctionnelles Type de couvercle: Grille à fente Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 138 mm Longueur du couvercle: 138 mm Surface: Acier inoxydable poli Matériau du cadre: ABS Verrouillage: vissé Classe de charge: K 3 (EN 1253-1) Cadre, largeur: 150 mm Cadre, longueur: 150 mm Hauteur maxi du revêtement: 25 mm Rehausse: réglable en hauteur Forme rehausse: polygonale Matériau de la rehausse : ABS
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Insert coupe-feu Fire-Kit 100, pour DN 100 | 48100 | Afficher |
 | Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher |
 | Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher |
 | Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher |
 | Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher |
 | Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, avec coupe-feu | 48990 | Afficher |
 | Joint d'étanchéité Quick-Fit pour carottages, sans coupe-feu | 48991 | Afficher |
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 100
- Matériau du couvercle de recouvrement (abdeckung_material):
Acier inoxydable 14301
- Matériau du cadre (rahmen_material):
ABS
- Matériau de la rehausse (material_aufsatzstueck):
ABS
- Type de raccordement (stutzen_ausfuehrung):
vertical
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Embout de raccordement
