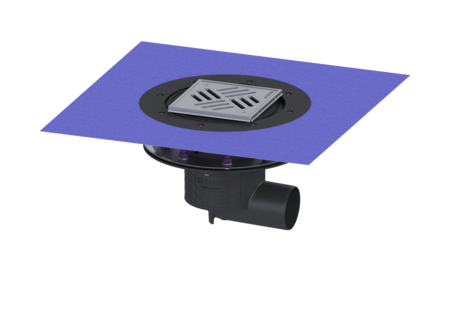

Siphon sol Practicus bride compr.
DN 70, latér., étanch. end. liq., grille
KESSEL Siphon sol Practicus bride compr., longueur du couvercle de recouvrement 138 mm, tubulure latéral, DN 70, dispositif anti-odeur compris, type de couvercle Grille, grille design Kessel, étanchéité de la rehausse par Membrane d'étanchéité jointe (MEj)
- Hygiène : matériau hygiénique, sans corrosion et durable
- Isolation phonique : excellente isolation phonique confirmée par l’institut Fraunhofer de Stuttgart
Numéro d'article | 45179.51 |
---|---|
GTIN | 4026092033036 |
Groupe de remise | 10 |
Siphon sol Practicus bride compr. DN 70, latér., étanch. end. liq., grille
Le siphon de sol / de plancher Practicus en composite est un dispositif d’écoulement ponctuel équipé d'une bride de compression ainsi que d’un dispositif anti-odeur amovible, d’un joint à lèvre et d’une protection de chantier. Avec rehausse télescopique réglable en hauteur en ABS. L'écoulement répond aux exigences spécifiques en matière d’isolation phonique conformément aux mesures de l’institut Fraunhofer de Stuttgart. La bride de compression à boulons et vis en acier inoxydable pour pose ou soudure de la membrane d'étanchéité en bitume et bitume de polymérisation et de bandes d'étanchéité en composite et en élastomère. Le tuyau d'écoulement est adapté au raccordement sur des tuyaux en fonte. Avec possibilité de raccord pour la liaison équipotentielle. Modèle Système: 125 Étanchéité sur la rehausse: Membrane d'étanchéité jointe (MEj) Étanchéité sur le corps de base: Bride à coller (bride de compression) Garde d'eau: 50 mm Débit (l/s) avec débordement de 20 mm: 1,5 Caractéristiques générales Norme: EN 1253-1 Diamètre nominal (DN): 70 Diamètre extérieur (DA): 75 mm Dispositif anti-odeur: compris Dimensions Réglage en hauteur : 10 - 18 mm Poids net: 3,36 kg Poids brut: 4,32 kg Type de réglage de la hauteur: Rehausse télescopique Longueur: 273 mm Largeur: 273 mm Dimensions d'emballage, longueur: 586 mm Dimensions d'emballage, largeur: 386 mm Dimensions d’emballage, hauteur: 400 mm Cuve/corps de base Nombre de sortie: 1 Matériau corps de base: PP Type de raccordement: latéral Caractéristiques fonctionnelles Type de couvercle: Grille Matériau du couvercle de recouvrement: Acier inoxydable 14301 Couleur du couvercle: argenté Largeur du couvercle: 138 mm Longueur du couvercle: 138 mm Surface: Acier inoxydable poli Matériau du cadre: Acier inoxydable 14301 Verrouillage: vissé Classe de charge: K 3 (EN 1253-1) Grille Design: Kessel Classe anti-dérapante: R9 selon DIN 51130 ; C selon DIN 51097 Cadre, largeur: 150 mm Cadre, longueur: 150 mm Rehausse: réglable en trois dimensions Forme rehausse: polygonale Matériau de la rehausse : ABS
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Rallonge de rehausse H : 140 mm, avec bride à coller | 48403 | Afficher | |
Rallonge de rehausse H : 147 mm, avec bride de compression | 48404 | Afficher | |
Rallonge de rehausse H : 120 mm, avec bride à coller | 48900 | Afficher | |
Bande d'étanchéité pour Système 125, Béton étanche | 48981 | Afficher | |
Rallonge de rehausse H : 136 mm, sans arrivée | 48987 | Afficher | |
Rallonge de rehausse H : 136 mm, avec arrivée latérale DN 50 | 48989 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif anti-odeur pour Practicus, Ecoguss, Ferrofix | 27169 | Afficher | |
Corps de base Practicus Bride compr., DN 70, Sortie latérale | 45179 | Afficher | |
Bride de compression Ecoguss Systéme 125,y compris pinces de fixation | 48407 | Afficher | |
Membrane d'étanchéité pour étanchéité composite liquide | 48651 | Afficher | |
Rehausse Variofix Grille, 304, K 3 | 48963 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai |
- Diamètre nominal (DN) (nennweite): 70
- Matériau corps de base (material_grundkoerper): PP
- Matériau du couvercle de recouvrement (abdeckung_material): Acier inoxydable 14301
- Matériau du cadre (rahmen_material): Acier inoxydable 14301
- Matériau de la rehausse (material_aufsatzstueck): ABS
- Type de raccordement (stutzen_ausfuehrung): latéral
- Classe de charge (belastungsklasse): K 3 (EN 1253-1)
- Dispositif anti-odeur (geruchsverschluss): compris
- Étanchéité sur la rehausse (abdichtung_aufsatzstueck): Membrane d'étanchéité jointe (MEj)
