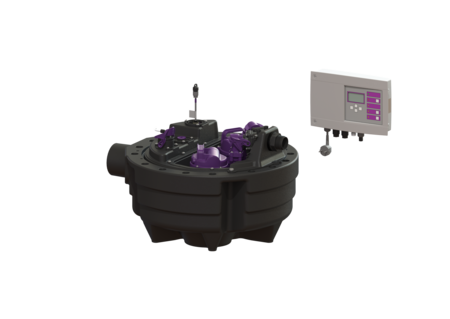

Poste relevage Aqualift F Compact
Duo, SPZ 1000-S3, pose hors-sol
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe fermé. Les fermetures manuelles permettent le démontage facile des composants intégrés.
- Adapté pour le drainage complet des caves
- Dispositif de broyage haute performance pour un écoulement sûr et peu encombrant
- Grande fiabilité de fonctionnement grâce au gestionnaire intelligent (Duo)
Numéro d'article | 28743-C |
---|---|
GTIN | 4026092058466 |
Groupe de remise | 5 |
Poste relevage Aqualift F Compact Duo, SPZ 1000-S3, pose hors-sol
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe fermé. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation double Dispositif d’arrêt: sans dispositif d’arrêt Cornière de maintien contre les poussées verticales: oui Insonorisation contrôlée conformément au rapport de contrôle: oui Resistant: Résistance aux fluides salins, eaux usées des systèmes d’adoucissement et eaux de condensation des chaudières Cadre, largeur: Gestionnaire Protection antiretour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Nature des eaux usées: Eaux vannes Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Perçage maximal de l’arrivée (DN): Z-53.2-484 Modèle de poste: Duo Dimensions Poids net: 34 kg Poids brut: 36,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Largeur: 580 mm Hauteur: 395 mm Longueur: 670 mm Dimensions d'emballage, largeur: 620 mm Dimensions d’emballage, hauteur: 515 mm Dimensions d'emballage, longueur: 620 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 395 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 152 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 207 mm Diamètre nominal de l’arrivée (DN): 110 mm Diamètre nominal de l’arrivée (DN): 100 Type d'arrivée: 1 Volume utile: 20 l Volume de la cuve: 40 l Aide à l'installation Type de commande: SPZ 1000 Nombre de pompes: 2 Poids: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Longueur du câble d'alimentation de la pompe: 5 m Système d'autodiagnostic (SDS): I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Type de protection du gestionnaire: IP 68 (3 m/48h) PST: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Commande Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection de la sonde: IP 54 Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Fréquence de commutation maximale admissible: Comfort
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Alarme acoustique à distance, 20m | 20162 | Afficher | |
Kit de modification Flotteur d'alarme | 28016 | Afficher | |
Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
GSM modem TeleControl | 28792 | Afficher | |
Platine pour contact sans potentiel | 80072 | Afficher | |
Kit de rallongement du câble pour sonde | 80889 | Afficher | |
Kit de rallongement du câble pour pompe | 80891 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Kit de rechange KTP1000 | 28075 | Afficher | |
Set de protection pour la sonde optique | 28706 | Afficher | |
Couvercle recouvr. ouv. pompe KTP 1000 | 28732 | Afficher | |
Set raccord. capteur pression / arrivée | 28734 | Afficher | |
SPZ 1000 für Aqualift F Compact | 28739 | Afficher | |
Capteur de pression avec sortie horizont | 28744 | Afficher | |
Gestionnaire Comfort Duo 230V | 28746 | Afficher | |
Ouverture à une main pour dispositif antiretour | 680018 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Raccord de pompe station de relevage, jusqu'à 12/2015 | 680065 | Afficher | |
Fermeture rotative pour pompes | 680070 | Afficher | |
Couvercle avec joint | 680076 | Afficher | |
Support refoulement | 680119 | Afficher | |
Kit de joints Aqualift F Compact Duo | 680454 | Afficher | |
Raccord de pompe Aqualift F Compact Duo partir de 01/2016 | 680487 | Afficher | |
Raccord fileté pour Aqualift F Compact | 680676 | Afficher | |
Kit de pièces de rechange sonde optique | 80888 | Afficher | |
Kit adaptateur pr montage sonde optique | 80892 | Afficher |
Manuels | |
---|---|
Données CAO | |
Approbation | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet): Comfort
- Type d'installation (einbausituation): à l’intérieur du bâtiment – pose hors sol à l'abri du gel
- Type de commande (pumpe): SPZ 1000
- (einbautiefe):
- (ausfuehrung):
