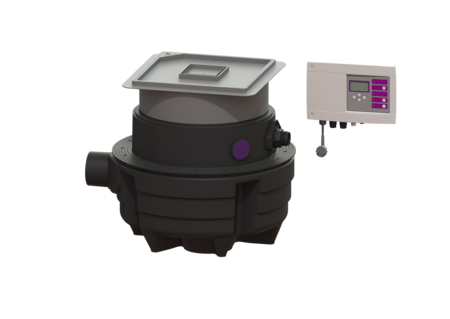

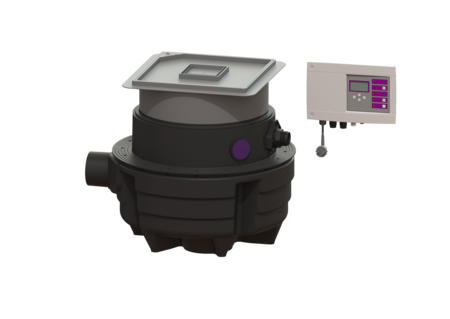

Poste de relevage Aqualift M
Underfloor, Duo, SPZ 1000, carrelable
KESSEL Poste de relevage Aqualift M Duo, eaux usées Eaux vannes, pose encastrée en dalle, avec 2 pompes SPZ 1000 submersibles, détection du niveau Tube plongeur, type de couvercle Couvercle carrelable
- Peu encombrant grâce à la pose dans une dalle béton avec couvercle de protection intégré avec siphon
- Transformation facile possible de la version Mono en version Duo
- Fonctionnement silencieux grâce au manchon de raccordement anti vibration et anti bruit de la/des pompe(s)
| Numéro d'article | 28704X |
|---|---|
| GTIN | 4026092093399 |
| Groupe de remise | 20 |
Poste de relevage Aqualift M Underfloor, Duo, SPZ 1000, carrelable
Le poste de relevage prêt au raccordement pour eaux usées sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe ouvert. Les fermetures manuelles permettent le démontage facile des composants intégrés. Pour une pose en dalle, l'installation est prémontée pour pose final sur place. Modèle Nature du système: Installation double Dispositif d’arrêt: sans dispositif d’arrêt Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Nature des eaux usées: Eaux vannes Type d'installation: pose encastrée en dalle État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-484 Modèle de poste: Duo Dimensions Poids net: 44,2 kg Poids brut: 46 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 800 mm Dimensions d'encastrement, longueur: 800 mm Profondeur de pose: 490 - 600 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 670 mm Largeur: 590 mm Dimensions d'emballage, longueur: 620 mm Dimensions d'emballage, largeur: 620 mm Dimensions d’emballage, hauteur: 1030 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre de fourreau pour câbles (DN): 50 Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 351 mm Distance entre le tuyau de sortie et le fond de la cuve: 351 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 152 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 207 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 Nombre d’arrivée: 1 Volume utile: 20 l Volume de la cuve: 40,00 l Caractéristiques fonctionnelles Type de couvercle: Couvercle carrelable Matériau du couvercle de recouvrement: Composite Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Hauteur maxi du revêtement: 16 mm : Aide à l'installation Pompe: SPZ 1000 Nombre de pompes: 2 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Tension de service: 230 V Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 5 m Courant nominal: 5,2 A Commande Gestionnaire: Comfort Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (gestionnaire): Fusible via le gestionnaire 230 V
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Adaptateur DN 50/70 | 27126 | Afficher |
 | Adaptateur DN 100/70 | 27602 | Afficher |
 | Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher |
 | Kit de conduites de refoulement 5 m pressure hose, DA 50 mm | 28062 | Afficher |
 | Adaptateur pour refoulement, DN 32, PE | 28086 | Afficher |
 | Dispositif anti-odeur Multistop, Système 125 | 48500 | Afficher |
 | Dispositif anti-odeur Megastop | 48550 | Afficher |
 | Tamis à cheveux Composite, p siphons de salle d’eau S125 | 48700 | Afficher |
 | Corps d’avaloir couvercle protec. pour Multistop, noir | 680796 | Afficher |
 | Corps d’avaloir couvercle protec. pour Multistop, gris | 680798 | Afficher |
 | Contact sec Platine supplémenta. pour gestionnaires | 80072 | Afficher |
 | Couvercle de protection noir, étanche à l'eau, 384x384 mm | 83050 | Afficher |
 | Couvercle de protection carrelable, étanche à l’eau, 384x384 mm | 83052 | Afficher |
 | Rallonge de rehausse H : 200 mm | 83070 | Afficher |
 | Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher |
 | Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher |
 | Kit de montage étanche DA: 40 mm, destiné aux entrepreneurs | 83077 | Afficher |
| Kit de montage étanche DA: 50 mm, destiné aux entrepreneurs | 83079 | Afficher |
| Titre | Numéro d'article |
|---|
| Data Sheet | |
|---|---|
| Manuels | |
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai | |
| Déclaration de performance | |
| Déclaration de conformité |
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet):
Comfort
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- Type d'installation (einbausituation):
pose encastrée en dalle
- Pompe (pumpe): SPZ 1000
- (belastungsklasse):
- Nature de détection du niveau (niveauerfassung_instrument): Tube plongeur
