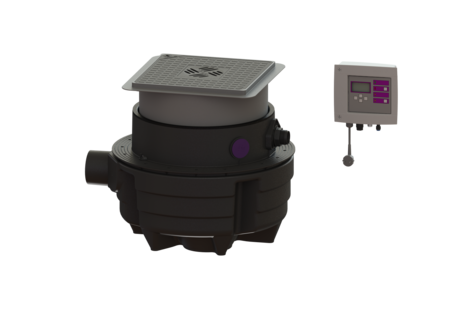

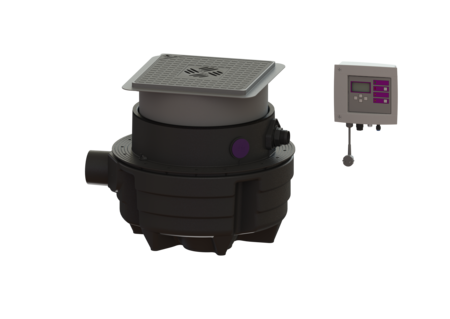

Poste relevage Aqualift F
Mono, SPZ 1000, résistant, Dalle, noir
KESSEL Poste relevage Aqualift F Mono, eaux usées Eaux vannes, type de couvercle Couvercle, pose encastrée en dalle, profondeur de pose 490 - 600 mm, avec une pompe SPZ 1000 resistant submersible
- Adapté pour le drainage complet des caves
- Couvercle de protection intégré avec siphon pour pose encastrée en dalle
- Grande fiabilité de fonctionnement grâce au gestionnaire intelligent (Duo)
| Numéro d'article | 28701SC |
|---|---|
| GTIN | 4026092093658 |
| Groupe de remise | 20 |
Poste relevage Aqualift F Mono, SPZ 1000, résistant, Dalle, noir
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps comprend un compartiment de pompe fermé. Les fermetures manuelles permettent le démontage facile des composants intégrés. Modèle Nature du système: Installation individuelle Dispositif d’arrêt: sans dispositif d’arrêt Resistant: Résistance aux fluides salins, eaux usées des systèmes d’adoucissement et eaux de condensation des chaudières Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: horizontal Caractéristiques générales Couleur: noir Nature des eaux usées: Eaux vannes Type d'installation: pose encastrée en dalle État à la livraison: Prémonté pour le montage final à prévoir sur site (montage des pompes et capteurs ainsi que le raccordement du gestionnaire à prévoir sur site) Homologation: Z-53.2-484 Modèle de poste: Mono Dispositif anti-odeur: Multistop Dimensions Poids net: 32,5 kg Poids brut: 37,5 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 800 mm Dimensions d'encastrement, longueur: 800 mm Profondeur de pose: 490 - 600 mm Type de réglage de la hauteur: Rehausse télescopique Longueur: 670 mm Largeur: 590 mm Dimensions d'emballage, longueur: 620 mm Dimensions d'emballage, largeur: 620 mm Dimensions d’emballage, hauteur: 1030 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 32 Diamètre extérieur (DA) de refoulement: 40 mm Diamètre de fourreau pour câbles (DN): 50 Raccord de purge d’air (DN): 70 Distance du milieu du tube de sortie jusqu’au fond de la cuve: 351 mm Distance entre le tuyau de sortie et le fond de la cuve: 351 mm Distance entre le tuyau d'arrivée et le fond de la cuve: 152 mm Distance du milieu du tube d’arrivée jusqu’au fond de la cuve: 207 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 1 Volume utile: 20 l Volume de la cuve: 40 l Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Aide à l'installation Pompe: SPZ 1000 resistant Nombre de pompes: 1 Poids, pompe: 10 kg Type de raccord: Fiche avec détrompeur Courant nominal: 5,2 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,97 Catégorie de protection de la pompe: IP 68 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Resistance à l’eau chaude pendant une courte durée (2 min): 80 °C Capacité de refoulement maxi: 11,5 m³/h Hauteur de relevage maxi: 10 m Régime: 2800 U/min Puissance P1: 1,2 kW Puissance P2: 0,69 kW Mode de fonctionnement: S3 – 50 % Fusible requis (protection de ligne): Fusible via le gestionnaire 230 V Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Outil tranchant Longueur du câble d'alimentation de la pompe: 5 m Commande Gestionnaire: Comfort Fonction du gestionnaire: avec message d'alarme Disjoncteur du moteur: oui Dispositif d’alarme: Sonde optique Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche avec détrompeur Longueur du câble d'alimentation du gestionnaire: 1,4 m Contact sec: en option Interface GSM: oui Port USB: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Variante d’alarme: message sonore et visuel Fusible requis (protection de ligne): Fusible via le gestionnaire 230 V
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article |
|---|
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Adaptateur DN 50/70 | 27126 | Afficher |
 | Adaptateur DN 100/70 | 27602 | Afficher |
 | Kit de conduites de refoulement Conduite de refoulement de 5 m, DA 40 mm | 28040 | Afficher |
| Kit de conduites de refoulement 5 m pressure hose, DA 50 mm | 28062 | Afficher |
 | Adaptateur pour refoulement, DN 32, PE | 28086 | Afficher |
 | Dispositif anti-odeur Multistop, Système 125 | 48500 | Afficher |
 | Dispositif anti-odeur Megastop | 48550 | Afficher |
 | Tamis à cheveux Composite, p siphons de salle d’eau S125 | 48700 | Afficher |
 | Corps d’avaloir couvercle protec. pour Multistop, noir | 680796 | Afficher |
 | Corps d’avaloir couvercle protec. pour Multistop, gris | 680798 | Afficher |
 | Couvercle de protection noir, étanche à l'eau, 384x384 mm | 83050 | Afficher |
 | Couvercle de protection carrelable, étanche à l’eau, 384x384 mm | 83052 | Afficher |
 | Rallonge de rehausse H : 200 mm | 83070 | Afficher |
 | Rallonge de rehausse H : 234 mm, avec bride et contre-bride | 83073 | Afficher |
 | Rallonge de rehausse H : 360 mm, avec bride centrale | 83075 | Afficher |
 | Kit de montage étanche DA: 40 mm, destiné aux entrepreneurs | 83077 | Afficher |
| Titre | Numéro d'article | ||
|---|---|---|---|
 | Set de protection pour la sonde optique | 28706 | Afficher |
 | Gestionnaire Comfort Mono, 230 V | 28731 | Afficher |
 | Couvercle de recouvrement pour l'ouverture de la pompe | 28732 | Afficher |
 | Plaque de pompe Aqualift F Compact | 28733 | Afficher |
 | Raccord Capteur de pression | 28734 | Afficher |
 | Tube plongeur Aqualift F Compact, 5 m hose | 28744 | Afficher |
| Dispositif anti-odeur Multistop, Système 125 | 48500 | Afficher |
 | Ouverture à une main pour dispositif antiretour | 680018 | Afficher |
 | Pile Pile 9 V | 680034 | Afficher |
 | Raccord de pompe station de relevage, jusqu'à 12/2015 | 680065 | Afficher |
 | Joint pour refoulement | 680067 | Afficher |
 | Fermeture rotative pour pompes | 680070 | Afficher |
 | Tuyau de refoulement Disponible au mètre, 6x4 mm 100 | 680071 | Afficher |
 | Raccord d'évacuation DN 70, pour Pumpfix, Ecolift, Aqualift F | 680075 | Afficher |
 | Couvercle avec joint | 680076 | Afficher |
 | Joint pour rehausse, à partir de 07/2014 | 680150 | Afficher |
 | Raccord d'évacuation DN 70, avec joint | 680215 | Afficher |
 | Kit d’étanchéité Aqualift F Compact Mono | 680453 | Afficher |
 | Raccord de pompe Aqualift F Compa. Mono partir de 01/2016 | 680486 | Afficher |
 | Raccord fileté pour Aqualift F Compact | 680676 | Afficher |
 | Dispositif anti-odeur pour « L’ultraplat 79 » | 680696 | Afficher |
 | Pompe de remplacement SPZ 1000 resistant | 680951 | Afficher |
 | Joint couvercle de protection, système 330 mm | 686114 | Afficher |
 | Kit pièce de rechange sonde opt. Câble de 5 m | 80888 | Afficher |
 | Adaptateur Kit de sonde optique | 80892 | Afficher |
 | Couvercle protection 366 x 366 mm haut, Dispositif anti-odeur 50 mm, noir | 830056 | Afficher |
 | Rehausse système 400 verrouillable, gris argenté | 830065 | Afficher |
| Manuels | |
|---|---|
| Données CAO | |
| Approbation | |
| Rapports et certificats d'essai | |
| Déclaration de performance | |
| Déclaration de conformité |
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet):
Comfort
- Matériau du couvercle de recouvrement (abdeckung_material):
Composite
- Type d'installation (einbausituation):
pose encastrée en dalle
- Type de couvercle (abdeckungsart): Couvercle
- Pompe (pumpe): SPZ 1000 resistant
- Profondeur de pose (einbautiefe): 490 mm
- Dispositif anti-odeur (geruchsverschluss): Multistop
- (ausfuehrung):
