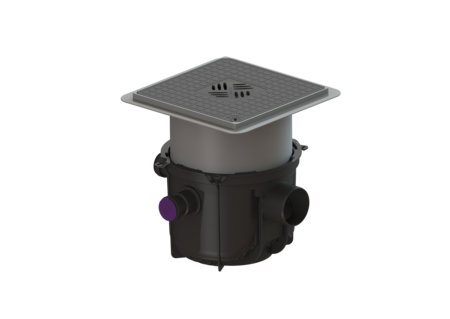

Cl. anti-ret. av. pompe Pumpfix S
DN 100, avec couvercle noir
KESSEL Cl. anti-ret. av. pompe Pumpfix S, DN 100, eaux usées Eaux grises, Poste approprié à la pose dans du béton étanche, béton étanche, type de couvercle Couvercle, puissance P1 0,6 kW
- Refoule sous pression en toute fiabilité
- Pompe fonctionnant en continu avec roue vortex pour une sécurité de fonctionnement maximale
- Poste approprié à la pose dans du béton étanche
Numéro d'article | 280451S |
---|---|
GTIN | 4026092085516 |
Groupe de remise | 10 |

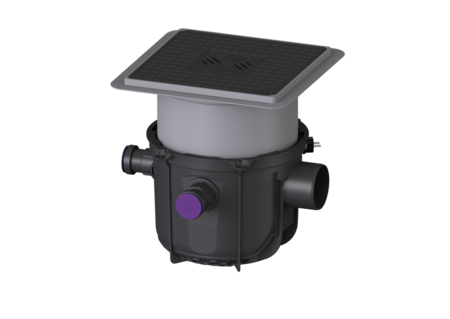

Cl. anti-ret. av. pompe Pumpfix S DN 100, avec couvercle noir

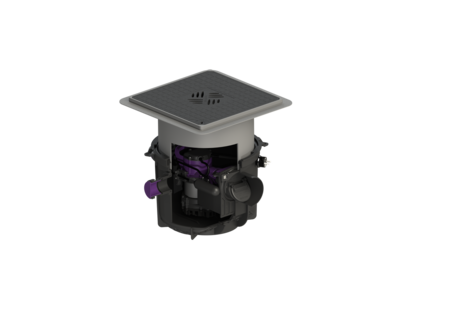

Le clapet antiretour avec pompe pour eaux usées sans matières fécales est équipé de deux clapets antiretours mécaniques qui se ferment automatiquement en cas de reflux. En l’état normal, l’écoulement se fait gravitairement jusqu’à la canalisation. L’écoulement pendant la phase de montée en charge se fait via la pompe intégrée qui refoule sous pression dans la canalisation des eaux d'égout. - Avec rehausse télescopique pour adaptation de la hauteur et du niveau, avec siphon de sol intégré - Poste approprié à la pose dans du béton étanche, étanchéité aux eaux souterraines de 3 m - Protection antiretour selon EN 13564 type 5 - Avec manchon de raccordements DN 50 pour l’arrivée et le fourreau pour câbles - Pompe à fonctionnement continu avec roue vortex pour une fiabilité de fonctionnement optimale - Avec interrupteur à flotteur pour la détection du niveau Modèle Remarque concernant la profondeur de pose: Poste approprié à la pose dans du béton étanche Débit (l/s) avec débordement de 20 mm: 1,6 Clapets anti-retour mécaniques: 2 Montage du poste: béton étanche Caractéristiques générales Norme: EN 13564 Diamètre nominal (DN): 100 Diamètre extérieur (DA): 110 mm Nature des eaux usées: Eaux grises État à la livraison: prêt au raccordement Protection anti-retour: Type 5 ATEX: non Dimensions Poids net: 10,8 kg Poids brut: 12,1 kg Étanchéité aux eaux souterraines à partir du point bas de la cuve: 3000 mm Dimensions d'encastrement, largeur: 600 mm Dimensions d'encastrement, longueur: 600 mm Profondeur de pose: 330 - 460 mm Longueur: 485 mm Largeur: 380 mm Dimensions d'emballage, longueur: 445 mm Dimensions d'emballage, largeur: 445 mm Dimensions d’emballage, hauteur: 466 mm Cuve/corps de base Diamètre de fourreau pour câbles (DN): 50 Diamètre nominal de l’arrivée (DN): 50 mm Caractéristiques fonctionnelles Type de couvercle: Couvercle Matériau du couvercle de recouvrement: Composite Couleur du couvercle: noir Largeur du couvercle: 366 mm Longueur du couvercle: 366 mm Couvercle de protection avec siphon: oui Verrouillage: Lock & Lift Classe de charge: K 3 (EN 1253-1) Cadre, largeur: 380 mm Cadre, longueur: 380 mm Hauteur maxi du revêtement: 16 mm Forme rehausse: polygonale Aide à l'installation Pompe: GTF 500 Nombre de pompes: 1 Poids, pompe: 6 kg Type de raccord: Fiche d'alimentation 2 pôles Courant nominal: 2,7 A Classe de protection: I Classe d’isolation: F Facteur de puissance Cos phi: 0,91 Catégorie de protection de la pompe: IP 68 Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Hauteur de relevage maxi: 8 m Régime: 2800 U/min Puissance P1: 0,6 kW Puissance P2: 0,36 kW Mode de fonctionnement: S1 Fusible requis (protection de ligne): C 16 A Type de câble d'alimentation de la pompe: H07RN-F 3G, 1,5 mm² Type de rotor: Roue vortex Longueur du câble d'alimentation de la pompe: 5 m Commande Fréquence du réseau: 50 Hz Tension de service: 230 V Type de raccord: Fiche d'alimentation 2 pôles Fusible requis (protection de ligne): C 16 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Dispositif anti-odeur Multistop, Système 125 | 48500 | Afficher | |
Dispositif anti-odeur Megastop | 48550 | Afficher | |
Tamis à cheveux Composite, p siphons de salle d’eau S125 | 48700 | Afficher | |
Dispositif anti-odeur pour « L’ultraplat 79 » | 680696 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, noir | 680795 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, noir | 680796 | Afficher | |
Corps d’avaloir couvercle protec. pour dispositif anti-odeur de 50mm, gris | 680797 | Afficher | |
Corps d’avaloir couvercle protec. pour Multistop, gris | 680798 | Afficher | |
Couvercle de protection étanche à l'eau, noir 366x366 mm | 830050 | Afficher | |
Couvercle de protection étanche à l'eau, carrelable | 830052 | Afficher | |
Rallonge de rehausse Pose plus profonde, Bride/contre-bride | 830073 | Afficher | |
Rallonge de rehausse Dalle, pour béton étanche | 830075 | Afficher |
Manuels | |
---|---|
Données CAO | |
Déclaration de performance | |
Déclaration de conformité |
- Diamètre nominal (DN) (nennweite): 100
- Matériau du couvercle de recouvrement (abdeckung_material): Composite
- Nature des eaux usées (abwasserart_de): Eaux grises
- Type de couvercle (abdeckungsart): Couvercle
- Longueur (laenge): 485 mm
- Largeur (breite): 380 mm
- Protection anti-retour (rueckstauschutz): Type 5
- Pompe (pumpe): GTF 500
- Profondeur de pose (einbautiefe): 330 mm
