Poste relevage Aqualift F XL 300l
Duo, SPF 5500-S3, Vanne en fonte

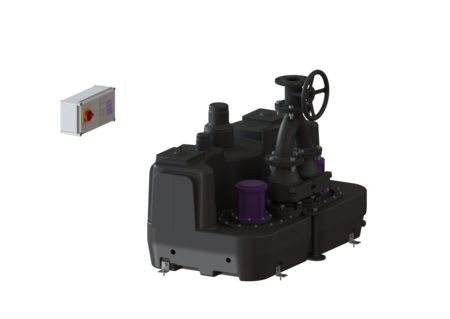

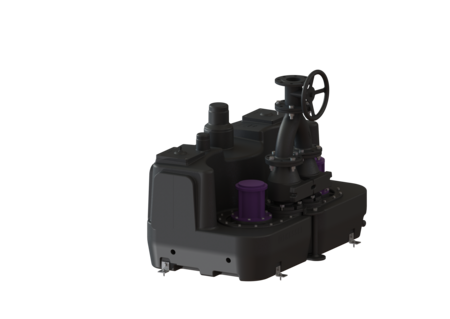

KESSEL Poste relevage Aqualift F XL 300l Duo, Installation double, 400 V, mode de fonctionnement S3 – 30 %, avec 2 pompes SPF 5500 submersibles, dispositif d'alarme avec Tube plongeur, dispositif d’arrêt Dispositif d’arrêt en fonte, Dispositif anti-retour intégré, refoulement vertical
- Différentes catégories de puissance disponibles
- Capteur de pression pour une détection pneumatique fiable du niveau
- Grande fiabilité de fonctionnement grâce au gestionnaire intelligent (Duo)
Numéro d'article | 11080 |
---|---|
GTIN | 4026092057476 |
Groupe de remise | 50 |
Poste relevage Aqualift F XL 300l Duo, SPF 5500-S3, Vanne en fonte
Le poste de relevage pour eaux usées avec et sans matières fécales est équipé d'une ou deux pompes immergée ainsi que d’un dispositif antiretour. La cuve en composite (PE) résistante dans le temps offre différentes possibilités de raccordement et comporte une trappe d’accès vissée Modèle Nature du système: Installation double Dispositif d’arrêt: Dispositif d’arrêt en fonte Cornière de maintien contre les poussées verticales: oui Plaque d'insonorisation: oui Type de commande: Gestionnaire Dispositif anti-retour: intégré Refoulement: vertical Caractéristiques générales Couleur: noir Norme: EN 12050-1 Nature des eaux usées: Eaux vannes Type d'installation: à l’intérieur du bâtiment – pose hors sol à l'abri du gel État à la livraison: Prêt au raccordement (raccordement des composants électriques et pièces de jonction à prévoir sur site Modèle de poste: Duo Dimensions Poids net: 248 kg Poids brut: 268 kg Longueur: 1260 mm Largeur: 889 mm Hauteur: 1042 mm Dimensions d'emballage, longueur: 1650 mm Dimensions d'emballage, largeur: 1150 mm Dimensions d’emballage, hauteur: 890 mm Cuve/corps de base Diamètre nominal de refoulement (DN): 80 Diamètre extérieur (DA) de refoulement: 90 mm Raccord pour la pompe manuelle à membrane (DN): 32 Raccord de purge d’air (DN): 70 Perçage maximal de l’arrivée (DN): 200 mm Diamètre nominal de l’arrivée (DA): 110 mm Diamètre nominal de l’arrivée (DN): 100 mm Nombre d’arrivée: 1 Volume utile: 175 l Volume de la cuve: 300 l Aide à l'installation Pompe: SPF 5500 Nombre de pompes: 2 Poids, pompe: 38 kg Type de raccord: Raccordement direct Courant nominal: 9,1 A Longueur du câble d'alimentation de la pompe: 5 m Classe de protection: I Classe d’isolation: F Catégorie de protection de la pompe: IP 68 (3 m/48h) Surveillance de la température: intégré Température maximale du fluide refoulé (refoulement ininterrompu): 40 °C Capacité de refoulement maxi: 60 m³/h Hauteur de relevage maxi: 28 m Régime: 2800 U/min Puissance P1: 5,7 kW Puissance P2: 4,8 kW Mode de fonctionnement: S3 – 30 % Type de câble d'alimentation de la pompe: H07RN8-F 6G, 1 mm² Type de rotor: Roue vortex Passage libre: 40 mm Commande Gestionnaire: Comfort Disjoncteur du moteur: oui Dispositif d’alarme: Tube plongeur Nature de détection du niveau: Tube plongeur Type de détection du niveau: pneumatique Type de protection du gestionnaire: IP 54 Tension de service: 400 V Type de raccord: Raccordement direct Contact sec: oui Interface GSM: oui Fonction journal: oui Écran d'affichage à plusieurs lignes: oui Pile de sauvegarde: oui Système d'autodiagnostic (SDS): oui Courant nominal: 9,1 A
Titre | Numéro d'article |
---|
Titre | Numéro d'article |
---|
Titre | Numéro d'article | ||
---|---|---|---|
Report d'alarme Câble de 20 m, 2x0,75 qmm | 20162 | Afficher | |
Kit de modification Flotteur d'alarme, poste de relevage | 28014 | Afficher | |
Raccord adaptateur Manchon à bride DN 100, cond. de refoul. | 28020 | Afficher | |
Dispositif antiretour DN 80, fonte grise | 28021 | Afficher | |
Kit compresseur de barbotage à l'air | 28048 | Afficher | |
Raccord adaptateur Manchon à bride DN 80, cond. de refoul. | 28067 | Afficher | |
Adaptateur de bride De DN 80 à DN 100, Fonte grise | 28068 | Afficher | |
Raccord adaptateur Manchon à bride DN 80, cond. de refoul. | 28069 | Afficher | |
Raccord adaptateur Manchon à bride DN 100, cond. de refoul. | 28072 | Afficher | |
Kit de vis pour forme de fonte DN80/DN100, M16x65 | 28078 | Afficher | |
Tuyau de raccordement DN 80, L : 200 mm | 28662 | Afficher | |
Tuyau de raccordement DN 100, pour conduites sous press. en PE | 28663 | Afficher | |
Tuyau de raccordement DN80,conduites de refoul. en fonte grise | 28664 | Afficher | |
Tuyau de raccordement DN100,conduit. de refoul. en fonte grise | 28665 | Afficher | |
Dispositif d'arrêt DN 80, Composite, horizontal | 28682 | Afficher | |
Dispositif d'arrêt DN 100, Composite, horizontal | 28683 | Afficher | |
Dispositif d'arrêt DN 100, Composite | 28698 | Afficher | |
Dispositif d'arrêt DN 150, Composite | 28699 | Afficher | |
Raccord à bride DN 100, pour robinetteries en composite | 28712 | Afficher | |
Raccord à bride DN 80, pour robinetteries en composite | 28713 | Afficher | |
Adaptateur de bride DN 80, pour robinetterie en composite | 28714 | Afficher | |
Dispositif d'arrêt DN 80, Composite, verticale | 28715 | Afficher | |
Dispositif d'arrêt DN 80, Composite, vertical avec bride | 28716 | Afficher | |
GSM Modem TeleControl pour gestionnaires Comfort 230 V/400 V | 28792 | Afficher |
Titre | Numéro d'article | ||
---|---|---|---|
Kit de modification Flotteur d'alarme, poste de relevage | 28014 | Afficher | |
Dispositif antiretour DN 80, fonte grise | 28021 | Afficher | |
Dispositif d'arrêt DN 80, fonte grise, avec volant | 28041 | Afficher | |
Tuyau en Y DN 80 | 28042 | Afficher | |
Joint DN 80, pour bride | 28043 | Afficher | |
Tube plongeur 5 m hose, vis incluses | 28050 | Afficher | |
Clapet antiretour en composite, DN 80 | 28074 | Afficher | |
Gestionnaire Comfort 400V -double 400 V, Aqualift Duo, 2x6,3-10,0 A | 28783 | Afficher | |
Joint Anneau de compensation, DN 100 | 680001 | Afficher | |
Joint DN 150 | 680003 | Afficher | |
Pile Pile 9 V | 680034 | Afficher | |
Joint Bride de pompe | 680045 | Afficher | |
Équerre de fixation avec vis (2 unités) | 680046 | Afficher | |
Kit de vis galvanisées, 14 unités | 680047 | Afficher | |
Bride de pompe SPF 1400 - SPF 4500 | 680050 | Afficher | |
Joint pour SPF 1400 - SPF 4500 | 680052 | Afficher | |
Capot de protection vissé, DN 160 | 680421 | Afficher | |
Entraînement de pompe SPF 5500 E 400 V, S3, Câble de 5 m | 680727 | Afficher |
Manuels | |
---|---|
Données CAO | |
Rapports et certificats d'essai | |
Déclaration de performance | |
Déclaration de conformité |
- Label CE (ce_kennzeichnung): oui
- Nature des eaux usées (abwasserart_de): Eaux vannes
- Gestionnaire (schaltgeraet): Comfort
- TÜV marque de test (pruefzeichen): ID 1111241940
- Type d'installation (einbausituation): pose hors sol à l'abri du gel
- Pompe (pumpe): SPF 5500
- Type de rotor (laufrad_typ): Roue vortex
- Dispositif d’arrêt (absperreinrichtung): Dispositif d’arrêt en fonte
